壳管式蒸发器，冷凝器，立式水泵，螺杆机组等放水位置示意
一，工具准备：8-10寸活动扳手 *1个 六内角扳手 *1套
二，壳管蒸发器长期停机放水步骤与位置：
1：正常停机后，关闭机组电源，关闭机组冷冻水进出口阀门及水箱补水阀门，使用4MM六角扳手打开机组边板（实物包着保温棉）
2：打开水箱排水阀门或堵头排尽存水

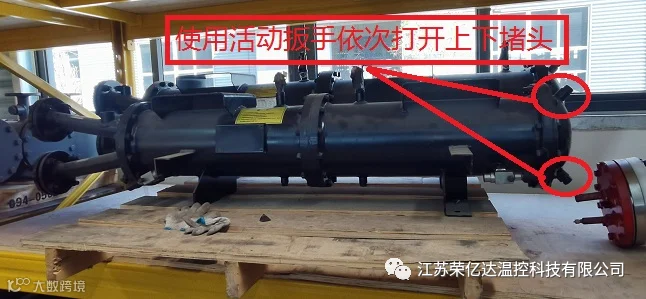

3：按下图所示打开堵头排尽壳管内存水（注意喷溅，其它未标注的堵头切勿打开）如打开后发现堵塞无水排出，可用螺丝刀导通。
4：冬季不使用时可一直敞开
三，壳管冷凝器长期停机放水步骤与位置：
1：正常停机后，关闭机组电源，关闭机组冷却水进出口阀门（如一对一的冷却水塔则需关闭对应的冷却塔风机与水泵），使用4MM六角扳手打开机组边板

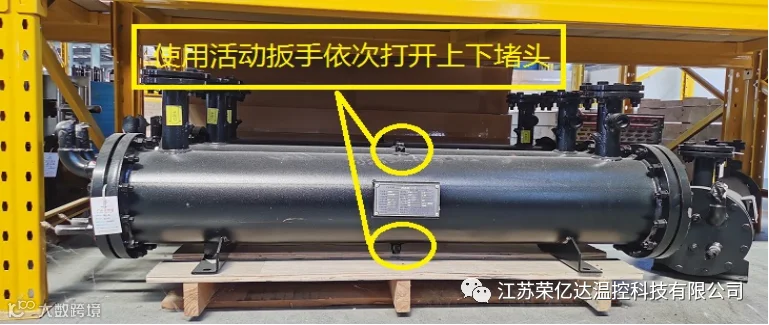

2：按下图所示打开堵头排尽壳管内存水（注意喷溅，其它未标注的堵头切勿打开）如打开后发现堵塞无水排出，可用螺丝刀导通。
3：冬季不使用时可一直敞开
四，立式水泵长期停机放水步骤与位置：
1：正常停机后，关闭机组电源，关闭机组冷冻水进出口阀门，使用4MM六角扳手打开机组边板。
2：打开水箱排水阀或堵头排尽存水

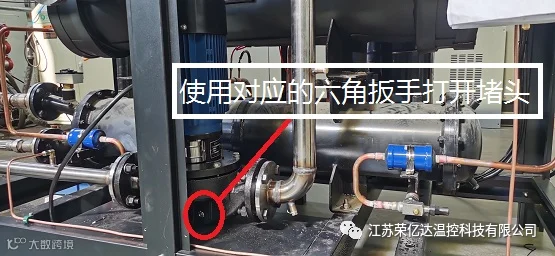

3：按下图所示打开堵头排尽水泵内存水（注意喷溅，其它未标注的堵头切勿打开）如打开后发现堵塞无水排出，可用螺丝刀导通。
4：冬季不使用时可一直敞开
五，普通水冷螺杆式冷水机长期停机放水步骤与位置：
1：正常停机后，关闭机组电源，关闭机组冷冻水进出口阀门，冷却水进出口阀门（如一对一的冷却水塔则需关闭对应的冷却塔风机与水泵）
2：打开水箱排水阀门或堵头排尽存水

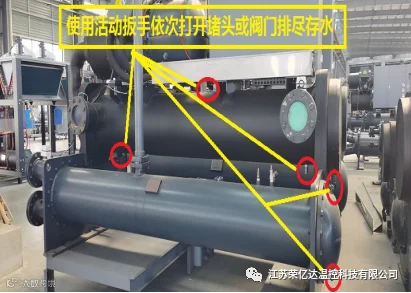

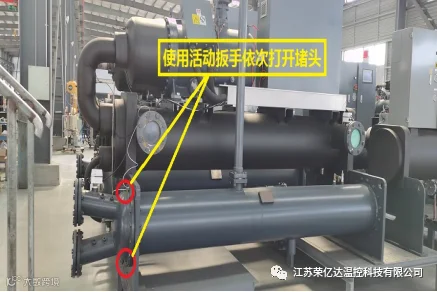

3：按下图所示打开堵头排尽蒸发器，冷凝器内部存水（注意喷溅，其它未标注的堵头切勿打开）如打开后发现堵塞无水排出，可用螺丝刀导通。
4：冬季不使用时可一直敞开
六，普通水循环温度控制机长期停机放水步骤与位置：
1：正常降温停机后，关闭机组电源，断开机组冷却水进出口管路，热水进出口管路（如一对一的冷却水塔则需关闭对应的冷却塔风机与水泵）

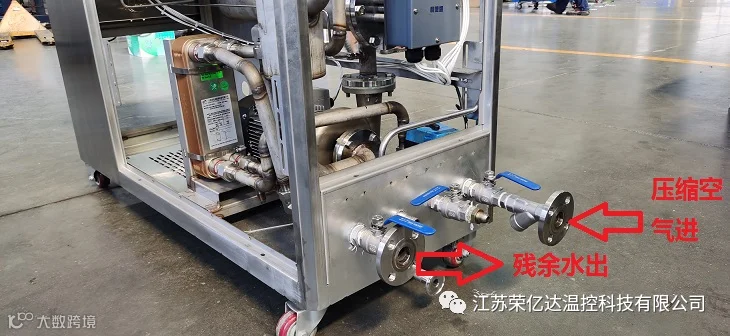

2：打开冷却水进出口阀门，热水进出口阀门，排水口阀门排尽存水
3：打开热水出口处使用3Bar左右压缩空气吹尽内部残余水
4：冬季不使用时可一直敞开
七，普通油循环温度控制机长期停机放水步骤与位置：1：正常降温停机后，断开机组冷却水进出口管路（如一对一的冷却水塔则需关闭对应的冷却塔风机与水泵）

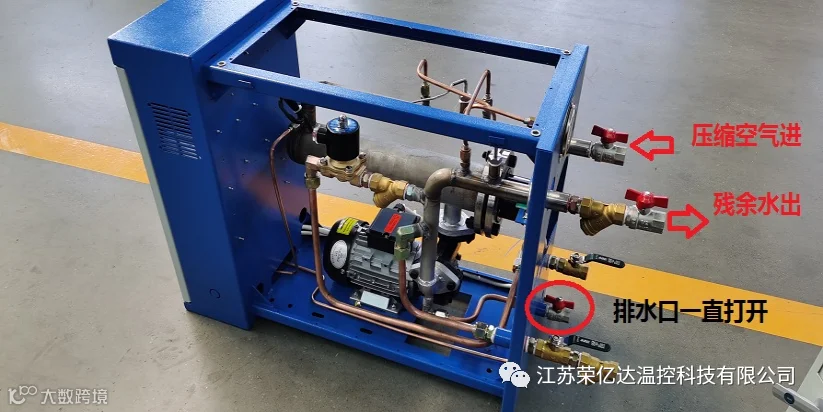

2：打开机组开机运行，温度设置为0，冷却电磁阀（电动阀）导通后，在冷却水进口处使用3Bar左右压缩空气吹尽内部残余水后，关机即可
3：冬季不使用时可一直敞开
八，普通水箱式冷水机长期停机放水步骤与位置：
1：正常停机后，关闭冷冻水回水口，断开机组冷冻水出口管路（壳管式蒸发器与壳管式冷凝器见一，二项）

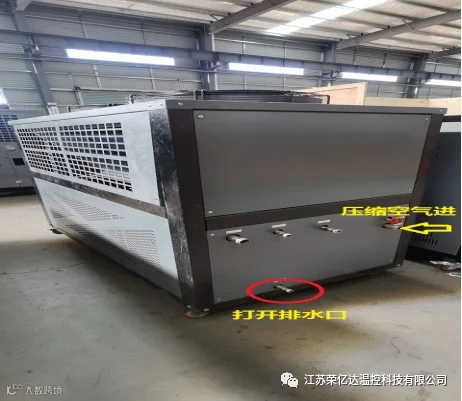

2：关闭水箱补水阀门，打开水箱排水阀门或堵头排尽存水，冬季不使用时可一直敞开
3：使用3Bar左右压缩空气从冷冻水出水口往里吹，吹尽水泵内的残余水即可。
尊敬的客户您好！强寒潮来临我司温馨提示：为了避免低温环境导致设备损坏，需要对设备及时进行排水。如冷水机组、管道、水泵、冷却塔及末端，当机组所处环境温度低于零度时，机组停机后一定要尽快把水排尽存放，避免造成冻裂。如您对操作有疑问或设备不在以上范围内，需咨询可拨打我司客服热线025-68905285，冰冻导致的售后问题，属于自然因素所致，不属于三包范围内，请您做好防护工作，避免带来不必要损坏，谢谢合作！
以上内容只针对标准设备标准配件，特殊机型及配件排水方式可另行咨询我司售后服务人员或销售服务人员！！！
