浅谈黄光工艺生产AG玻璃技术优缺点
>>>>>>
近两年来，随着AG玻璃行业的兴起，越来越多的人开始关注AG玻璃，同时也吸引了很多资本进入这个行业，许多大公司开始布局产业链，进军AG玻璃行业。在资本的支持下，行业技术上突飞猛进，新工艺新发明如雨后春笋般出现，尤其是把黄光工艺引入AG玻璃生产是最大胆的创新，期待该工艺在未来的生产实践中能够落地生根，发扬光大。
1、 何谓AG玻璃，常规工艺有哪些？
AG玻璃（英文全称：Anti-glare glass），在玻璃深加工行业里是一个大种类，又叫抗反射玻璃和防眩光玻璃，是对玻璃表面进行特殊加工后把玻璃表面的镜面反射变成漫反射，玻璃表面的反射率由大于8%降低到2%以下，从而增加透光率的一种玻璃，最大的用途就是防眩光，保护眼睛！常用的工艺有喷涂法、微粉喷砂加抛光法、镀膜法、酸蚀刻法等，目前比较流行的工艺是酸蚀刻工艺，该工艺制程如下：玻璃原片—覆膜—水洗—酸洗—水洗—蒙砂—水洗—酸洗—水洗—抛光减薄—水洗—过清洗机清洗烘干—检验—成品，该工艺的优点是AG玻璃表面微观晶胞是连续的馒头峰，类似于蛾眼，形成防眩光效果，同时可以提供透光率。手感爽滑，抗划伤。不留指印。

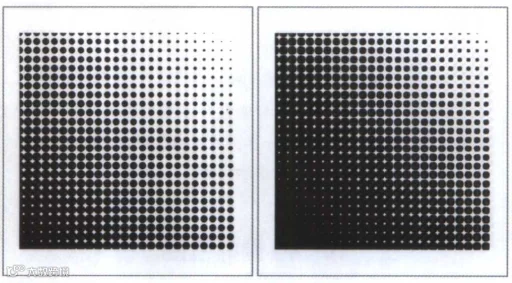

黄光工艺微观结构
2、黄光工艺生产AG玻璃的制程
该工艺的制程大致为：玻璃原片—清洗干净—涂光刻胶—放置带有网点的胶片—曝光—清洗掉没有曝光的光刻胶—氢氟酸蚀刻—去除光刻胶—清洗干净—抛光—清洗后烘干—检验—成品。
3、黄光工艺的优点
该工艺的优点是可以通过电脑设计实现高精度的图形转移，可以制作出纳米级复杂的结构。具体结构见下图。另外，该工艺不用蒙砂粉，只使用氢氟酸，可以不用处理废水中的氨氮，节省环保成本。
4、黄光工艺的缺点
4.1、需要使用昂贵的光刻胶，另外，黄光室以及光刻胶的涂布设备和百级无尘房车间建造成本也很高。
4.2、光刻胶的厚度不易控制，容易出现图形失真的情况
4.3、蚀刻液选择和控制也是一个难点
4.4、该法生产的AG玻璃由于微观晶胞不连续，每个晶胞之间有间隔，势必造成在显示器上和像素不匹配而形成闪烁点。4.5、由于该法生产的AG玻璃微观结构不连续，晶胞不是馒头峰，而是直上直下的坑，作为盖板玻璃使用会影响显示效果。4.6、由于该法生产的AG玻璃晶胞不是馒头峰，而是直上直下的坑，势必造成玻璃手感不好，不抗划伤。
4.7、该法生产的AG玻璃微观结构决定了该种玻璃容易脏，不易打理干净。

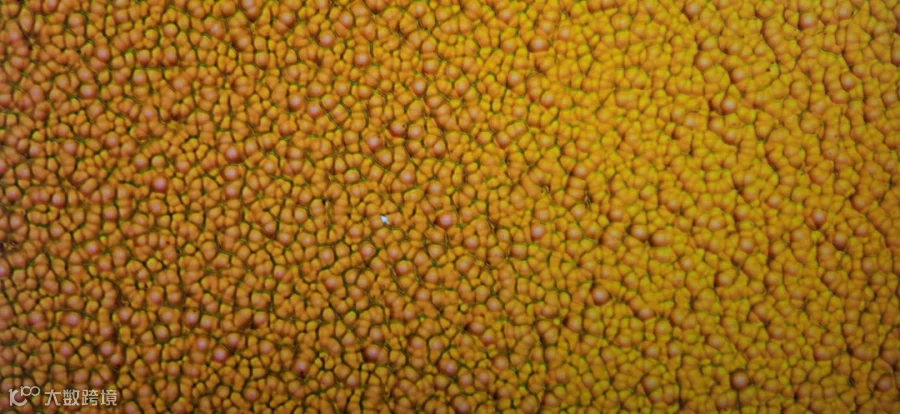

蚀刻AG玻璃微观结构图
5、未来行业发展方向
这几年，AG玻璃行业发展迅速，各种工艺层出不穷，大家都在努力研发，目的是找到一种既经济又环保的好方法，据笔者多年的行业经验判定，未来几年AG玻璃行业仍然会以酸蚀刻工艺为主，其他工艺为辅的行业生态运行，尽管酸蚀刻工艺存在环保问题，但随着行业技术的进步，工艺的不断完善，环保问题已经不是问题，目前酸蚀刻AG玻璃工艺技术稳定，良率高，成本低，微观晶胞大小可控，晶胞之间连续，过度自然，手感好，抗划伤，所有这些都是其他工艺不可替代的。
7
4
周年
祖国生日快乐
十\一\国\庆\节\快\乐
