无齿轮永磁同步曳引机优势对比(从结构上)

随着电子技术和控制技术的发展，电梯用无齿轮永磁同步曳引机的控制技术日趋成熟，促进了永磁同步电动机的开发和应用。由于永磁同步电动机具有体积小，重量轻效率，高等一系列优点，所以这种电动机引起人们越来越多的重视。尤其与矢量控制技术结合以后，使其具有由低速到高速恒转矩输出的特性，能够满足了电梯驱动的要求，成为新一代电梯曳引机。

进入20世纪90年代以来，环保要求越来越高，绿色环保已经是电梯产品发展不可抗拒的趋势。另外重要的一点，中国是一个能源紧缺大国，节约能耗，走低成本发展之路是时代发展的必然要求。无齿轮永磁同步曳引机采用直接驱动方式，传动效率提高20%～30%，而且无需提供定子励磁电流，转子无电流、无损耗，这些总计可以节能30%以上。上述符合环保要求的特点，恰恰引导了电梯产品的新一代绿色环保革命。这就是说，该产品不仅为电梯安装者提供了方便，也为电梯所有者创造了价值，全面降低了物业管理成本。电梯用无齿轮永磁同步曳引机无疑会深受广大消费者的欢迎。

同传统的有齿曳引电梯相比，永磁同步曳引机具有高性能、低价格的特点，具体分析如下：

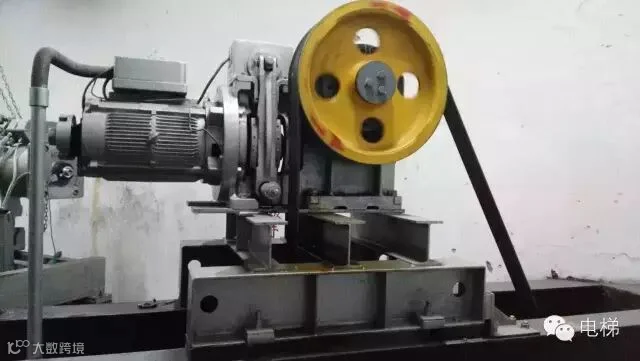

① 机械结构简化。有齿轮曳引机包括有复杂的机械减速机构，如蜗轮蜗杆减速机构、行星齿轮减速机构等。为了保证曳引机的运行性能，对这些减速机构的机械加工精度提出了很高的要求。而无齿曳引机则不需机械减速机构，由电机直接带动曳引轮驱动电梯运行，使无齿永磁同步曳引机的机械结构变得非常简单。从而降低了机械制造费用，降低了生产成本。

免维护。无齿曳引机不需要复杂的润滑系统，彻底解决了漏油的麻烦，实现了免维护。减少了维护费用。同时没有了废弃油对环境的污染，避免了失火的危险，被誉为绿色电梯，它的环保价值更是不可估量。

②节省空间。使用无齿轮永磁同步曳引机可以大大减少电梯的机房占用空间，甚至可以做到无机房运行，把影响建筑造型美观和人们居室日照的楼顶机房取消，既节省了建筑空间，又降低了制造成本。在寸土寸金、追求时尚的繁华大都市，这一点更显得尤为突出。无齿轮永磁同步曳引机已成为房地产开发商的首选电梯曳引机。

③节约能源。 首先，省去了机械减速机构相应的损耗。传统曳引机减速机构中，蜗轮蜗杆传动应用最多，该系列产品具有传动平稳、传动比大等优点，但效率低、能耗高是其不可克服的致命缺陷。其次，由于无齿轮永磁同步曳引机转子部分采用高性能永磁材料，电动机不需要励磁电流，功率因数可达到近似于1。采用永磁同步电动机在低极数时可使电机效率提高15%左右，在高极数时就更突出了。所以与传统交流有齿轮曳引技术相比通常可节约能源达30%。

具体数据如下：根据目前电梯的使用次数按照20000次/年计算，电费按照0.5元/千瓦时计算，采用无齿轮永磁同步电动机每年比VVVF电机节约费用1350元左右，比双速电机节约2000元左右。具体对比分析见表1：

表1.永磁同步电动机与其他电机运行对比分析表

注：以额定载重量为1000kg，梯速为1m/s电梯为基准进行相关项的对比。
