01

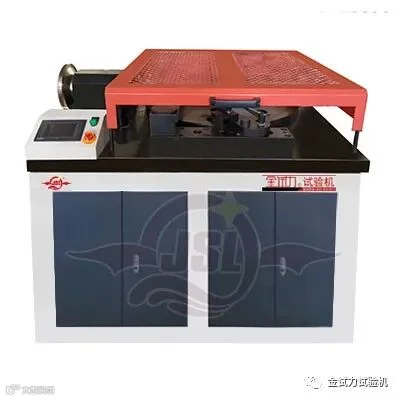

钢筋（钢管）弯曲试验机
金试力GW-50钢筋弯曲试验机主要用于弯曲钢筋直径6-50mm,正向和反向弯曲试验,
02
主要技术参数
弯曲钢筋直径 φ6-50mm

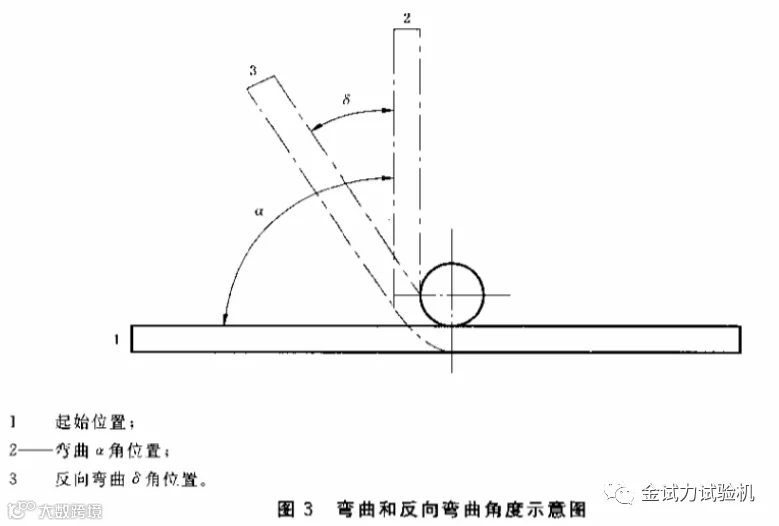

正向弯曲角度 0—180°内任意设定
反向弯曲角度 0—180°内任意设定
工作盘转速 ≤20°/秒
锟心距离 260mm
工作盘直径 φ950mm
弯心套 φ6-φ50
功率 3KW
弯心配置表
序号 |
HRB400 |
正弯 |
反弯 |
HRB500 |
正弯 |
反弯 |
1 |
Φ6 |
24mm |
30mm |
Φ6 |
36mm |
42mm |
2 |
Φ8 |
32mm |
40mm |
Φ8 |
42mm |
56mm |
3 |
Φ10 |
40mm |
50mm |
Φ10 |
60mm |
70mm |
4 |
Φ12 |
48mm |
60mm |
Φ12 |
72mm |
84mm |
5 |
Φ14 |
56mm |
70mm |
Φ14 |
84mm |
98mm |
6 |
Φ16 |
64mm |
80mm |
Φ16 |
96mm |
112mm |
7 |
Φ18 |
72mm |
90mm |
Φ18 |
108mm |
126mm |
8 |
Φ20 |
80mm |
100mm |
Φ20 |
120mm |
140mm |
9 |
Φ22 |
88mm |
110mm |
Φ22 |
132mm |
154mm |
10 |
Φ25 |
100mm |
125mm |
Φ25 |
150mm |
175mm |
11 |
Φ28 |
140mm |
168mm |
Φ28 |
196mm |
224mm |
12 |
Φ32 |
160mm |
192mm |
Φ32 |
224mm |
256mm |
13 |
Φ36 |
180mm |
216mm |
Φ36 |
252mm |
288mm |
14 |
Φ40 |
200mm |
240mm |
Φ40 |
280mm |
320mm |
15 |
Φ50 |
300mm |
350mm |
Φ50 |
400mm |
450mm |
出厂标准配置 |
需要单独购买 |
|||||
