01
钢筋弯曲试验机
金试力GW-40钢筋弯曲试验机主要用于弯曲钢筋直径6-40mm,正向和反向弯曲试验。
02
主要技术参数
弯曲钢筋直径 φ6-40mm

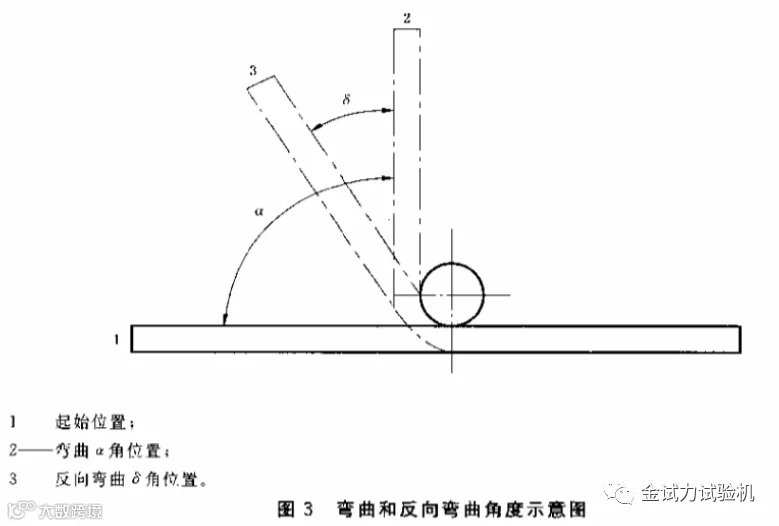

正向弯曲角度 0—180°内任意设定
反向弯曲角度 0—180°内任意设定
工作盘转速 ≤20°/秒
锟心距离 165mm
工作盘直径 φ580mm
弯心套 φ6-φ40
功率 1.5KW
弯心配置表
| 序号 | HRB400 钢筋直径 |
正弯 弯心直径 |
反弯 弯心直径 |
HRB500 钢筋直径 |
正弯 弯心直径 |
反弯 弯心直径 |
| 1 | Φ6 | 24mm | 30mm | Φ6 | 36mm | 42mm |
| 2 | Φ8 | 32mm | 40mm | Φ8 | 42mm | 56mm |
| 3 | Φ10 | 40mm | 50mm | Φ10 | 60mm | 70mm |
| 4 | Φ12 | 48mm | 60mm | Φ12 | 72mm | 84mm |
| 5 | Φ14 | 56mm | 70mm | Φ14 | 84mm | 98mm |
| 6 | Φ16 | 64mm | 80mm | Φ16 | 96mm | 112mm |
| 7 | Φ18 | 72mm | 90mm | Φ18 | 108mm | 126mm |
| 8 | Φ20 | 80mm | 100mm | Φ20 | 120mm | 140mm |
| 9 | Φ22 | 88mm | 110mm | Φ22 | 132mm | 154mm |
| 10 | Φ25 | 100mm | 125mm | Φ25 | 150mm | 175mm |
| 11 | Φ28 | 140mm | 168mm | Φ28 | 196mm | 224mm |
| 12 | Φ32 | 160mm | 192mm | Φ32 | 224mm | 256mm |
| 13 | Φ36 | 180mm | 216mm | Φ36 | 252mm | 288mm |
| 14 | Φ40 | 200mm | 240mm | Φ40 | 280mm | 320mm |
| 出厂标配反向弯曲弯心，正向弯曲需另购 | 需要单独购买 | |||||
