简介

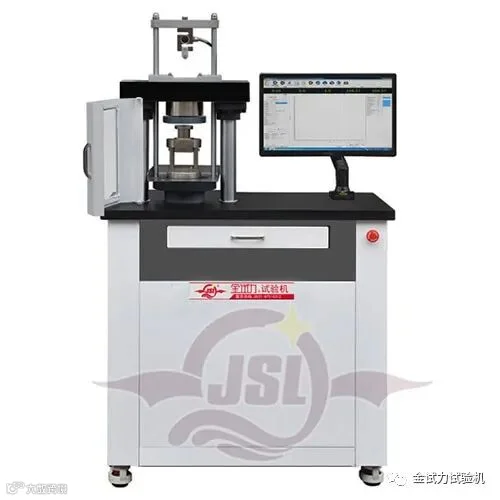

YDW-300S电子伺服抗折抗压试验机是参照国家标准GB/T50081-2019《混凝土物理力学性能试验方法标准》、GB/T17671-2021《水泥胶砂强度检验方法(ISO法)》生产制造的适用于测定混凝土的抗折强度、抗压强度的集水泥抗折抗压为一体的新一代压力试验机。
控制方式
采用电子伺服电机控制，具有力闭环控制功能，能够实现等负荷速率加荷或等应力速率加荷，控制精度高，可靠性好。1、该机摒弃了传统液压出力加载的方法，采用伺服电机等组成丝杠螺母出力加载。具有工作时静音、无油污染、结构坚固可靠等优点。特别是控制位移变得从容，得心应手。无需调试，就位接电即可运作
抗压强度试验
|
抗折强度试验
|
||
最大试验力
|
300KN
|
最大试验力
|
10KN
|
恒加荷速率
|
0.3kN/s～9.9 kN/s
|
恒加荷速率
|
0.05kN
|
上下压板间距
|
230mm
|
截面边长
|
40mm
|
承压板直径
|
φ120mm
|
支座间跨度
|
100mm
|
丝杠最大行程
|
90mm
|
丝杠最大行程
|
70mm
|
试验机示值精度
|
整机参数
|
||
示值相对误差（精度）
|
±0.5%
|
丝杠电机功率
|
交流750W
|
示值重复性相对误差
|
1.0%
|
供电电源
|
380V（±10%）
|
回零相对误差
|
±0.1%
|
外形尺寸
|
1200mm×560mm×1480mm
|
试验机力值示装置的相对分辨率
|
0.5%
|
整机重量
|
400Kg
|
零点漂移
|
≤±0.1%
|
||
基本结构
试验机由丝杠螺母机构、主机架、控制系统，传感器及PC机控制测力系统控制器组成。抗压部分采用两根立柱与台面板连在一起，升降丝杠螺母装置安放在台面板下侧。抗折部分也采用两根立柱将上梁与台面板连在一起，抗压传感器安装于上梁底部，抗折部分的立柱向下延伸固定在抗压部分的台面板上。采用丝杠螺母的加荷方式，通过丝杠与螺母的螺纹进行互锁，保证试验机的精度。电机通过支架安装在试验机底部，工作平稳且躁声低。PC机控制测力系统安放在主机侧边。
