一、 什么是雕刻机？
雕刻机（CNC Router / Engraving Machine）是一种由计算机程序控制的自动化加工设备。它利用高速旋转的刀具（主轴）在材料表面进行切削、雕刻、切割或钻孔，精确地制造出设计好的二维或三维形状。广泛应用于广告标牌、木工家具、模具加工、建筑模型、工艺礼品、电子工业等多个领域。
二、 雕刻机的主要类型
按结构分：

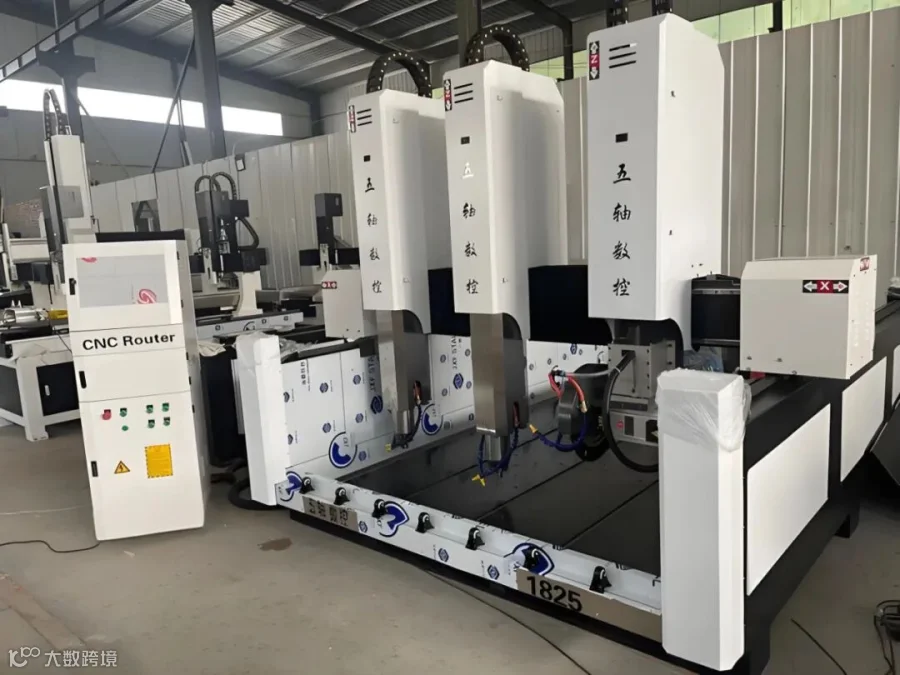

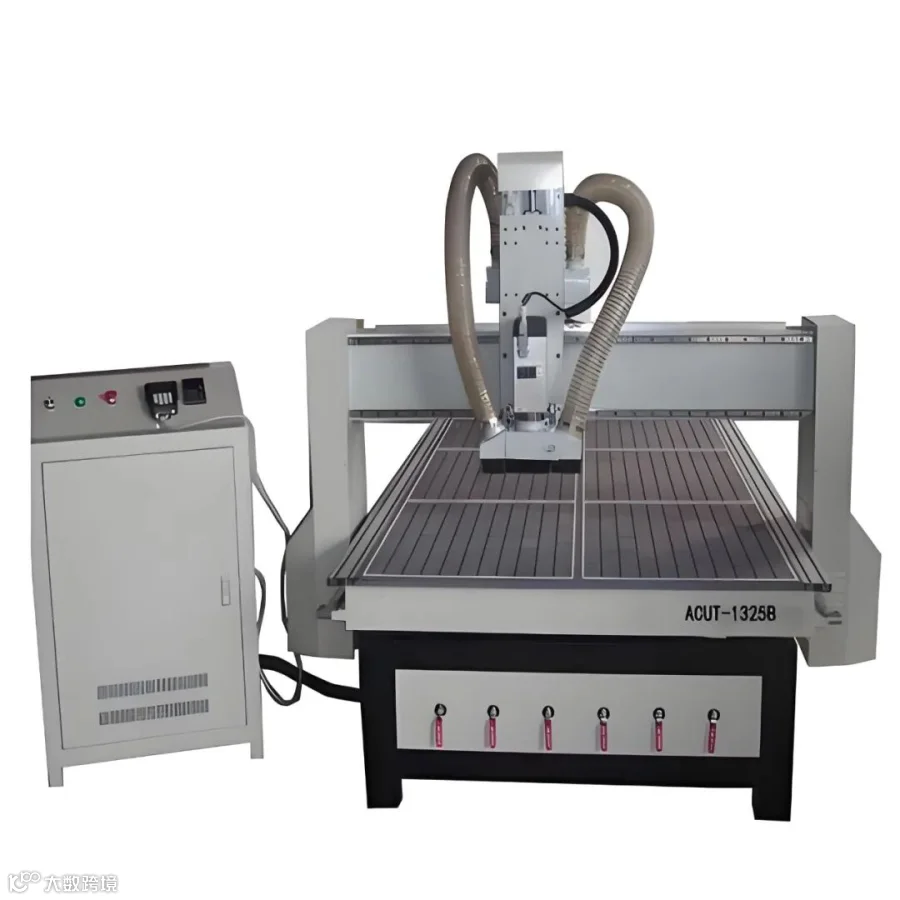

龙门式： 最常见类型。刚性好，加工范围大（X/Y轴行程大），适合加工大幅面板材（如广告板材、木工板）。
悬臂式： 结构相对简单，工作台固定，主轴在悬臂上移动。通常加工范围较小，适合小型工件或特定行业（如石材雕刻）。
桌面式： 小型化、轻量化，适合教育、个人工作室或小型精细加工。
按主轴功率分：
轻型雕刻机： 主轴功率较小（通常<1.5KW），适合加工软质材料（如亚克力、双色板、软木、薄铝板）。
中型雕刻机： 主轴功率适中（1.5KW - 3KW），能加工更硬更厚的材料（如硬木、厚亚克力、PVC、铜铝等）。
重型雕刻机/加工中心： 主轴功率大（>3KW），刚性强，可进行重切削，加工金属、石材、硬木等。
按功能分：
纯雕刻机： 主要进行表面雕刻、切割。
雕铣机： 兼具雕刻和轻型铣削能力，刚性和精度比纯雕刻机更高，能处理更硬的材料和进行更复杂的加工。
三、 雕刻机的核心组成部分
机械结构：
床身/机架： 设备的根基，要求刚性强、稳定性好，保证加工精度。
工作台： 用于固定待加工材料。常见类型有：真空吸附台（吸附平整板材）、T型槽台（用压板固定异形件）、蜂窝板台（通用性强）。
运动系统 (X/Y/Z轴)： 由精密导轨（线性导轨/滚珠丝杠）、伺服电机或步进电机、驱动器组成，负责驱动主轴和工作台在三个方向精确移动。
主轴： 核心动力部件，带动刀具高速旋转进行切削。常见类型有风冷主轴（中小功率）、水冷主轴（大功率，散热好噪音低）。关键参数：功率（KW）、最高转速（RPM）、夹持刀柄类型（常用ER夹头）。
控制系统：
控制卡/运动控制器： 接收计算机指令，计算运动轨迹，控制电机驱动器和主轴启停。
控制软件： 安装在电脑上，用于设计图形（CAD）、生成加工路径（CAM）并将指令发送给控制卡。常见软件如 ArtCAM, Type3, Vectric Aspire/Cut2D, Fusion 360 (CAM模块) 等。
操作控制面板： 用于手动操作机器（对刀、移动轴、设定原点等）。
辅助系统：
风冷： 通过风扇为主轴散热。
水冷： 通过循环水为主轴散热（效率更高，噪音更低）。
切削液冷却： 加工金属时，使用切削液冷却刀具和工件，并冲走切屑。
冷却系统：
吸尘/除尘系统： 极其重要！ 用于抽走加工过程中产生的粉尘（尤其是木屑、亚克力屑、金属屑），保护设备、维护工作环境、保障操作者健康（防尘防爆）。
自动换刀装置 (选配)： 允许一台机器在加工过程中自动更换多种刀具，提高效率，实现复杂工序自动化。
四、 雕刻机的工作原理
设计图形 (CAD)： 使用绘图软件（如CorelDRAW, AutoCAD, Illustrator）或三维建模软件设计出需要加工的图形或模型。
生成刀路 (CAM)： 将设计好的图形导入CAM软件。在CAM软件中：
选择加工策略（如轮廓切割、区域清除/铣削、钻孔、三维曲面加工等）。
设定加工参数：选择刀具（类型、直径、刃长）、主轴转速 (S)、进给速度 (F - 刀具在材料中移动的速度)、切削深度 (每层切多深)、步距 (刀具路径间距)。
软件根据设定计算出刀具运动的精确路径（G代码）。
传输代码： 将生成的G代码文件传输到雕刻机的控制系统（通常通过U盘、网线或直接连接）。
装夹与对刀：
将材料牢固固定在工作台上（使用夹具、胶带、真空吸附等）。
安装合适的刀具到主轴。
对刀： 确定刀具相对于工件表面的起始位置（Z轴零点），有时也需要设定X/Y轴原点（工件零点）。常用对刀方法：手动对刀块、自动对刀仪。

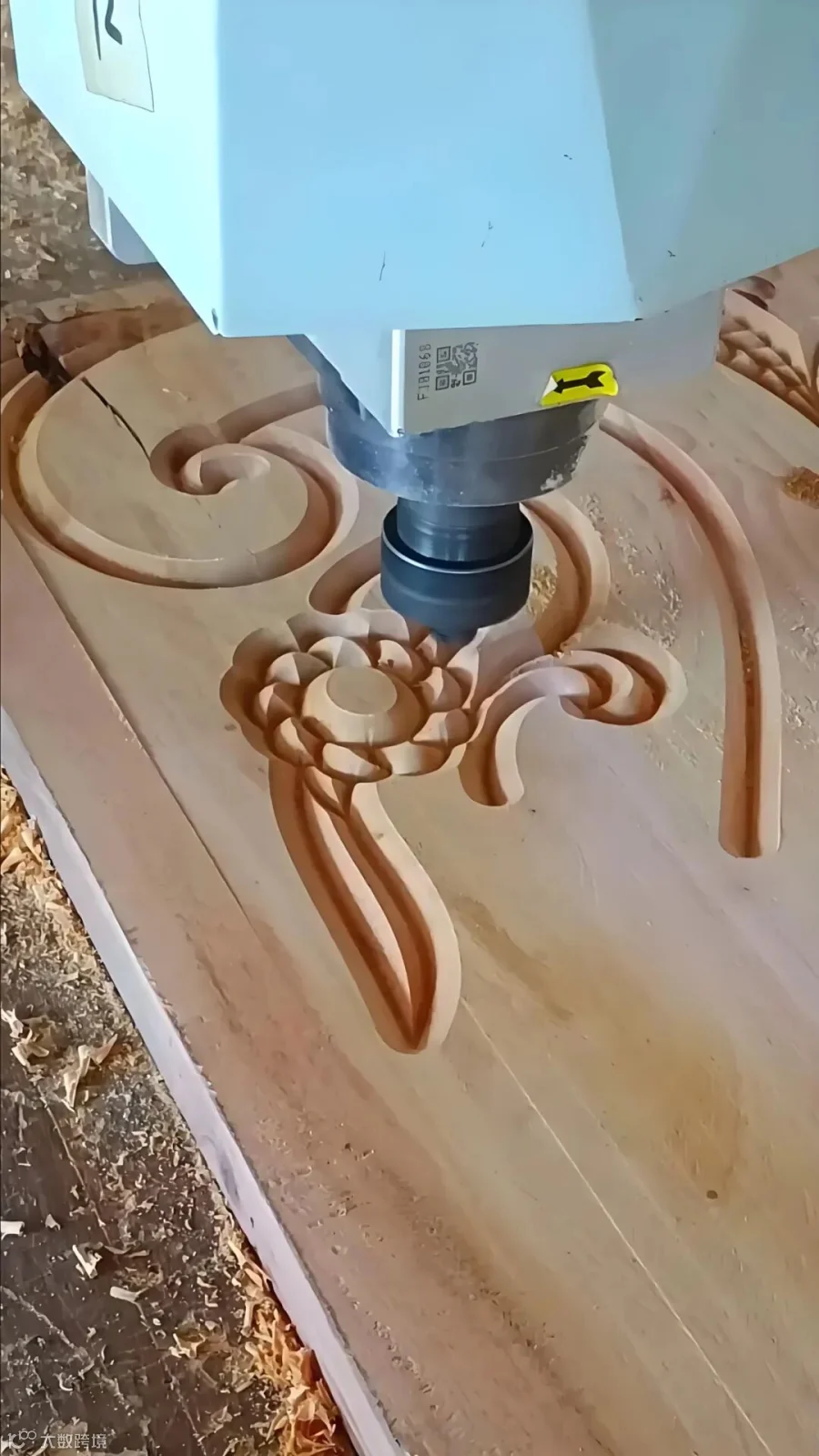

开始加工： 在控制系统上启动加工程序。机器按照G代码指令自动控制X/Y/Z轴移动和主轴启停，完成整个加工过程。
清理与检查： 加工完成后，清理工件上的碎屑，取下工件，检查加工质量。
五、 常用加工材料
|
|
|
|
|
|---|---|---|---|
| 木材 |
|
|
|
| 塑料 |
|
|
|
| 金属 |
|
|
必须
|
| 复合材料 |
|
|
|
| 石材 |
|
|
|
| 广告材料 |
|
|
|
六、 安全操作规程（重中之重！）
个人防护：
必须佩戴： 防护眼镜（防飞溅）、防尘口罩（N95级别或更高，最好是动力送风呼吸器）、防噪音耳塞/耳罩（尤其大功率机器）。
禁止： 戴手套（防止卷入）、系领带、穿宽松衣物、留长发（必须盘起或戴帽子）。
设备安全：
开机前检查： 确认各轴移动顺畅无异响，主轴旋转无摆动，刀具安装牢固无损伤，夹具/吸盘工作正常。
装夹牢固： 确保工件被绝对可靠地固定在工作台上，防止加工中松动飞出造成事故。
刀具选择： 使用尺寸、类型、转速范围与机器匹配的刀具。检查刀具是否锋利、无崩刃。
门禁保护： 加工运行时，严禁打开防护门或将身体任何部位伸入加工区域。
紧急停止： 熟悉并确保紧急停止按钮位置，遇到任何异常立即拍下。
环境安全：
通风除尘： 必须开启并确保吸尘/除尘系统有效工作，及时清理集尘箱。
清理碎屑： 加工完成后或更换工件前，清理干净工作台和机器内部的碎屑（务必先停机！）。
防火： 加工易燃材料（如木材、塑料粉尘）时，工作区域严禁明火，保持环境清洁无油污。配备灭火器。
场地整洁： 保持工作区域干净、整洁、光线充足，无杂物绊脚。
七、 常见问题与处理
雕刻深度不一致：
原因：工作台不平；材料厚度不均；主轴与台面不垂直；刀具装夹不正或磨损；Z轴丝杠/导轨问题。
处理：校准工作台水平；测量并补偿材料厚度；校正主轴垂直度；检查更换刀具；检查维护Z轴。
边缘毛刺多：
原因：刀具钝化；进给速度过快；转速过低；刀具选择不当（如用直刃刀切亚克力）；切削深度过大。
处理：更换锋利刀具；降低进给速度F；提高主轴转速S；换用单刃或螺旋刃刀具；减小每层切削深度。
刀具断裂：
原因：切削参数不合理（F过大或S过小）；切削深度过大；刀具悬伸过长；刀具质量问题；材料有硬点或夹持不稳；路径规划不当（如尖角急转弯）。
处理：优化F/S参数；减小切削深度；缩短刀具装夹长度；选用质量好的刀具；确保材料可靠固定；优化刀路（增加圆弧过渡）。
加工尺寸偏差：
原因：电机丢步（步进电机易发生，负载过大或加速度过快）；传动部件（丝杠/皮带）松动或磨损；原点设置错误；软件补偿设置错误。
处理：检查电机驱动器电流、电压设置；降低进给速度和加速度；检查并紧固传动部件，更换磨损件；重新精确对刀设原点；检查软件中的刀具补偿、加工余量设置。
主轴过热：
原因：冷却不足（风冷散热差/水冷水路不通）；主轴轴承损坏；切削参数过大（负载重）；长时间连续高负荷运转。
处理：检查风扇/水泵是否工作，清理散热器/水路；听主轴有无异响，必要时维修；优化切削参数；安排适当停机冷却时间。
八、 学习建议
理论学习： 掌握本材料基础知识，理解各部件功能及参数意义。
软件练习： 熟练掌握CAD绘图和CAM编程（重点掌握刀具选择、参数设置、路径生成）。
安全实训： 反复强调并演练安全操作规程，特别是装夹、对刀、应急处理。
实操训练：
从简单材料（如密度板、亚克力）和简单图形（直线、圆、文字）开始。
练习精确对刀（Z轴、X/Y轴原点）。
练习更换不同刀具。
逐步尝试不同材料和复杂图形。
学习设置和优化加工参数（S/F/切深）。
维护保养： 学习日常清洁、润滑导轨丝杠、检查部件状态等基本维护。
总结：
雕刻机是强大的数字化制造工具。熟练掌握其基础知识、工作原理、材料特性、操作流程，特别是严格遵守安全规范，是高效、安全、高质量完成加工任务的前提。持续的实践、经验积累和参数优化是提升技能的关键。请务必把安全放在首位！
