在新能源锂电的强势拉动下，氟化工产品PVDF需求不断。PVDF（聚偏氟乙烯）是一种氟化工新材料，由VDF单体经自由基聚合得到的线性高聚物，具备耐腐蚀、耐高温、机械强度高和电击穿强度大等多种优良特性，根据工艺和用途，PVDF可分为涂料级、粒料级和锂电级。其中，锂电级PVDF是难以替代的锂电池正极粘结剂。目前，国内万吨级的VDF装置和PVDF装置不断落地。

在工艺生产流程中，要求部分工段的VDF单体进料泵进料平稳，脉动小，远程精准控制流量。另，VDF还具有易燃易爆、有毒、输送过程中易汽化的特性，泵入口压力高，故对计量泵质量要求比较高。

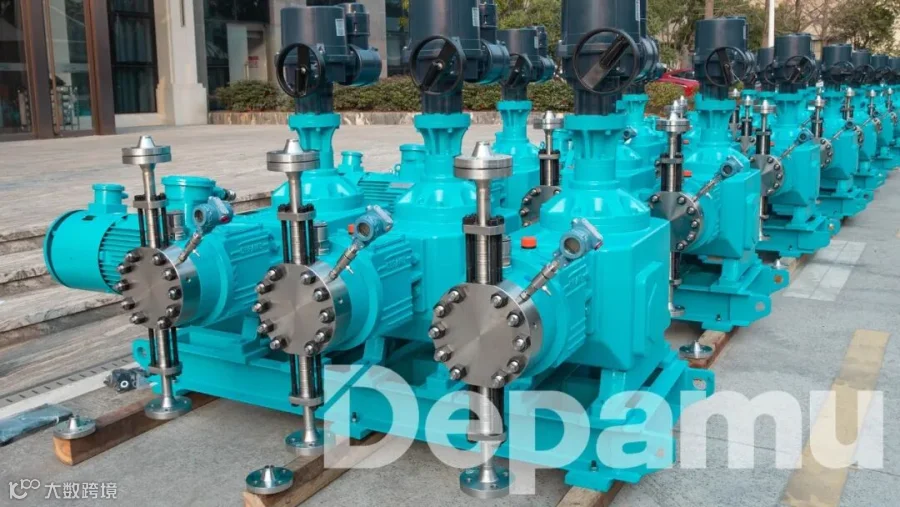

结合此工况工艺需求特点，我公司选用三缸电动冲程液压隔膜式计量泵，其特点如下：

1、泵内采用内置机械式四阀一体的联动补油和安全保护技术，确保液压系统运行稳定安全，隔膜使用寿命更长，可达到介质无泄漏的工艺要求。

2、锂电级PVDF对铝、铜、钙、锂等各类杂质含量要求极为苛刻，配套的计量泵本身也须杜绝此类杂质，对泵体材料的选择，甚至油漆均需做针对性处理。

3、三缸泵相比单缸泵可有效降低瞬时脉动，上振幅的瞬时流量脉动率可降低97.7%，下振幅的瞬时流量脉动率可降低90.93%，三缸泵的上、下振幅流量脉动率之和仅为单缸泵的4.4%。因此，选择三缸泵可满足工艺进料平稳的要求。其脉动效果对比图如下：

4、针对介质易汽化特点，选型泵冲次降低，可降低泵入口加速度头损失；泵内单向阀系统的针对性设计，可使阀口压力降值减小，改善NPSHr，防止泵抽空引发流量不足和振动现象。

5、远程流量的精准控制使用变频调节+电动冲程控制器相结合的方式。电动冲程控制器输出精度高，可接收和反馈4~20mA信号，实现远程0~100%泵行程的自动控制，其采用的交流同步马达技术可确保流量精确到位。如只采用变频调节，保证精度下的流量调节范围有限，而采用变频粗调+电动冲程控制器精准调节，便可达到了工艺准确性的要求。

目前，德帕姆计量泵已在国内多个氟化工新材料项目中成功运行，得到了用户的肯定。
