一、霍普金森杆系统应用…
应用范围：可对沙石土、混凝土、钢筋混凝土、金属和非金属泡沫材料、复合材料、高分子材料等进行较高应变率下的动态性能测试。也可对试样在不同外围约束力下进行动态性能测试。
二、霍普金森压杆系统组成…

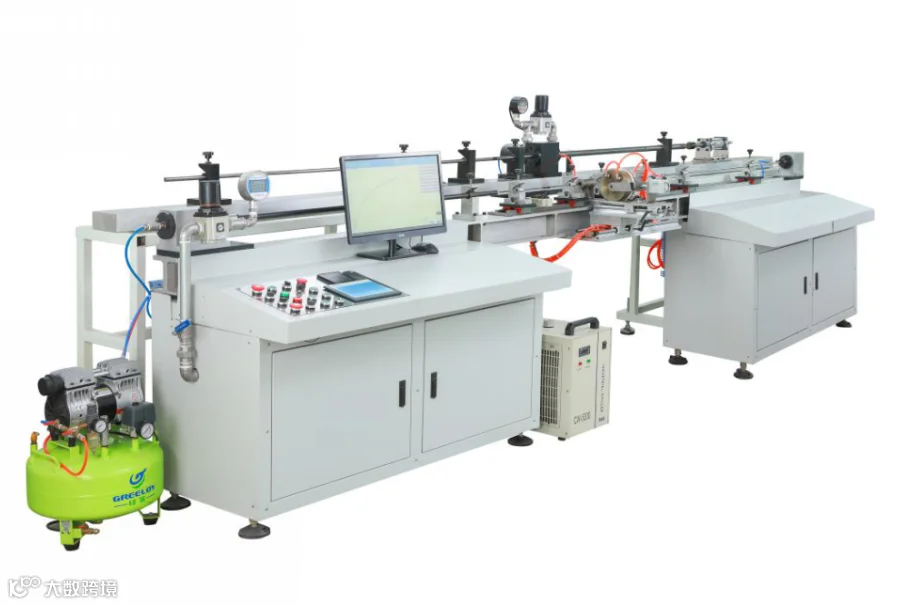

本套Hopkinson 压杆系统主要包含三部分：支架部分、压杆主体部分、数据采集部分，其示意图如下所示。其中支架部分是用来支撑固定压杆部分并且保证压杆的水平，为了保证系统的水平度及刚度，该部分采用铸铁平台制作而成 。压杆主体部分包括炮管、撞击杆、入射杆、透射杆、能量吸收器以及相应的气压装置等。而数据采集系统则是由粘贴在杆子上的应变片，惠斯通桥路（应变片接线桥盒），超动态应变仪以及高速采集系统组成。

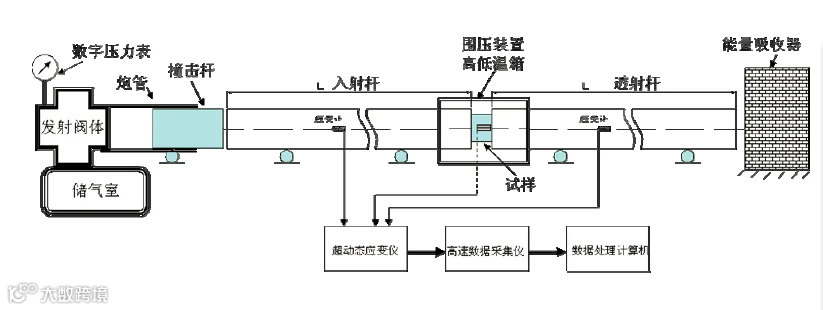

分离式Hopkinson 系统示意图
1、测试平台

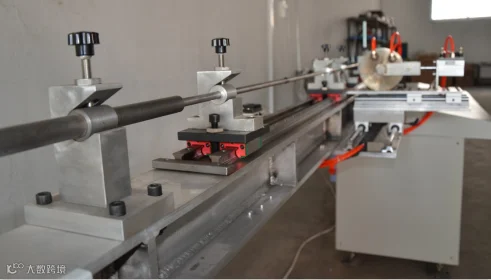

测试平台:为了保证整个平台水平度及杆系同轴度，提高测试精度，特选用经时效的铸铁平台整体铣削加工（见下图）而成。
2、组合基准导轨

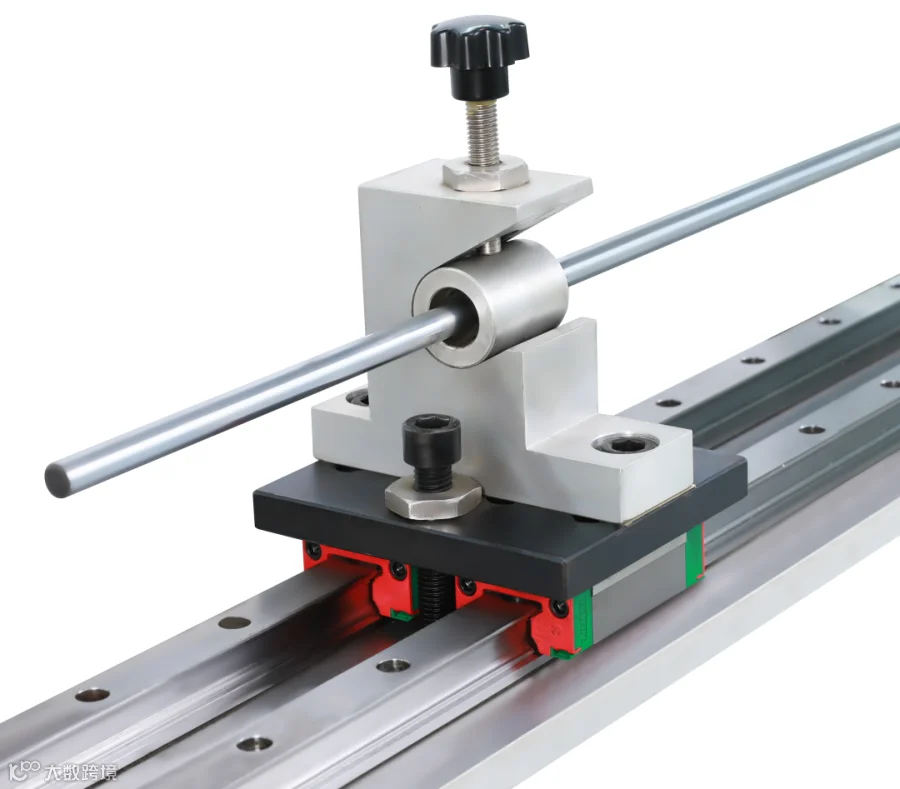

采用台湾HIWIN上银高精度的标准直线导轨（见下图），确保定位精度，更换炮管或杆系时，只需要调整X轴方向位置即可，大大提高调试工作效率及系统精度。
3、发射气体
由储气室、发射体、操控模块、活塞、联接法兰、可快换变径炮管、支承座、反后座支架、子弹自动回收装置等组成。

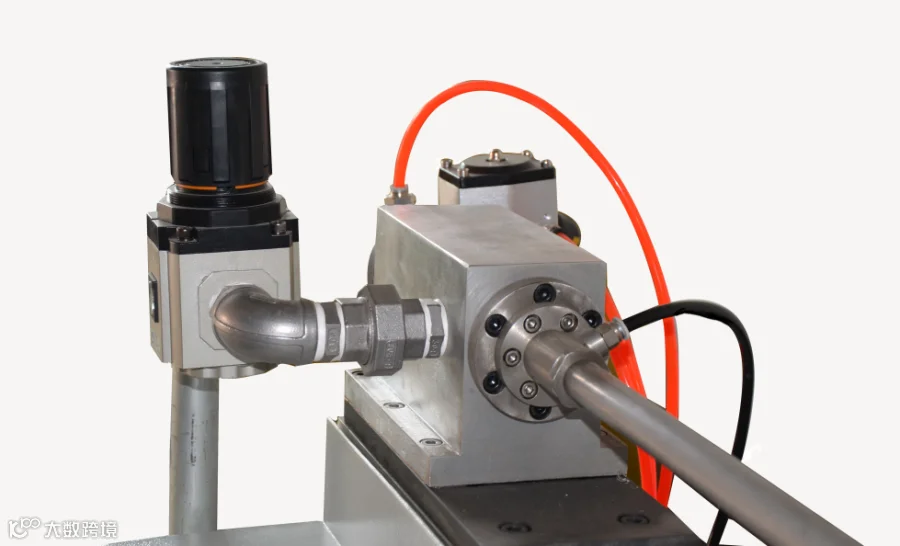

发射阀体实物图
三、超动态数据采集系统…
数据采集系统
实验数据与分析
四、高温系统（*选配）…

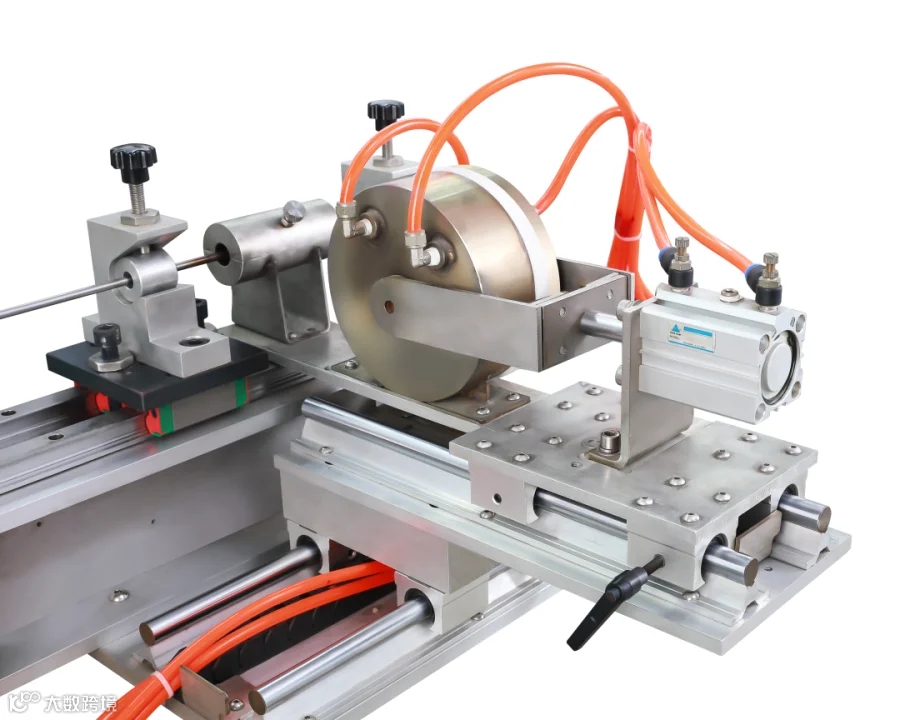

1、高温炉
a、高温炉体：采用循环水冷、可X、Y轴调整，双开门设计，炉体采用双层不锈钢的焊接结构，中空通流动水。
b、隔热材料：炉体隔热炉衬采用多晶莫来石陶瓷纤维，具有隔热效果好、美观、使用寿命长和安装维修方便的特点；不锈钢炉体内侧喷涂热障涂层，保障最佳隔热效果。
2、温控系统
a、升温系统：1000℃采用进口铁铬铝炉丝加热，具有升温速度快，使用寿命长等特点。
b、降温系统：采用恒控温冷水机，最高控温温度40°C 。恒控温式冷水机不仅可以保证炉体外表面保持恒温，还能起到稳定和微调炉温的作用，使炉内的温度更加精准，有利于提高试验精度。
3、操作系统
PID智能控制，操作简单方便。
四、设备优势介绍…
可快速变换不同炮管
在一台测试系统上只需更换炮管就可方便实现各种压杆试验，达到各种实验目的。
统一基准
采用铸铁平台整体焊接而成，经过高精度加工，具有较高平面度，提高了水平平面统一基准；采用台湾HIWIN高精度直线导轨，提高了侧向统一基准，便于换型及提高测试精度。
子弹自动回收
设备安装了子弹自动回收装置，人性化设计。
标准化模式
无论发射系统、中心支撑装置，还是导轨，全部采用标准模块化结构。无论你需要什么样的压杆试验设备，都可通过数量增减而达到试验要求。
高温同步装置
增加高温同步装置，做高温试验时，保温结束后，炉门打开，输入杆、输出杆自动加紧试样，避免人工操作时，由于时间过长导致试样热量损失，提高实验结果的实时性，更安全。
五、技术规格…
型号 |
ZDSHPB-15-1000 |
ZDSHPB-40-1000 |
ZDSHPB-100 |
|||
气炮装置 |
气室尺寸 |
10L |
20L |
100L～200L |
||
压缩空气泵 |
功率600w |
功率600w |
功率4.5KW |
|||
最大压力0.8Mpa |
最大压力0.8Mpa |
最大压力2～3Mpa |
||||
基础平台 |
材质 |
铸铁 |
铸铁 |
铸铁 |
||
平面度 |
120um |
120um |
120um |
|||
尺寸规格（长宽高） |
4500*125*120mm |
8000*125*120mm |
17000*250*250 |
|||
直线导轨 |
精度等级C |
精度等级C |
精度等级C |
|||
压杆 |
材质 |
18Ni |
18Ni |
高强弹簧钢 |
||
屈服强度 |
≥2100MPa |
≥2100MPa |
≥1570MPa |
|||
杆径 |
φ5～φ15 |
φ20～φ40 |
φ80～φ100 |
|||
长径比 |
100:1 |
70:1 |
60:1 |
|||
子弹速度 |
0.1~40.1m/s |
|
|
|||
子弹自动回收装置 |
● |
● |
● |
|||
光电测速(选配) |
显示精度 |
0.1m/s |
0.1m/s |
0.1m/s |
||
控制系统 |
液晶面板控制（手动开关备用） |
|||||
超动态应变仪 |
通道数 |
4 |
8 |
8 |
||
数采系统 |
采样率 |
10KSPS-40MSPS |
10KSPS-40MSPS |
10KSPS-40MSPS |
||
A/D分辨率 |
12 Bits |
12 Bits |
12 Bits |
|||
并行采集通道数 |
4 |
8 |
8 |
|||
缓冲保护器 |
材质 |
聚氨酯 |
聚氨酯 |
气缸油缸二次缓冲 |
||
高温系统（选配） |
高温炉材质 |
304不锈钢 |
304不锈钢 |
○ |
||
温度范围 |
常温～1000℃ |
常温～1000℃ |
○ |
|||
温控精度 |
±1℃ |
±1℃ |
○ |
|||
高温炉尺寸 |
φ140*80mm |
定制 |
○ |
|||
温度传感器 |
S型铂铑铂热电偶 |
S型铂铑铂热电偶 |
○ |
|||
温度设定 |
智能温控 |
智能温控 |
○ |
|||
滑台 |
● |
● |
○ |
|||
水冷系统 |
● |
● |
○ |
|||
● →有此配置
○ →无此配置
