点击上面的蓝色字
即可免费订阅！
关注洁明环保 （微信号：jieminghuanbao）共筑专业辉煌
经过上两节的讲解，您对反渗透系统问题还有哪些见解，欢迎您提供更多设备信息，大家共同探讨，解决设备运行故障，让我们做得更专业。您也可以提供行业相关信息，或者是您的独特产品设计，共同为您推广产品，让您的产品发挥更大作用。
接下来我们继续讲解反渗透系统问题分析
铁污染

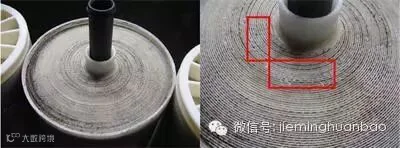

被铁污染的膜元件，膜表面为红褐色，进水流道呈浅红色

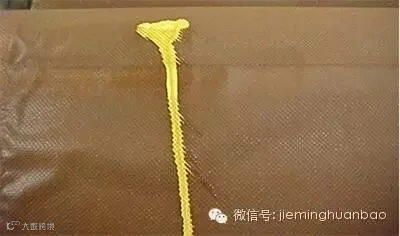

被铁污染的膜元件的膜表面为红褐色，滴加酸后露出膜片的真面目。
• 现象和症状：
- 系统脱盐率低，产水量降低
- 压力容器开启后，膜元件端面呈红褐色
- 膜元件解剖后，膜表面呈红褐色
• 原因：
- RO进水中含有过量的铁
- 预处理系统中的管道或压力容器腐蚀
• 清洗或解决方案：
- 膜系统可以采用酸性NaHSO3(PH<5)或H3PO4以及柠檬酸清洗
恢复。
- 有时候铁会加速膜的氧化导致膜元件不可恢复性的损伤
压降(ΔP)过大

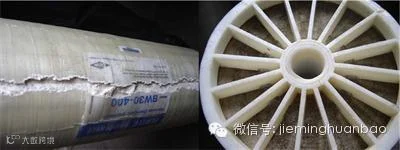

玻璃钢外壳沿轴向破裂,进水端污染严重
出水端抗压力器(ATD)冲掉，浓水流道网格冲出

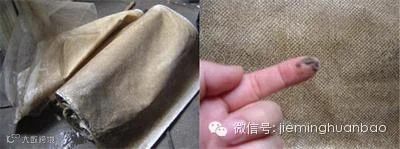

对膜元件破坏性分析发现：黑色粘稠液体流出。整个膜元件内部完全被 污染，膜叶之间(进水流道)布满黑色粘稠物质。无臭味，排除生物污染 ，确认为无机污染物严重污堵进水流道导致的高压降所致 。
• 现象和症状：
- 系统脱盐率大幅下降，有时候伴随产水量增加。
- 膜元件解剖后，膜表面出现气泡和分层
• 原因：
- 系统设计缺陷，例如产水管道上的止回阀安装位置不合理。
- 不正确的操作，例如清洗完毕后忘记开启产水阀门。
- 不可预测的机械故障
• 清洗或解决方案：
- 膜元件被不可恢复性的损伤，难以修复，只能更换膜元件。
未完待续，更多精彩内容敬请继续关注
关注洁明环保(jieminghuanbao)，做专业产品服务。
