自本节开始，应多数微友要求，小编汇总整理了一些水处理设计常用资料供广大水处理从业者参考，如果资料中有误还望广大微友及时反馈，以便及时更正。关注请搜索微信号jieminghuanbao，回复“历史信息”可查阅往期精彩内容。
在水处理工艺设计中必然要涉及到流体-水，首先我们来了解下有关流体的常用基本概念。
流体在一定时间内通过管道某一横断面的容积或重量称为流量。用容积表示流量单位是L/S或m3/h;用重量表示流量单位是㎏/s或t/h。
流体在管道内流动时，在一定时间内所流过的距离称为流速，流速一般指流体的平均流速，单位为m/s。
流量与管道断面及流速成正比，三者之间关系:
Q＝(πD2/4)·v·3600（m3/h)
式中Q——流量(m3/h或t/h);
D——管道内径(m) ;
v——流体平均流速(m/s)

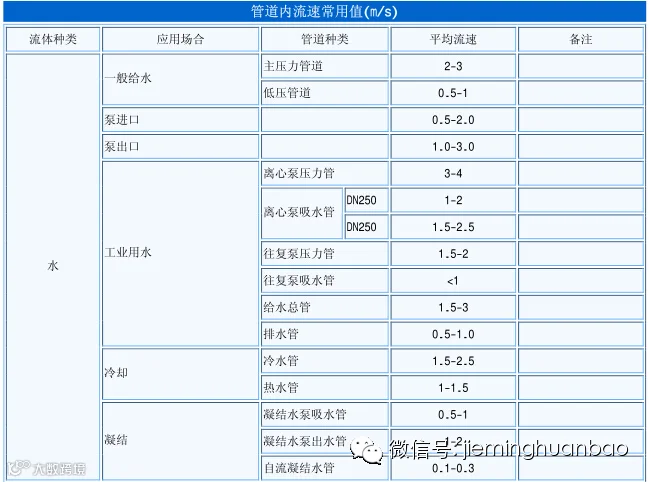

水处理设计常用管道流速
管道与流量、流速关系参考表
Q D |
D=mm V=m/s Q=T/ H |
|||||||
0.5 |
1 |
1.5 |
2 |
2.5 |
3 |
3.5 |
4 |
|
15 |
0.3 |
0.64 |
1.0 |
1.27 |
1.59 |
1.91 |
2.2 |
2.5 |
20 |
0.6 |
1.13 |
1.7 |
2.26 |
2.83 |
3.39 |
4.0 |
4.5 |
25 |
0.9 |
1.77 |
2.6 |
3.53 |
4.42 |
5.30 |
6.2 |
7.1 |
32 |
1.4 |
2.89 |
4.3 |
5.79 |
7.24 |
8.68 |
10.1 |
11.6 |
40 |
2.3 |
4.52 |
6.8 |
9.04 |
11.31 |
13.56 |
15.8 |
18.1 |
50 |
3.5 |
7.07 |
10.6 |
14.13 |
17.67 |
21.20 |
24.7 |
28.3 |
65 |
6.0 |
11.94 |
17.9 |
23.88 |
29.86 |
35.82 |
41.8 |
47.8 |
80 |
9.0 |
18.09 |
27.1 |
36.17 |
45.24 |
54.26 |
63.3 |
72.3 |
100 |
14.1 |
28.26 |
42.4 |
56.52 |
70.69 |
84.78 |
98.9 |
113.0 |
125 |
22.1 |
44.16 |
66.2 |
88.31 |
110.45 |
132.47 |
154.5 |
176.6 |
150 |
31.8 |
63.59 |
95.4 |
127.17 |
159.04 |
190.76 |
222.5 |
254.3 |
200 |
56.5 |
113.04 |
169.6 |
226.08 |
282.74 |
339.12 |
395.6 |
452.2 |
225 |
71.5 |
143.07 |
214.6 |
286.13 |
357.85 |
429.20 |
500.7 |
572.3 |
250 |
88.3 |
176.63 |
264.9 |
353.25 |
441.79 |
529.88 |
618.2 |
706.5 |
300 |
127.2 |
254.34 |
381.5 |
508.68 |
635.9 |
763.02 |
890.2 |
1017.4 |
350 |
173.1 |
346.2 |
519.3 |
692.4 |
865.5 |
1038.6 |
1211.6 |
1384.7 |
400 |
226.1 |
452.2 |
678.2 |
904.3 |
1130.4 |
1356.5 |
1582.6 |
1808.6 |
常用管道管径
管材通经 |
英寸值 |
PVC管外径 |
不锈钢外径 |
管材通经 |
英寸值 |
PVC管外径 |
不锈钢外径 |
DN15 |
1/2″ |
20 |
18 |
DN100 |
4″ |
110 |
108 |
DN20 |
3/4″ |
25 |
25 |
DN125 |
5″ |
140 |
133 |
DN25 |
1″ |
32 |
32 |
DN150 |
6″ |
160 |
159 |
DN32 |
1+1/4″ |
40 |
38 |
DN200 |
8″ |
200 |
219 |
DN40 |
1+1/2″ |
50 |
45 |
DN250 |
10″ |
250 |
273 |
DN50 |
2″ |
63 |
57 |
DN300 |
12″ |
315 |
325 |
DN65 |
2+1/2″ |
75 |
76 |
DN350 |
14″ |
355 |
377 |
DN80 |
3″ |
90 |
89 |
DN400 |
16″ |
400 |
425 |
未完待续，
