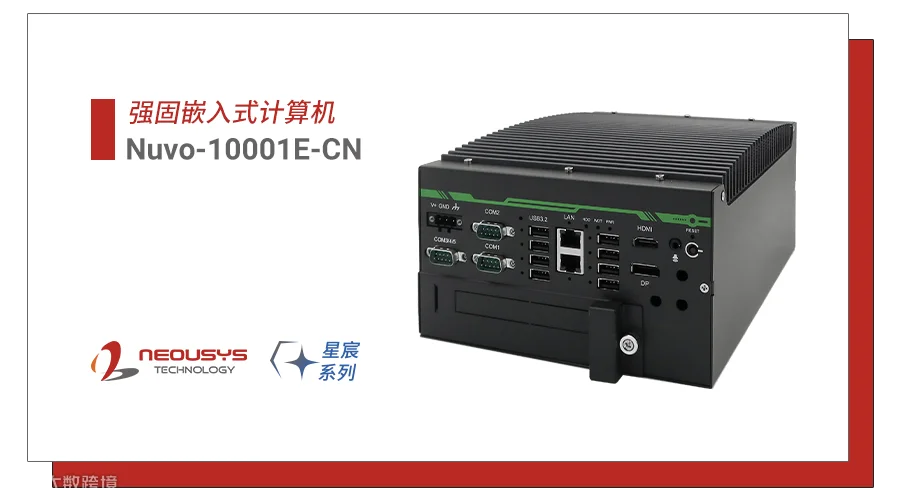

Nuvo-10001E-CN是一款拥有紧凑机身的强固型嵌入式工控机，兼具灵活可扩展、宽温工作能力与高性价比优势，内部集成了1个PCIe x16扩展插槽，特别适用于需要图像采集卡、运动控制卡或GPU加速卡的工业设备制造、光伏电站监控以及机器视觉检测等应用场景。
主要特性
Nuvo-10001E-CN支持英特尔®第12/13/14代酷睿™ LGA1700处理器与Q670E芯片组，最高可支持64GB DDR5 4800内存，提供出色性能的同时满足多任务处理的内存带宽需求。Nuvo-10001E-CN的核心亮点在于提供1个PCIe x16插槽，用户可以选择安装各种AIO、DIO、通信、图像采集和运动控制卡，以适配不同的工业化设备应用；或者也可安装单张功耗高达135W的NVIDIA® GPU卡，为智能视觉检测或实时数据分析提供AI算力。
同时，Nuvo-10001E-CN提供丰富的I/O接口，包括带锁紧螺丝的8个USB 3.2接口、1个2.5G以太网口和1个千兆以太网口，确保连接的强固性。除了1个PCIe x16插槽外，Nuvo-10001E-CN还提供1个NVMe 插槽和2个mini PCIe插槽，并支持1个内部SATA接口用于安装2.5'' SATA HDD/ SSD，存储和扩展性能在同类尺寸产品中表现突出。
凭借-25℃ ~60℃的宽温工作范围、MIL-STD-810H抗振动抗冲击等级以及12V~35V宽范围直流输入，Nuvo-10001E-CN能稳定部署于光伏电站、户外机柜等严苛环境。Nuvo-10001E-CN的体积比传统扩展型工控机小巧得多，同时还支持PCIe x16扩展插槽，为工业自动化和边缘AI应用提供了一个高性价比的强固型嵌入式工控机。
订购信息
Nuvo-10001E-CN
英特尔®第12/ 13/ 14代酷睿™ i9/ i7/ i5/ i3强固嵌入式工控机，支持1个PCIe插槽
产品规格
|
系统内核 |
|
|
控制器 |
支持英特尔® 第14代酷睿™处理器（LGA1700插槽，65W/ 35W TDP） - 英特尔®酷睿™ i9-14900/ i9-14900T - 英特尔®酷睿™ i7-14700/ i7-14700T - 英特尔®酷睿™ i5-14500/ i5-14400/ i5-14500T - 英特尔®酷睿™ i3-14100/ i3-14100T 支持英特尔®第13代酷睿™处理器（LGA1700插槽，65W/ 35W TDP） - 英特尔®酷睿™ i9-13900E/ i9-13900TE / i9-12900E/ i9-12900TE/ - 英特尔®酷睿™ i7-13700E/ i7-13700TE - 英特尔®酷睿™ i5-13500E/ i5-13400E/ i5-13500TE - 英特尔®酷睿™ i3-13100E/ i3-13100TE 支持英特尔®第12代酷睿™处理器（LGA1700 socket, 65W/ 35W TDP） - 英特尔®酷睿™ i9-12900E/ i9-12900TE - 英特尔®酷睿™ i7-12700E/ i7-12700TE - 英特尔®酷睿™ i5-12500E/ i5-12500TE - 英特尔®酷睿™ i3-12100E/ i3-12100TE - 英特尔®奔腾® G7400E/ G7400TE - 英特尔®赛扬® G6900E/ G6900TE |
|
芯片组 |
英特尔® Q670E平台控制器hub |
|
图像 |
CPU上集成英特尔® UHD Graphics 770 (32EU) / 730 (24EU) |
|
内存 |
2个SODIMM插槽，最高可支持64 GB DDR5 4800 SDRAM |
|
AMT |
支持Intel vPro/ AMT 16.0 |
|
TPM |
支持dTPM 2.0 |
|
面板接口 |
|
|
以太网 |
1个采用I226-IT芯片的2.5G以太网口 1个采用I219-LM芯片的千兆以太网口 |
|
显示接口（集成显卡） |
1个HDMI 1.4b，分辨率最高可支持3840 x 2160 1个DisplayPort，分辨率最高可支持4096 x 2304 |
|
串口 |
2个软件可编程的RS-232/422/485接口（COM1/ COM2） 3个3线RS-232接口（COM3/ COM4/ COM5） |
|
USB 3.2 |
4个USB 3.2 Gen2（10 Gbps）接口 4个USB 3.2 Gen2 （5 Gbps）接口 |
|
USB 2.0 |
1个USB 2.0接口采用Type-A连接器（内部） |
|
音频 |
1个3.5mm麦克风输入和扬声器输出 |
|
存储接口 |
|
|
SATA HDD |
1个内部的SATA 接口，可用于 2.5''硬盘 / 固态盘安装（最多可扩展成3个内部的SATA接口，需定制） |
|
M.2 |
1 个M.2 2280 SATA 接口 1 个NVMe Gen3 x4 |
|
内部扩展总线 |
|
|
PCI Express |
|
|
Mini PCIe |
2个全长mini PCI Express插槽，提供内部micro SIM卡槽 |
|
电源 |
|
|
直流输入 |
1个3芯插拔式端子排，支持12V至35V直流输入 |
|
远程控制和LED输出 |
1个10芯（2x5）接插件，提供远程开关机控制和状态输出 |
|
机械规格 |
|
|
尺寸 |
188.2 毫米（宽）x 273 毫米（深）x 118.1 毫米（高） |
|
重量 |
3.65 kg |
|
安装方式 |
壁挂安装（标配） |
|
环境指标 |
|
|
工作温度 |
-25℃ ~ 60℃ [1] |
|
存储温度 |
-40℃ ~ 85℃ |
|
湿度 |
10% ~ 90%，无凝露 |
|
振动 |
运行状态，MIL-STD-810H, Method 514.8, Category 4 |
|
冲击 |
运行状态，MIL-STD-810H, Method 516.8, Procedure I |
|
EMC |
CE/FCC A类，参照EN 55032 & EN 55035 |
|
[1] 想要在零下温度运行，需要宽温硬盘或固态硬盘。 |
可选配件
PA-280W
280W 交流/ 直流电源适配器 24V/11.67A，接线端子排，运行温度：-30℃至70℃
PA-480W
480W 交流/ 直流电源适配器 24V/20A，接线端子排，运行温度：-20℃至70℃
