"大家好，在这个视频中我们会介绍Voxeldance Additive的拉伸和偏移工具。"
培训后掌握技能：
1. 使用拉伸工具对标记的三角面进行拉伸；
2. 了解拉伸类型中移动点和增加三角形的区别；
3. 学会全局偏移和局部偏移；
4. 了解全局偏移和抽壳的区别；
5. 了解局部偏移和拉伸的区别。
1.
拉伸工具
1.1 拉伸对话框

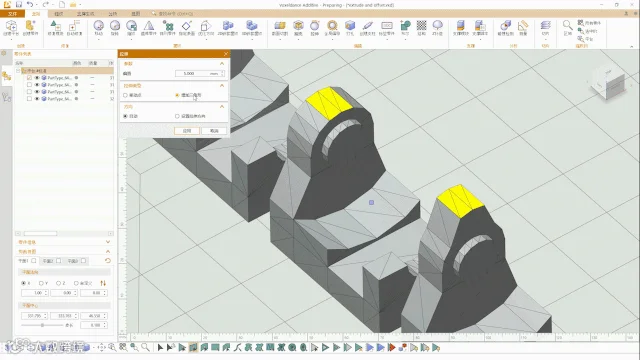

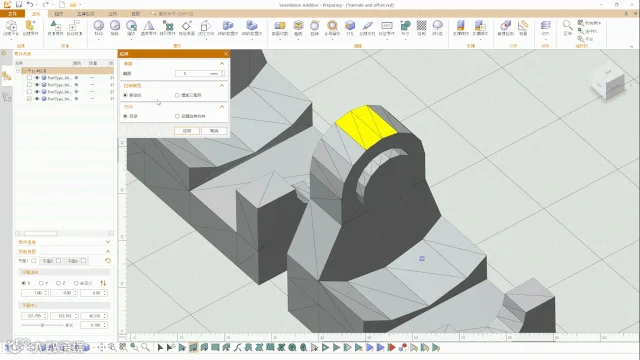

选择零件，点击拉伸工具，出现拉伸对话框。
使用面片标记工具，标记要拉伸的三角面。
设置拉伸偏置的距离。
1.2 拉伸类型：移动点和增加三角形
拉伸类型中，【移动点】是指移动标记三角面后，不增加三角面来实现拉伸。
【增加三角形】，是移动标记三角面后，创建竖直三角面连来实现拉伸。

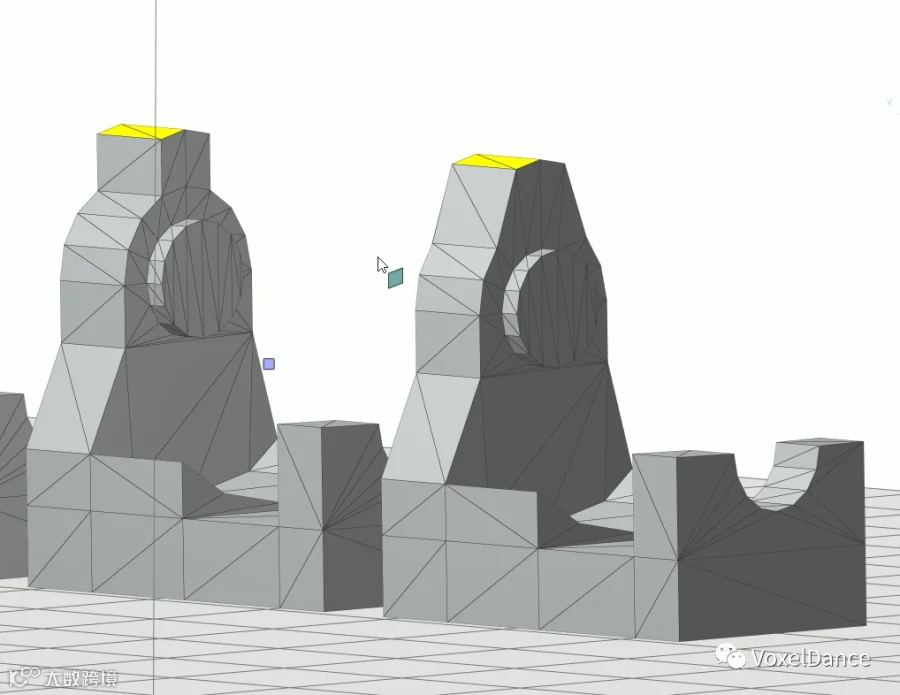

我们先应用，分别对比看一下两种拉伸类型的差别。左边为增加三角面，右边为移动点。
1.3 拉伸方向

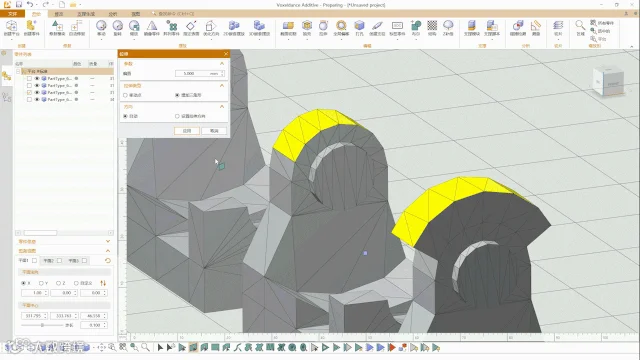

然后我们来看一下拉伸方向。
使用面片标记工具，标记要拉伸的三角面。
选择拉伸类型为增加三角形。
方向选项中有两个选项，
【方向自动】是沿标记三角面的法线方向偏移。
或者自己设置拉伸方向

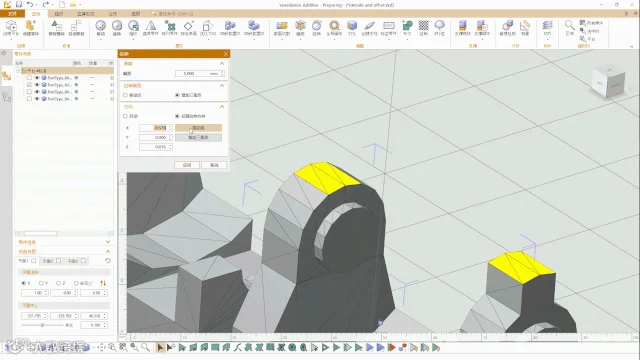

【指定线】是指沿着指定线的方向拉伸。单击指定线按钮，然后在零件上单击一条线。

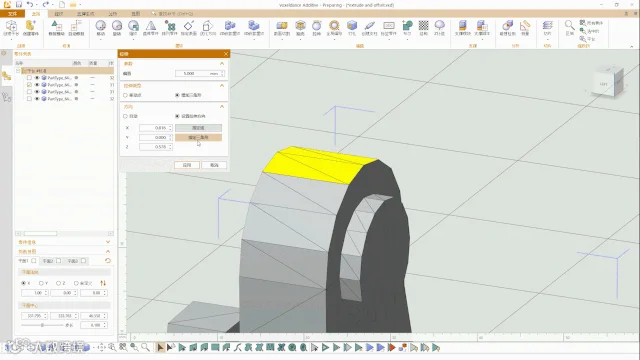

【指定三角形】是指沿指定三角形法线方向上拉伸。单击指示三角形按钮，然后在零件上单击一个三角形。

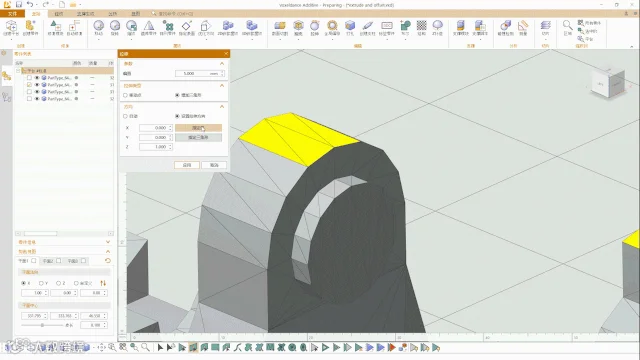

或者设置相对x,y,z轴的偏移方向拉伸。
2.
偏移
偏移有全局偏移和局部偏移。全局偏移是偏移整个零件，局部偏移是偏移标记的三角面。
2.1 全局偏移

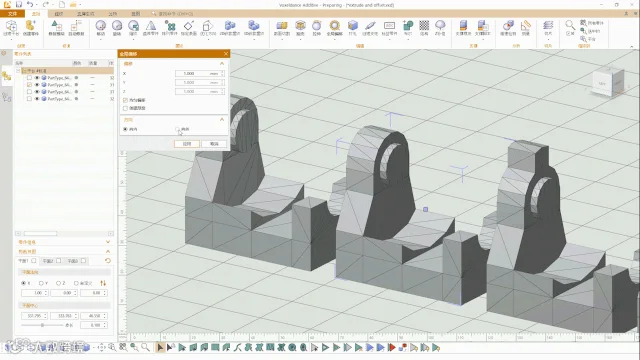

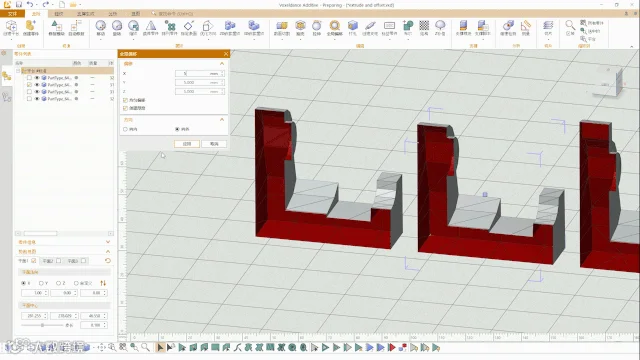

首先我们来看一下全局偏移。
设置偏移数值。
勾选【均匀偏移】，每个三角面将沿其法线方向移动偏移值设置的距离。
不勾选均匀偏移，在 X，Y和 Z 字段中设置不同的偏移量值，零件将沿x,y,z三个方向偏移不同的距离。
【创建厚度】是零件偏移后，保留原始壳并创建厚度。我们先不勾选，之后再演示创建厚度的效果。
选择向内或者向外偏移壳体。
点击应用，完成全局偏移。
2.2 创建厚度
我们再来看一下创建厚度的效果。
这个功能和抽壳的区别是，偏移只是简单的对面片进行偏移，当偏移数值量较大时，会产生面片的交叉。
抽壳则更高级，会对偏移以后的面片进行处理，生成完整无相交的壳体。

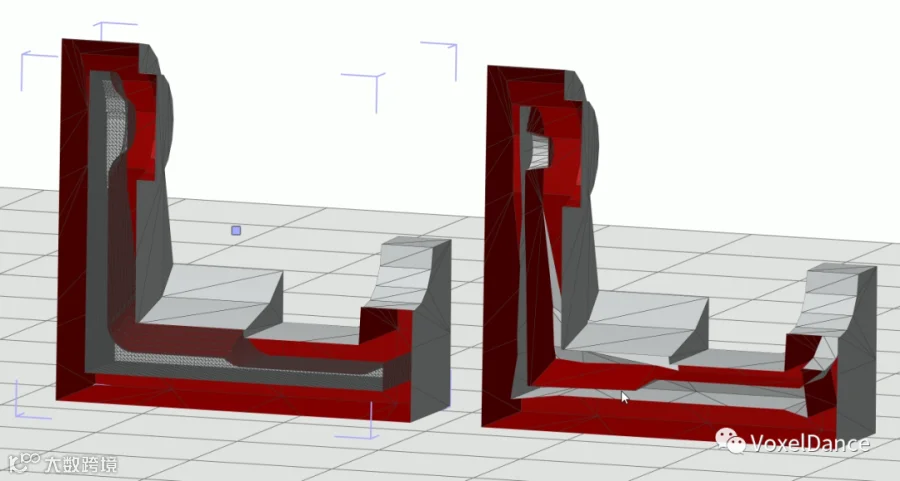

通过显示零件的横截面对比。

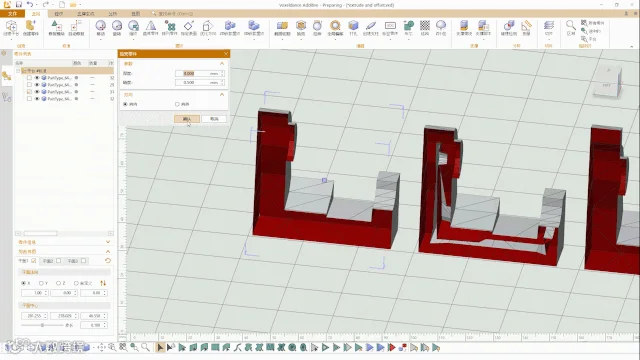

可以看到抽壳的内部壳体没有相交，偏移的壳体有很多相交面。左边为抽壳，右边为全局偏移。
2.3 局部偏移
下面我们来看一下局部偏移。

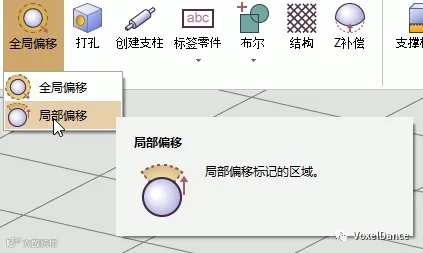

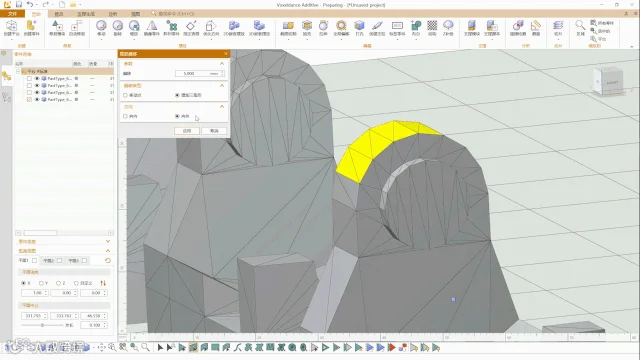

点击局部偏移，打开局部偏移对话框。
使用面片标记工具，标记要拉伸的三角面。
设置偏移的距离。
拉伸类型中，移动点是指偏移标记三角面后，不增加三角面来实现拉伸。
增加三角形，是偏移标记三角面上的点后，创建垂直三角面来实现拉伸。
这个和之前介绍的拉伸类型是类似的。
2.4 局部偏移和拉伸的区别
但是局部偏移和拉伸的区别是，
偏移后的所选三角面积有可能会放大或缩小。
拉伸后的所选三角面积保持不变。

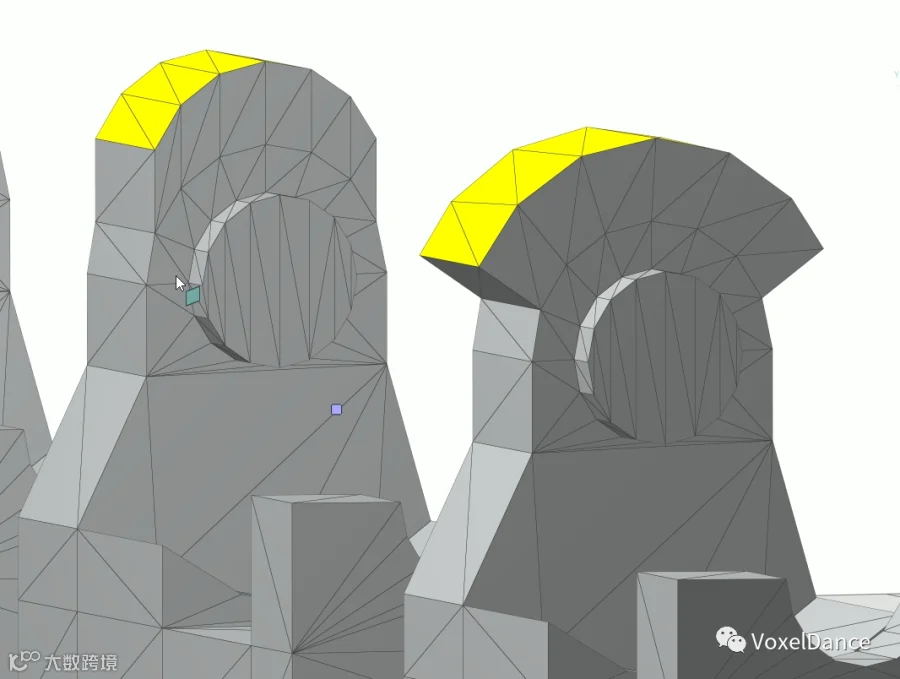

演示一下，可以看出区别。左边为拉伸，右边为局部偏移。
