为何变形控制如此之难？
该零件采用薄壁弯管结构，内部空间狭窄、通道曲折，整体刚性也相对较低。传统3D打印工艺往往采用大量支撑结构对零件薄弱区域进行固定，后续去除难度高且精度损耗风险大。
且零件打印过程中，在持续的热输入与冷却循环作用下，残余应力不断累积，并呈现出明显的不均匀分布，从而诱发翘曲、扭曲等变形行为。
在这种情况下，如果仍依赖“打印—扫描—修正—再打印”的反复试错路径，不仅材料与设备成本高昂，研发周期也难以控制，且结果具有较强的不确定性。
VDA设计模块：参数驱动，精准调控
团队首先从结构设计层面进行优化。

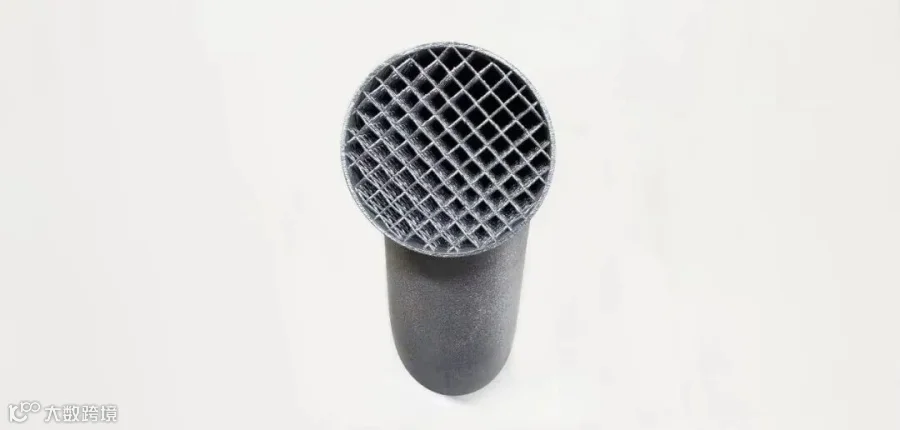

借助VoxelDance Additive设计模块，在原有模型基础上引入可调控的晶格结构，对关键区域进行针对性优化。
在分析中发现，零件的管口区域由于约束较少、热释放路径复杂，是最容易发生变形的位置。针对这一特点，软件支持在参数层级对晶格结构进行灵活调控，可以精细调整晶格的粗细及其空间分布，使刚性分布更加合理。
此外，晶格支撑结构还彻底省去了传统流程中变形补偿后需人工手动重新处理支撑的繁琐步骤，有效提升复杂精密零件的打印效率与成型稳定性。
VDA仿真模块：逆向补偿，精准控形
团队首先按照以上设计进行了打印验证。但扫描后发现，零件整体变形达到约0.4mm，仍超出设计公差范围。对于一款强调轻量化与结构精度的功能零件而言，这样的偏差意味着无法直接进入工程应用阶段。
添加晶格支撑后的模型本身包含约1200万个三角面片。复杂几何与大规模数据叠加，使仿真分析不仅计算量巨大，也对计算效率与精度控制提出了更高要求。
面对庞大数据和棘手的变形难题，团队使用VoxelDance Additive仿真模块制定了一套变形补偿方案。
1. 高精度仿真
将完整几何模型导入VDA仿真模块，充分利用其高性能并行计算能力，对打印全过程的热-力耦合变形行为进行精确仿真分析，预测残余应力与变形分布。
打印过程仿真
2. 变形补偿
基于仿真结果，软件自动生成反向补偿量，对原始设计零件进行预变形修正，使得打印过程中的变形与预修正量相互抵消，从而在冷却后获得尺寸精确的最终零件。
3. 补偿后打印与再次扫描验证

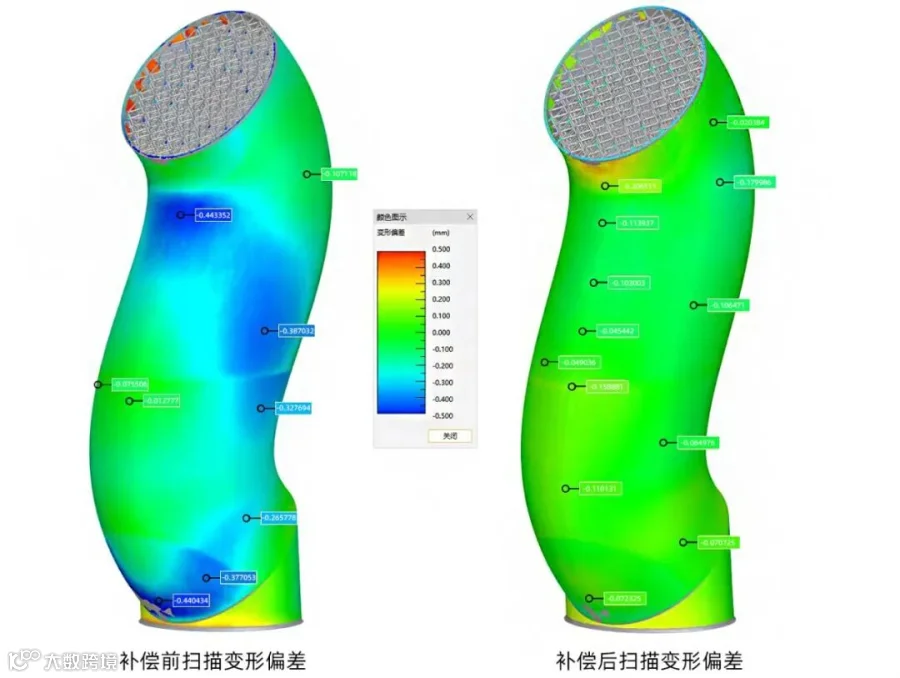

使用补偿后的修正模型进行第二次打印，对成品再次进行三维扫描，将实测结果与设计目标进行对比分析，验证补偿效果。数据对比结果显示：此前存在的严重变形问题得到了有效控制，整体尺寸偏差被收敛至0.2mm以内。
随着增材制造在高端装备中的应用不断深入，通用技术机床研究院也在持续探索复杂结构零部件的设计与制造边界。单纯依赖经验与反复试错的方式，已经难以满足效率与成本的要求。以仿真为核心、以变形补偿为手段的前置控制方法，使问题可以在打印前被识别，并在设计阶段完成修正，显著提升制造过程的确定性。在复杂结构与大规模数据情况下，这种方式也为实现高精度、可控的增材制造提供了更现实的路径。
