Voxeldance Additive 基础教程：软件界面和交互
>

Voxeldance Additive 基础教程：软件界面和交互

Voxeldance Additive 基础教程：软件界面和交互 VoxelDance 漫格科技
2020-08-24
2
导读：今天我们来学习一下Voxeldance Additive的软件界面和交互方式。一系列软件基础教程来袭！
"大家好，今天我们来学习一下Voxeldance Additive的软件界面和交互方式。"

点击下方视频，开始学习：Voxeldance Additive的软件界面和交互方式！
培训后掌握技能：
1. 认识菜单栏上的所有功能模块。
2. 黄色菜单栏右上角的用户登陆和软件更新。
3. 认识准备界面。
4. 学会使用裁剪视图查看零件横截面。
5. 三维视图的交互方式和快捷键。
6. 认识切片界面。



1.
软件界面

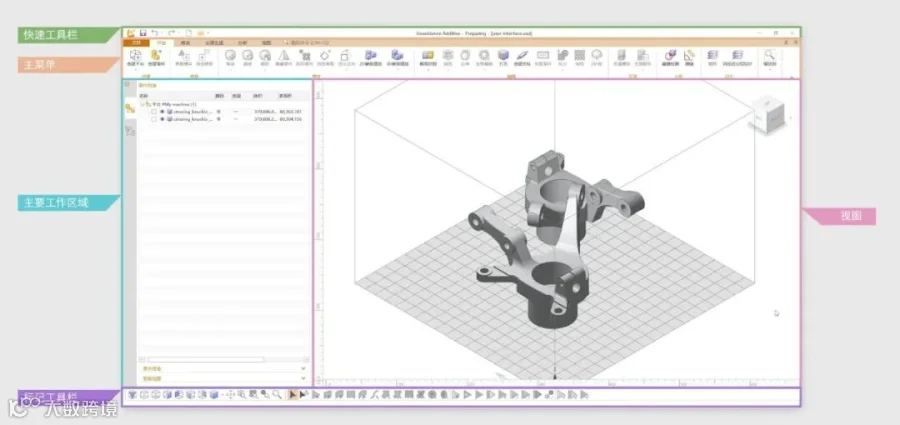

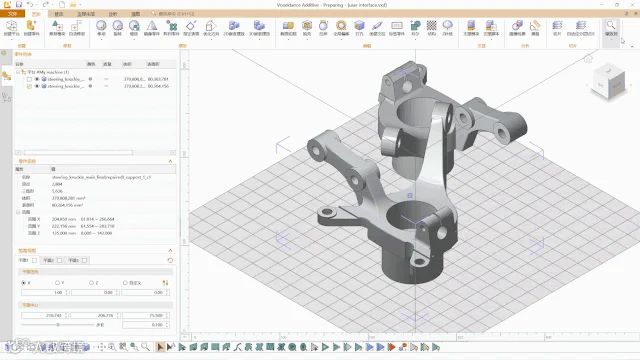

我们从上往下，将软件界面分为快速工具栏，主菜单，主要工作区域，视图和标记工具栏。


2.

快速访问工具栏

通过快速访问工具栏，你可以快速 保存、创建项目，打开文件。


3.

菜单栏

通过切换黄色菜单栏上的标签，可以查看文件，开始，修改，支撑生成，分析，试图，查找命令功能模块。

文件菜单可以查看软件信息，新建，打开，导出，另存为，选项，账户和退出软件。

开始菜单包括最主要的数据处理流程，打开软件默认显示的是开始菜单。

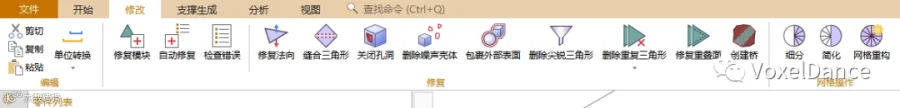

修改菜单包括更多手动修复工具和进入修复模块。

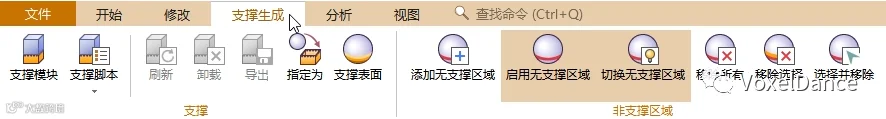

生成支撑模块包括所有的支撑生成工具，比如刷新，卸载，导出，指定支撑，查看支撑表面和更多无支撑区域工具。
分析菜单包括碰撞检测，壁厚，杯口，测量，切片分布，体积，成本和加工时间估算。

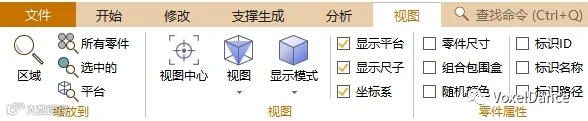

视图菜单包括缩放平台，显示模式切换等工具。


4.

用户登陆和软件升级

主菜单的黄色菜单栏右边是用户登陆和软件升级提醒。


5.

主要工作区域

主要工作区域左边的侧边栏包括：选项，准备界面，切片界面。


5.1 选项

选项可以对软件进行常规设置，包括语言，单位尺寸，重命名，颜色，和定制用户界面。

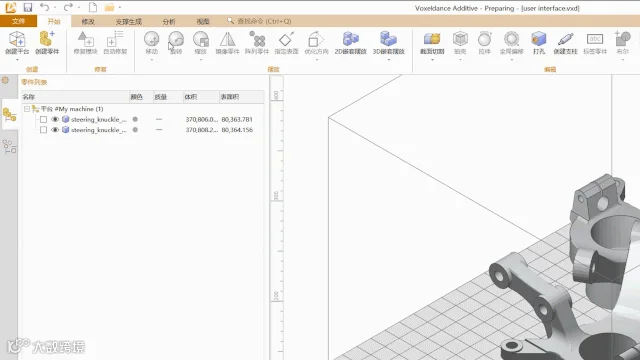

5.2 准备界面

准备界面是软件打开的默认工作界面。

准备界面左边包括零件列表，零件信息和裁剪视图。

零件列表可以查看平台名称，各个零件的名称，颜色，质量，体积，表面积。
零件信息可以查看更多零件属性，包括顶点，三角形和范围。

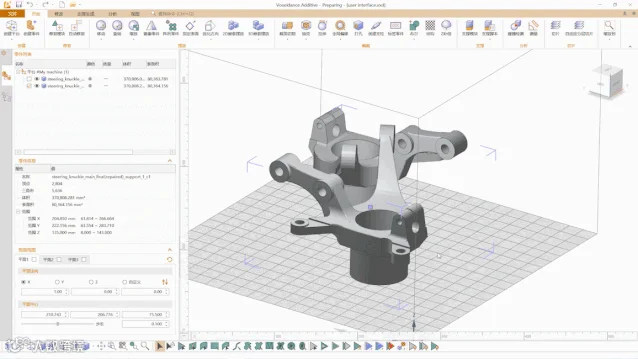

裁剪视图可以用来预览模型的横截面。

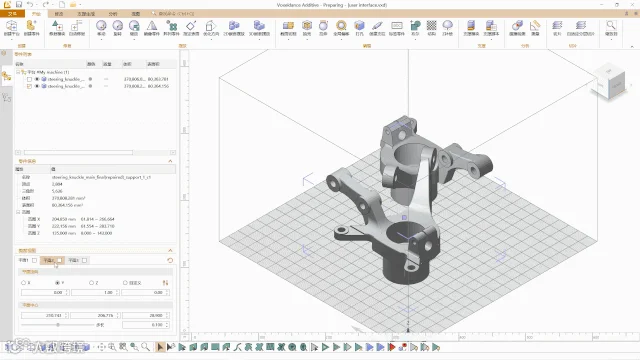

选择一个平面，选择平面法向，拖拽滑块来预览不同位置的横截面。

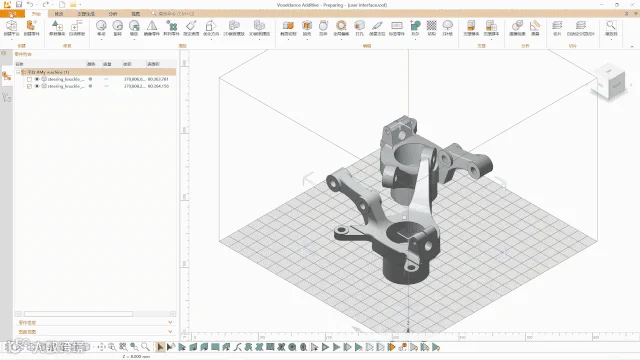

准备界面最主要的是三维视图，可以在三维空间内预览模型和打印平台。
滚动鼠标中键，你可以放大和缩小视图，
按住鼠标右键并拖拽，你可以旋转视图，

按住鼠标中键并拖拽，你可以平移视图，

如果没有鼠标中间，Alt+鼠标左键，平移视图，

Ctrl+鼠标右键，放大缩小视图。

通过点击右上方的立方体坐标系统的各个方向，你可以切换你的多个视图方向。
你还可以使用快捷键切换视图方向和大小。
f为轴测图，v为顶视图，b底视图，d左视图，G右视图，
f4缩放至平台，f2缩放所有零件，f3缩放至选中零件。
Voxeldance Additive 还支持 Space Mouse。

5.3 切片界面
点击切片标签，进入切片界面。
可以预览切片，编辑切片和创建填充线等。

6.
视图和标记工具栏
底部的视图和标记工具栏是可以隐藏的，右击主菜单空白处，取消勾选为隐藏。
