导读：设计师设计好一个三维模型后，是不是就可以直接发送给3D打印机打印就可以了么？当然不是！

设计师设计好一个三维模型后，是不是就可以直接发送给3D打印机打印了么？
当然不是！
从三维模型到3D打印机，必须要将三维模型进行一系列的处理和转化，生成为3D打印机可以识别的数据文件。这个处理和转化的过程就叫做，3D打印数据前处理。
Voxeldance Additive就是一款3D打印数据前处理软件，它合理规划3D打印前处理流程，连接了三维模型和3D打印机，帮助用户快速实现3D打印。
下面我们通过视频来看一下，Voxeldance Additive是如何帮助用户完成3D打印前处理的。



1.

什么是3d打印前处理

从三维模型到打印机，

我们需要对三维数据进行编辑和处理，

将其转换成能够被3d打印机识别和打印的文件。

这个编辑和处理的过程就叫做3d打印数据前处理。

2.

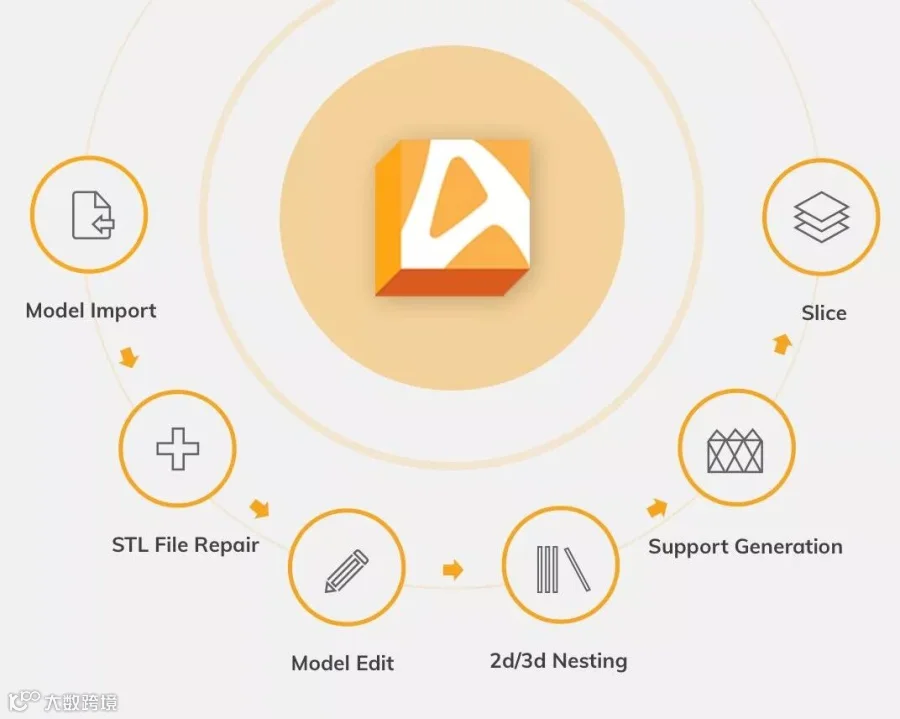

Voxeldance Additive软件中的3d打印数据前处理流程

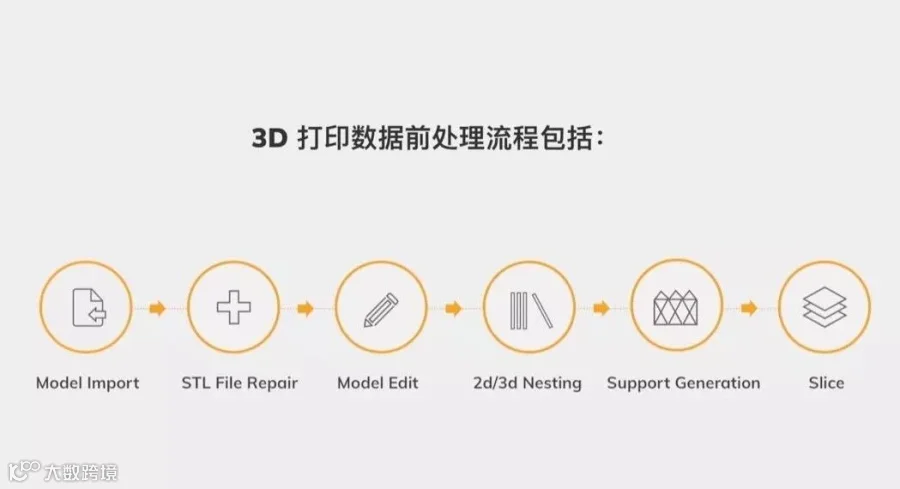

Voxeldance Additive 可以帮助用户快速完成3d打印数据前处理。在voxeldance additive软件中3d 打印前处理流程包括：模型导入，stl文件修复，模型编辑，二维/三维嵌套摆放，生成支撑，切片。

  3.

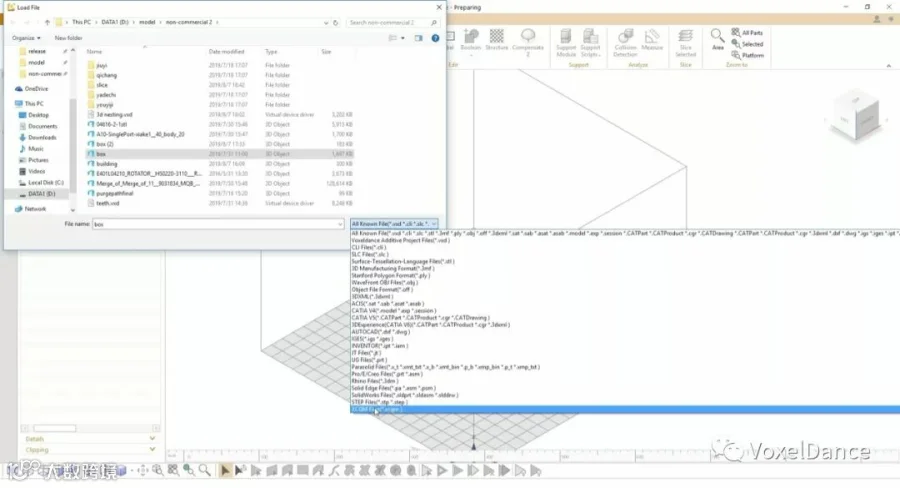

   导入模型

Voxeldance Additive支撑所有的cad文件格式。

4.

自动修复

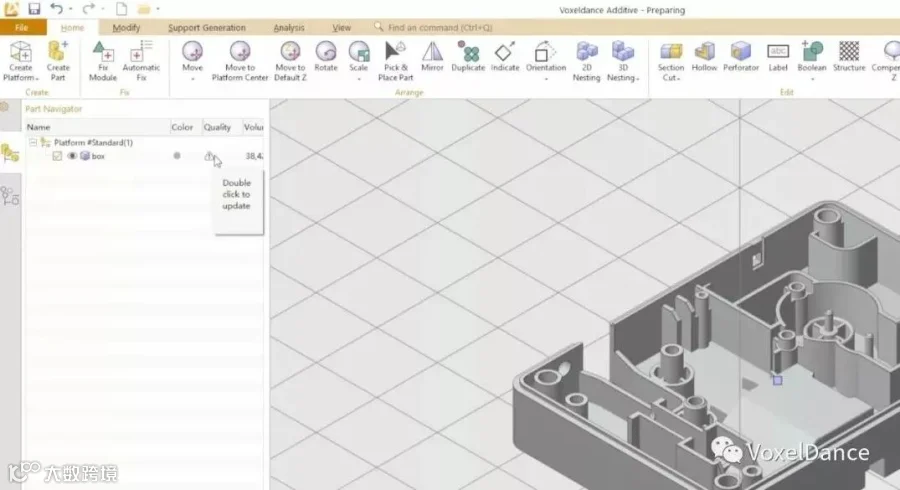

导入模型后，你需要检查一下模型是否有错误。
看一下零件导航中的零件质量，
如果是叹号，表示零件有错误，需要修复。
点击自动修复，文件能够在几秒钟内快速修复。

5.

设置打印平台

然后你需要设置打印平台，
点击平台定义，选择打印平台，使用打印平台。

6.

模型编辑


有时候，模型需要进行编辑，使其适合打印。

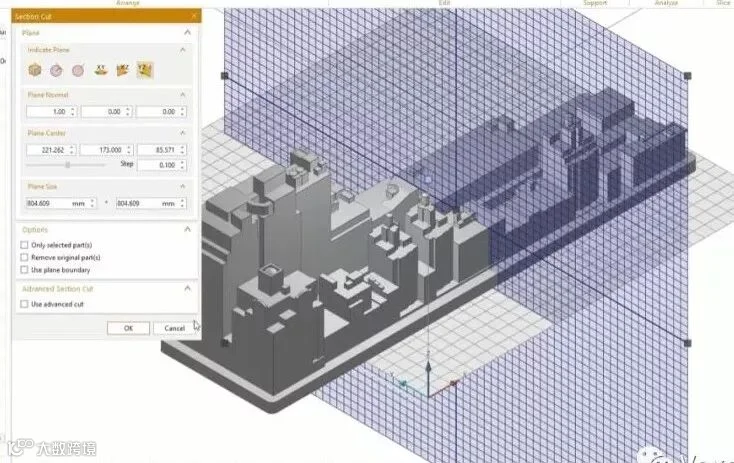

如果模型超出了打印平台，需要切短。

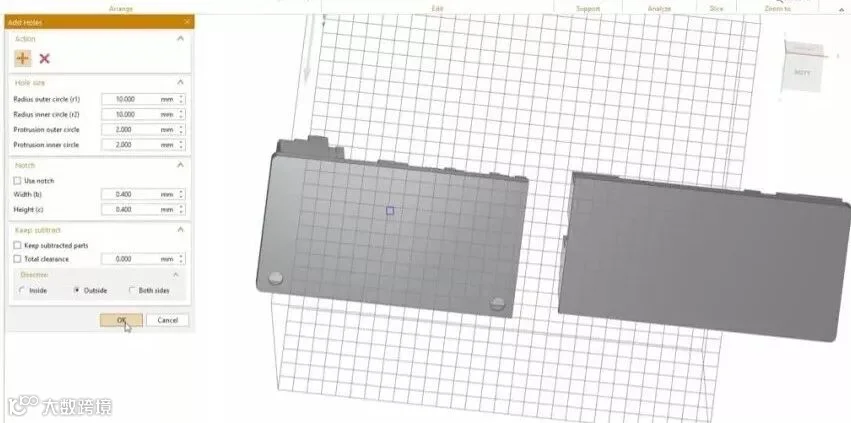

加壁厚，加孔，
这样材料就能从模型中流出。

7.

方向对比工具


下一步是在平台上对模型进行摆放。

对于单个模型，
你可以使用我们的方向对比工具来选择一个最优的摆放方向。

8.

二维嵌套摆放


对于多个模型，

使用二维嵌套摆放，你可以将模型自动摆放在打印平台上。

9.

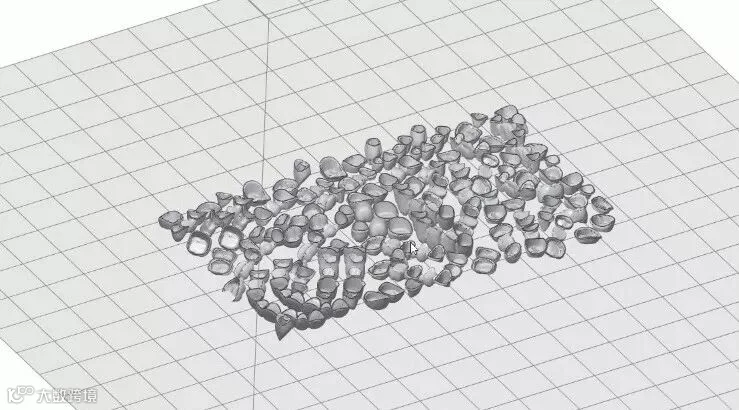

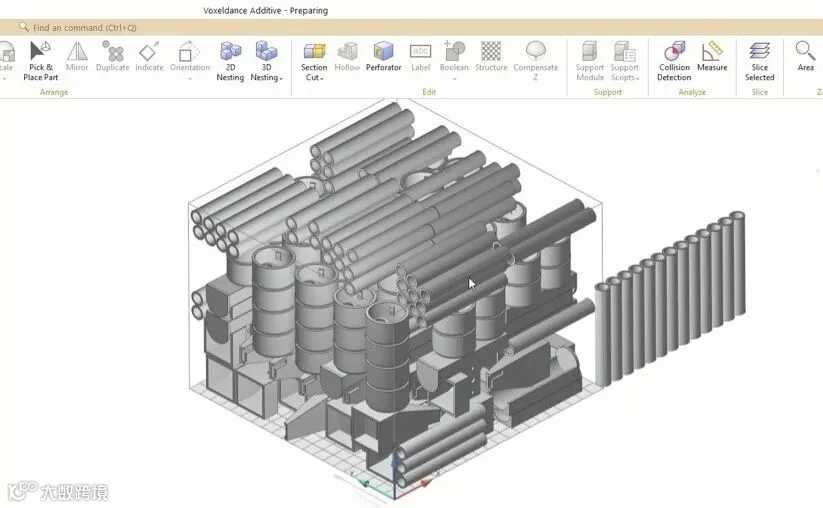

三维嵌套摆放

如果你的打印技术是sls，
使用三维嵌套摆放，你可以将所有模型自动摆放在三维打印空间内。

10.

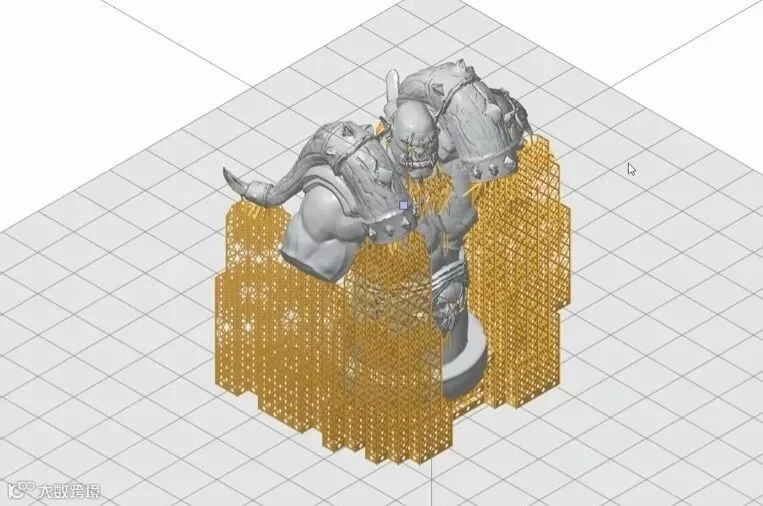

添加支撑

如果你的打印技术是slm, sla, dlp,
你需要给模型添加支撑。


11.

切片和添加填充线


最后，

你需要将模型切片，添加填充线，导出切片文件。
这些切片文件就能被3d打印机识别并打印了。
