在3D打印领域，金属凭借其复杂结构制造优势，成为众多行业的关键技术支撑。然而，打印过程中热应力累积引发的零件翘曲、收缩、扭曲等变形问题，尤其是在薄壁、悬垂及大尺寸零件制造中，始终是制约精度的核心瓶颈，导致“设计模型”与“实际成品”间存在显著鸿沟。
针对这一行业痛点，VoxelDance Engineering(VDE)仿真软件依托全新“扫描变形补偿”功能，构建“设计-打印-扫描-补偿-再打印-验证”闭环解决方案，成功攻克复杂薄壁零件3D打印精度难题。
VDE解决方案：以逆向思维破解变形难题
我们以一个曲面薄壁零件为测试对象，该零件壁薄且曲面多，对轮廓与尺寸精度要求严苛。我们通过利用VDE的标准化仿真流程，打破传统“试错法”耗时耗力、成功率低的局限，最终打印精度跃升66.2%，其中98.6%的大变形区域得到有效消除。VDE不仅显著缩短研发周期，更大幅降低了材料与时间成本。
图1 原始设计的薄壁零件CAD模型（92.317 x 45.230 x 104.600 mm）
VDE扫描变形补偿技术的核心逻辑在于“以终为始”，通过精确测量实际变形量，在原始模型上施加反向预变形，使补偿后模型经打印变形后“负负得正”，最终趋近理想设计。
1. 首次打印（基准测试）
采用FS200M打印机，以316L不锈钢为材料，按标准工艺参数打印原始薄壁CAD模型，获取基准测试件。

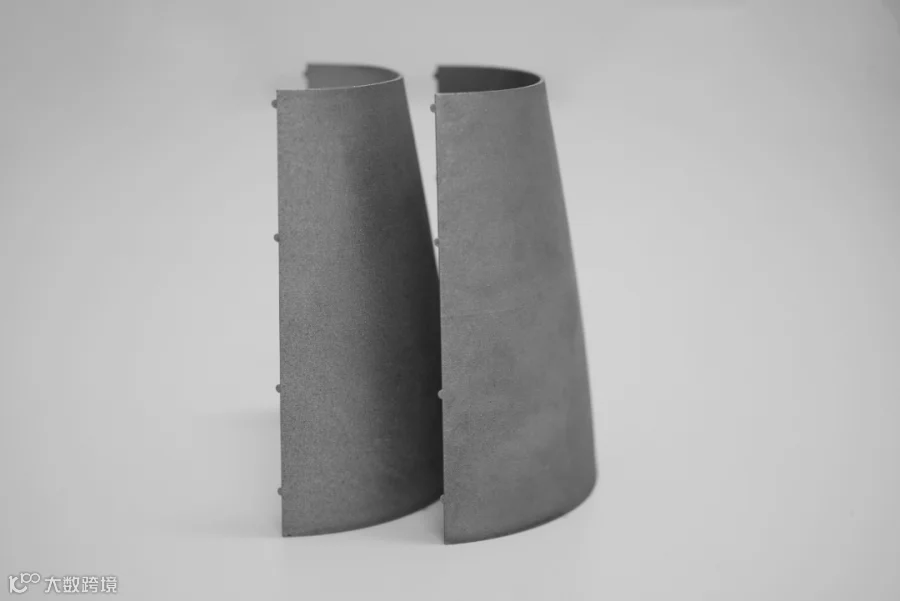

图2：首次打印出的薄壁零件实物
2. 扫描与偏差分析
使用高精度三维扫描仪RigelScan Plus采集数据，获取STL格式模型，并导入VDE软件与原始CAD模型进行对比。通过“粗配准（点对匹配/PCA）+精配准（ICP）”统一模型位置后，软件自动生成全域偏差云图（黄/红为正偏差、深蓝/紫为负偏差、绿/浅蓝在公差内），清晰显示变形情况，此次测试中原始打印件尖端和边缘出现±0.7mm严重变形。
图3 首次打印件的偏差分析图，显示出显著的变形

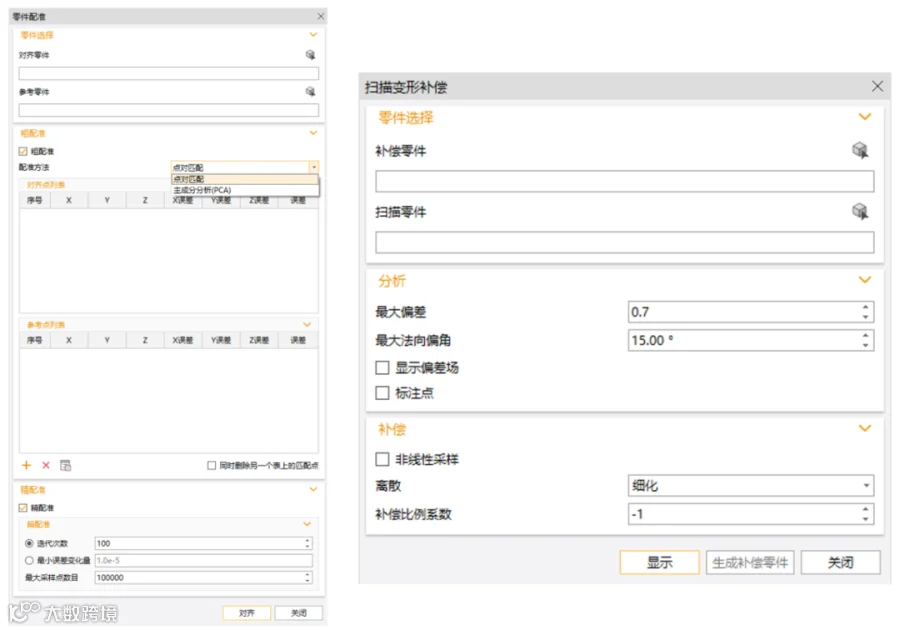

图4 零件配准及扫描变形补偿界面
3. 核心步骤：生成补偿模型
在VDE软件中启动“生成补偿零件”功能，系统自动计算得到零件变形场，并将其反向应用于原始模型。用户可根据需求调整补偿系数（默认值为1），得到经过精确逆向预变形的补偿模型。
图5 在VDE中生成的补偿后模型，几何形状经过了精确的逆向预变形
4. 二次打印及最终验证
保持打印机、材料、工艺参数与首次打印完全一致，将补偿模型进行二次打印。然后对打印件重复三维扫描与偏差分析流程，将结果与原始CAD模型对比，验证补偿效果。在补偿后打印件的偏差云图中可以看出，其绝大部分表面呈现绿色或浅蓝色，表明尺寸与原始设计高度吻合，显著减少了补偿前的黄、红、深蓝等高偏差区域。

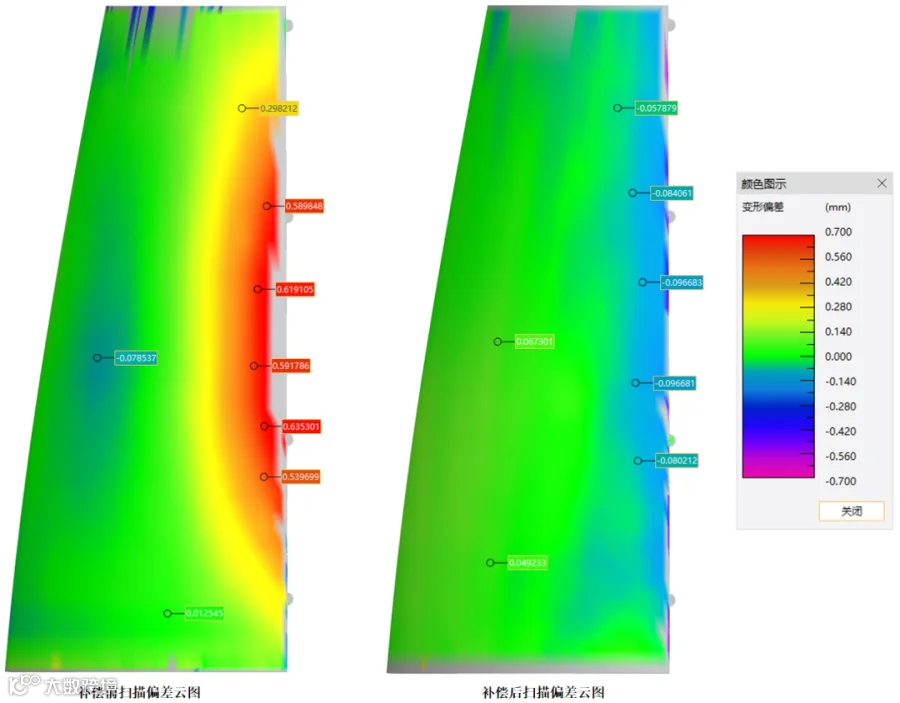

图6 补偿前（左）与补偿后（右）的打印件精度对比

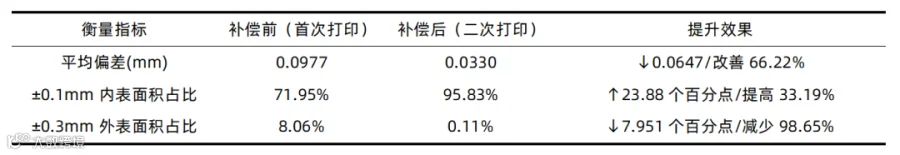

表1 VDE扫描变形补偿技术应用前后薄壁零件3D打印关键指标对比
成果显著：精度、效率与成本三重优化
本案例充分验证VDE扫描变形补偿技术的实用高效性。VDE通过扫描变形补偿功能为3D打印行业带来三大核心价值：一是实现高精度制造，突破复杂薄壁零件变形难题，确保成品符合设计意图、满足功能性原型严苛精度要求；二是缩短研发周期，将传统数周甚至数月的“试错调整”压缩为单次补偿打印周期，加速产品研发上市；三是降低综合成本，减少反复试错造成的材料浪费与设备工时占用，优化生产制造成本。未来，VDE将持续以技术创新推动3D打印行业发展，助力更多企业实现“设计即所得”的高精度制造目标。
