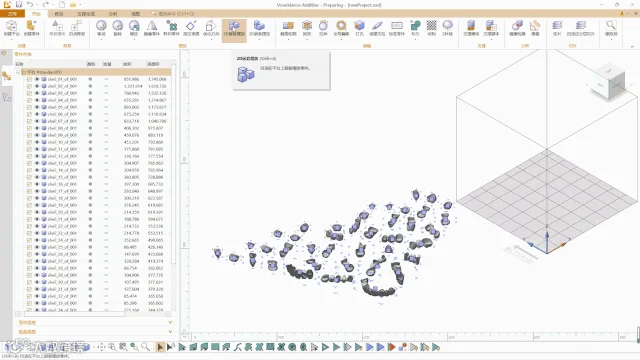

"当平台上杂乱放置多个零件时，使用Voxeldance Additive的二维嵌套摆放功能，实现零件的自动有序排列，摆放间距最小可以达到0.1mm。"
当平台上杂乱放置多个零件时，使用Voxeldance Additive的二维嵌套摆放功能，实现零件的自动有序排列，摆放间距最小可以达到0.1mm。Voxeldance Additive还提供多种摆放方式，比如按照零件高度摆放，从平台中心或者边角摆放等，可以避免后段打印时增加刮刀行程，大大提高打印效率，缩短打印时间。
培训后掌握技能：
1. 认识2D嵌套摆放设置对话框上的参数设置，对平台的上零件实现2D嵌套摆放；
2. 实现零件按高度摆放；
3. 实现零件从平台中心或者边角摆放；
1.

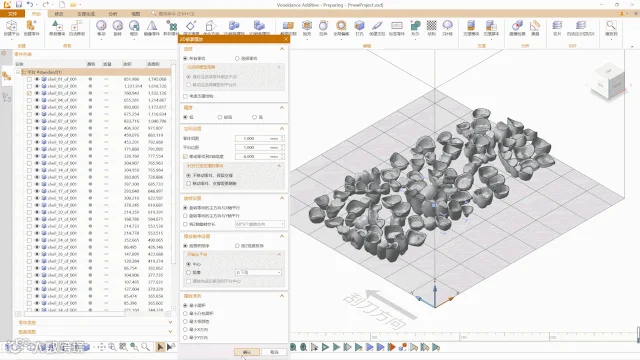

2D嵌套摆放对话框
设置对话框中主要分为选择设置、精度设置、空间设置，旋转设置，摆放顺序设置和摆放准则六个部分。
选择设置中，若选择“所有零件”，则对平台上的所有零件进行二维摆放。
若选择“选中零件”，则仅对选中零件进行摆放。而对于未选中的零件有两种摆放模式供选择，一是保持未选中的零件固定不动，二是移动未选中的零件到平台外。
若勾选“考虑支撑结构”，则会对零件的支撑一起进行摆放，避免支撑的碰撞；否则，只针对零件进行摆放。

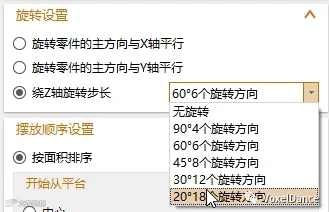

旋转设置中，可设置使其主方向与 X或者Y 轴平行 ,或者绕Z轴旋转。Z轴旋转步长可设置为无旋转，90，60，45，30，20度。
步长为90度时，模型在摆放过程中可从0度，90度，180度，270度四个旋转角度中选择一个最佳角度进行摆放。
步长为60度时，模型在摆放过程中可从0度，60度，120度，180度，240度，300度六个旋转角度中选择一个角度进行摆放。
45度，30度，20度，以此类推。
摆放顺序设置中，可旋转按零件面积摆放，按零件高度摆放，从平台中心摆放，从角落摆放，或者先从角落摆放再平移到平台中心。
摆放准则中，可选择最小面积摆放，最小凸包面积，最大相邻性，最小X /Y方向摆放。
最小凸包面积是指摆放的零件所组成的凸包面积最小。
最大相邻性是指摆放的零件相互之间相互接近的程度最大。

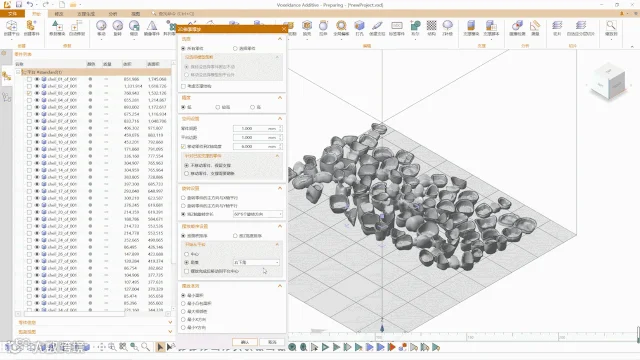

点击确认，执行摆放。现在零件已经紧密的嵌套摆放在平台中心。
2.
多种摆放方式

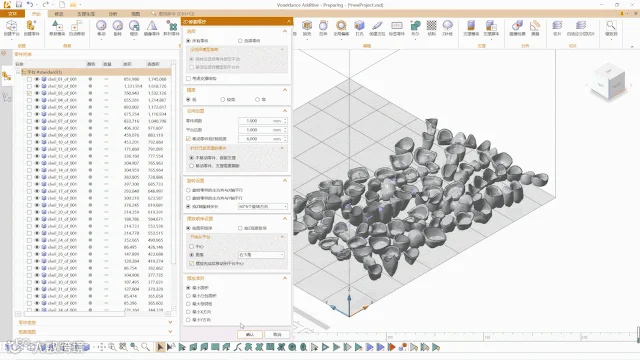

把旋转设置改为主方向与X轴平行，摆放完后，零件主方向与X轴平行。

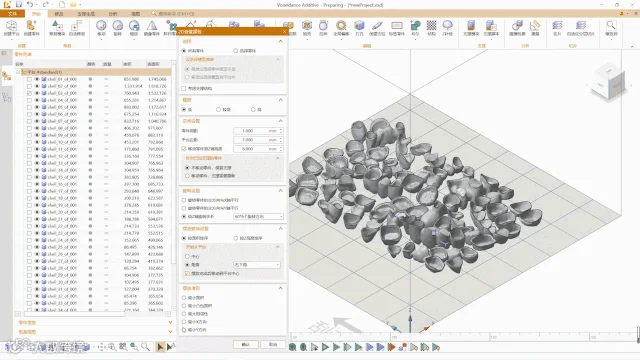

现在把从平台中心摆放改为从平台右下角摆放，则零件摆放在平台右下角。
再把摆放完成后移动到平台中心勾上，则零件从右下角摆放完后又平移到平台中心。
摆放准则改为最小y方向，则摆放完后，零件所占y方向宽度最小。
