现今，3D打印硬件的发展已经远远超过了软件的发展，因此一个创新的3D打印软件解决方案是促进增材制造行业发展的关键因素。
由VoxelDance公司开发的3D打印数据处理软件—Voxeldance Additive，是3D打印流程中必不可少的一环。软件开放的参数设置和多策略的路径规划，可以帮助厂商提高打印效率和质量。
作为少有的国产自主工业级3D打印软件公司，VoxelDance与3D打印OEM厂商紧密合作，为厂商提供最优的软件解决方案，释放3D打印硬件潜能。

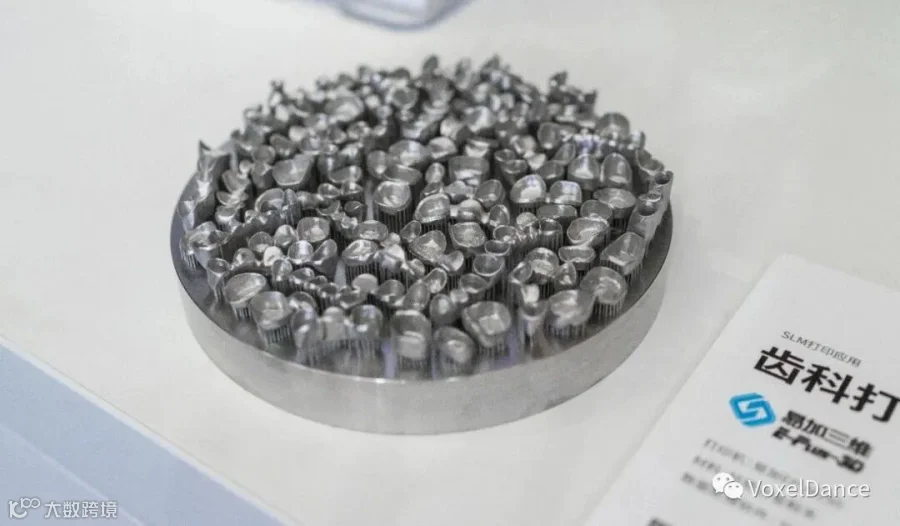

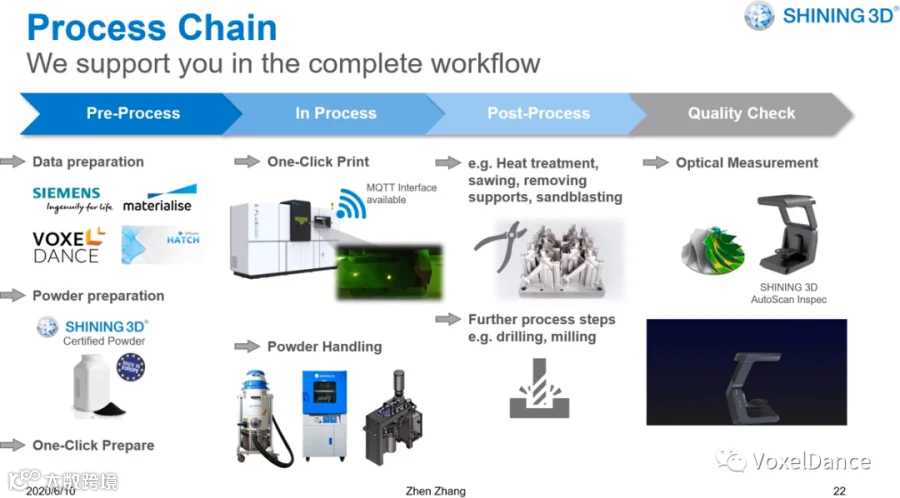

“VoxelDance软件具备了3D打印数据前处理所需要的所有功能，而且随着软件的不断升级，增加了自动支撑的类型，使得处理过程越来越高效。我们非常高兴地将VoxelDance融入我们整个流程链，将整套解决方案提供给欧洲的客户，并且提供了相应的培训，在市场上收获了很不错的反馈。尤其是在齿科打印领域….” ——张震，先临三维德国子公司，大客户经理
视频详细讲解
最后，用最新的三维扫描仪来扫描开瓶器，将扫描数据和设计文件做对比，来看一下打印结果是否精确。
这个开瓶器挂件通过拓扑优化设计与有限元分析实现了两个目标：
1、通过产品形态上的调整，使打印的支撑结构最少化，以减少材料消耗、打印时间和后处理的成本。
2、经过强度和压力的模拟，进一步“削除”冗余，让整个开瓶器的设计简洁、精干。
SHINING 3D，公众号：先临三维数字化与3D打印造物乐趣 I 金属3D打印批量制造开瓶器挂件

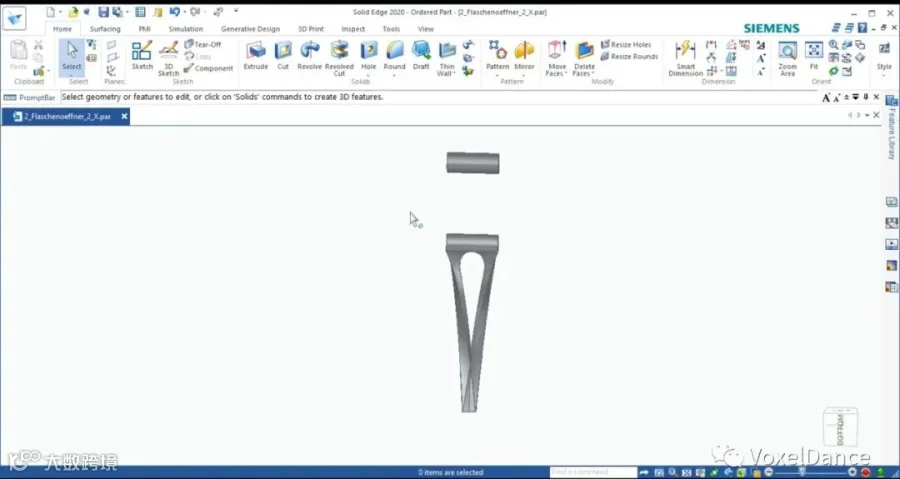

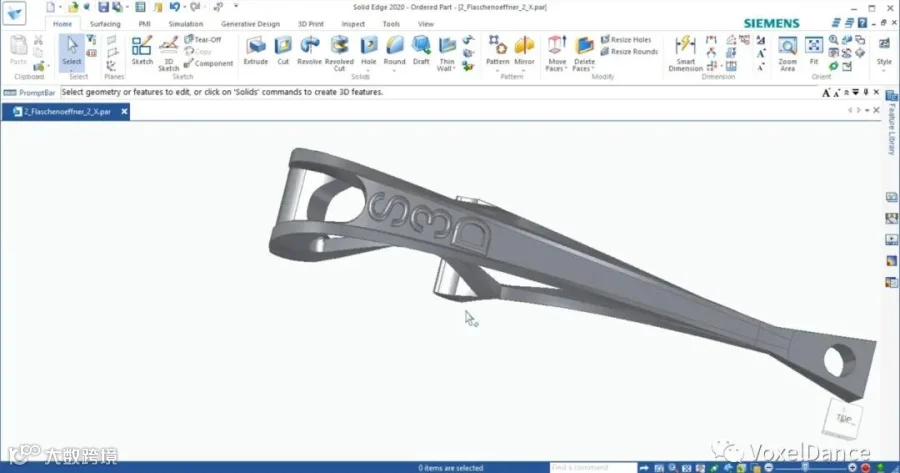

在现有设计的基础上，针对增材制造技术，我设计了把手。这个时候我已经想好了，我要竖直打印这个零件，并且在竖直摆放这个零件后，不需要支撑就能打印。
确定好打印方向后，设计时，相对于水平面不能有小于45度的面。

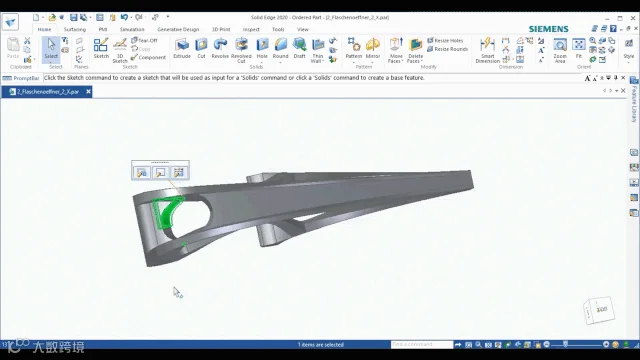

下面，连接前面和后面的零件。为了让零件更加强壮，创建其他结构连接开瓶器和瓶盖接触的部位。在零件上面加了一个面，加上先临的LOGO。我也创建了一些圆角，使其能够更容易打印。
因为这是一个开瓶器钥匙圈，我们需要在后面加上一个洞，用来挂在钥匙扣上。
根据先临的机器设置，无支撑打印一个空洞的直径大小可以达到25mm。当然这里设计的孔洞远远小于这个数值，打印的时候不需要添加支撑。

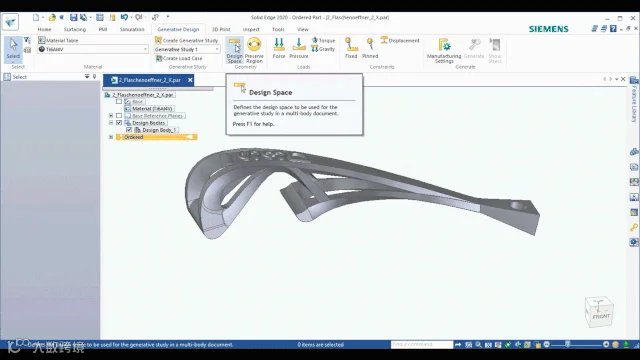

接下来的部分是生成式设计验证。我们来看一下是如何进行的。
先在软件的材料表格中设置材料参数为【TI6AI4V】。
工程师选择了钛合金（Ti6Al4V 23级）材料，确保最终成品即轻巧又牢固耐用。钛合金这种增材制造材料，通常应用于航空航天、国防、汽车（含赛车）、医疗和牙科等行业。它具有良好的机械性能：抗拉强度 1250 MPa 屈服强度 1080 MPa 硬度 36 HRC 断裂延伸率 12±2 % 屈服强度 1080 MPa
SHINING 3D，公众号：先临三维数字化与3D打印造物乐趣 I 金属3D打印批量制造开瓶器挂件

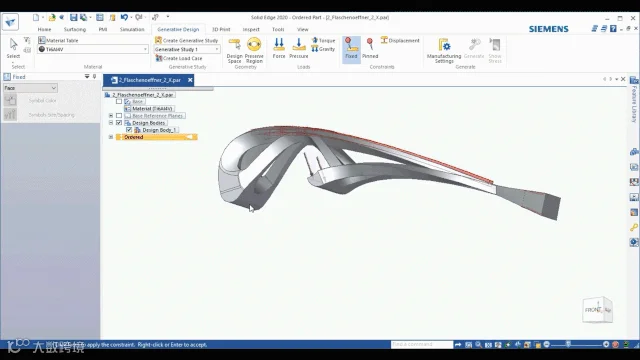

最重要的是设置力，我做了一些研究得到开瓶器和瓶盖的接触面上的力为160牛。我们也可以应用压力，重力和扭力，但这里我们只需要【固定】面，这里的固定面是前面固定瓶盖的面，这里的偏置距离，我们设定为0.5mm。

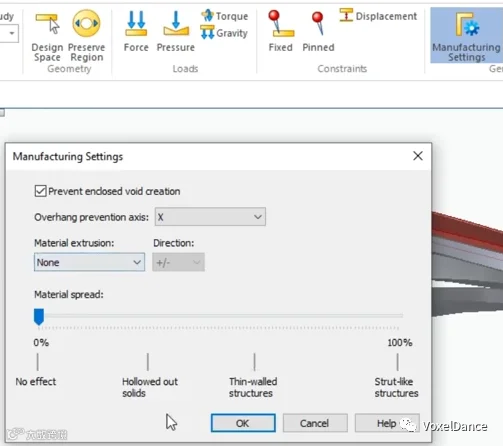

然后，我们设置一下加工设置参数。在这个优化设置中，我们可以设置对形状【没有影响】或者【镂空】或者【壁厚】或者【像支柱一样的结构】。我想要保持原来的形状，在重量上有一点点的优化。我会保持材料【材料传播】为0%。当然，我也要勾选【防止封闭的空隙产生】。

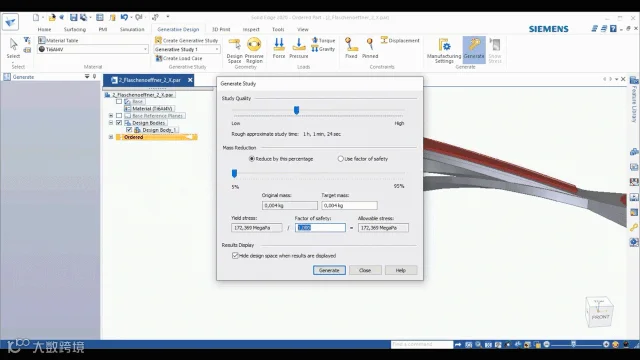

当我们点击【生成】，我们可以设置【学习质量】,这里会显示需要学习的时间。
如果我们想要减少质量，但我觉得一点点【减少质量】就够了，或者我们可以设置一个目标质量，或者设置一个【安全因子】。这里我觉得【安全因子】这个参数更加有意义，因为我们不想要我们的开瓶器断掉，然后我们点击生成。
生成完成后，你会看到模型会有一点点的变化。

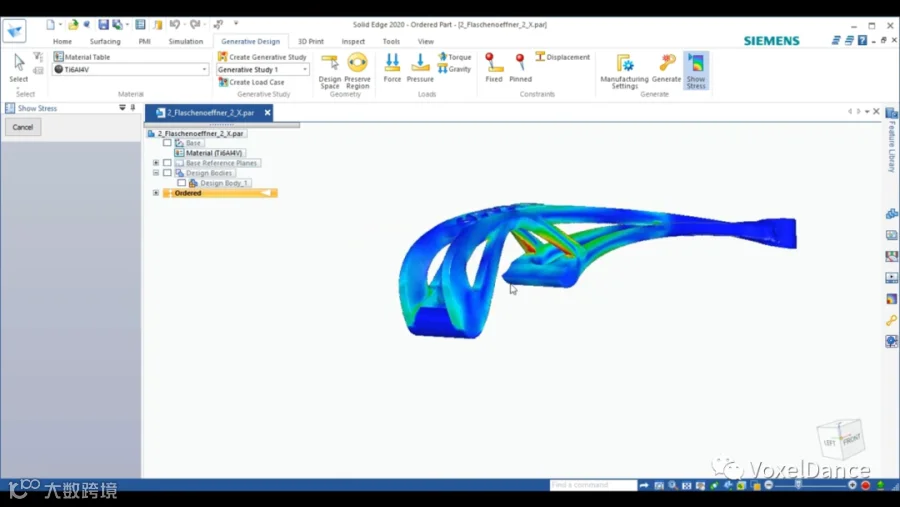

你可以看到不同的压力水平，红色的为最高的压力，蓝色是最低压力。

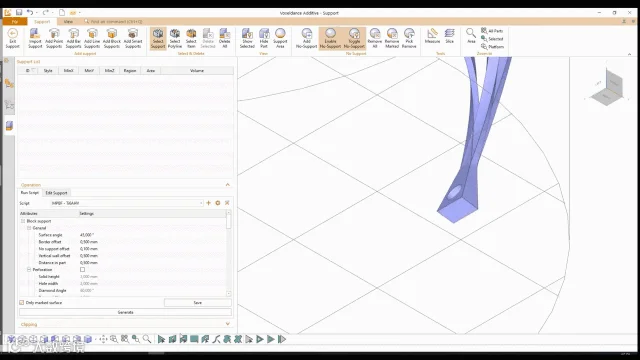

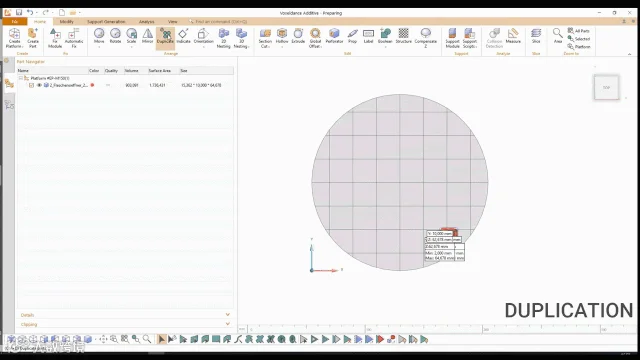

首先，我们把我们的开瓶器导入到Voxeldance Additive软件。

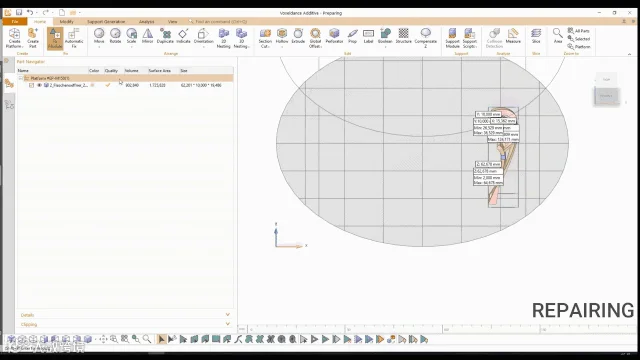

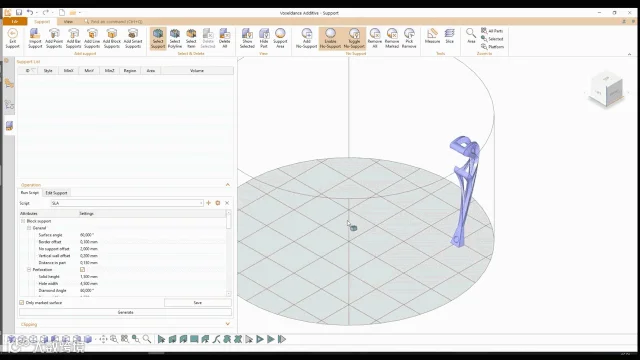

因为STL文件是由三角面组成的，所以零件质量可能没有很完美。在Voxeldance Additive软件中有修复功能，可以自动修复或者进入修复模块来修复零件。

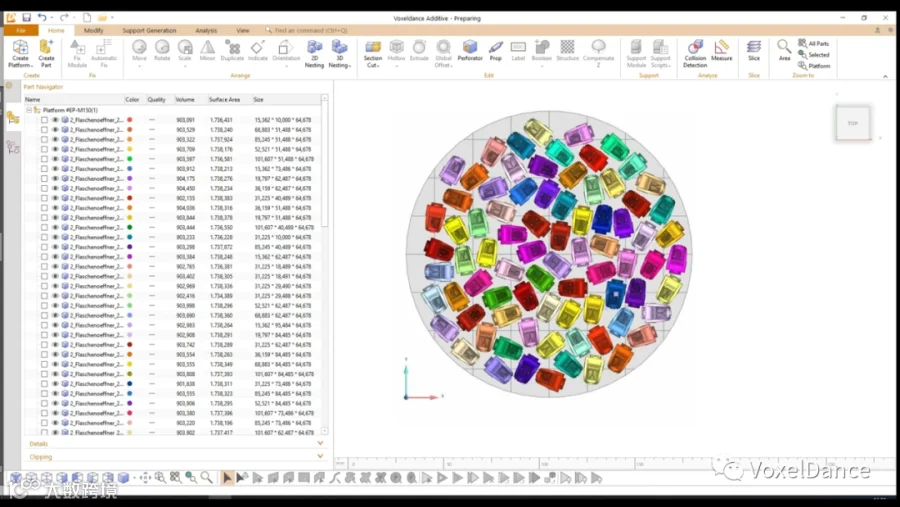

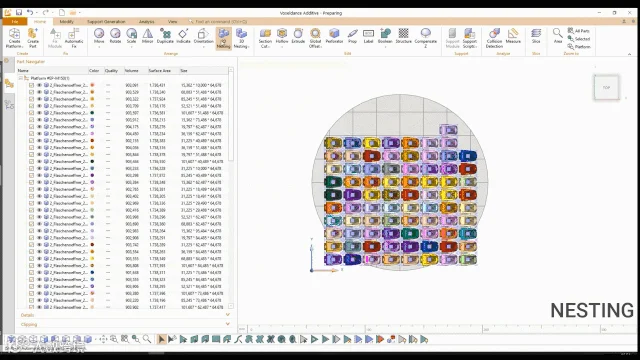

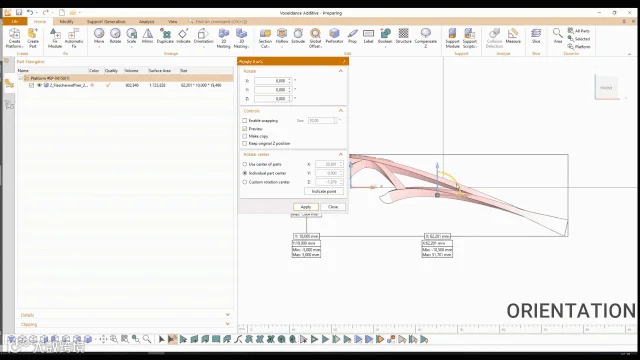

这里我们也可以看到0.5mm的间距有点过于接近平台了。我们再来做一次修改迭代。所有的零件以不同的方向摆放，同时零件到平台的边缘更宽，零件和零件的间距也变大了。

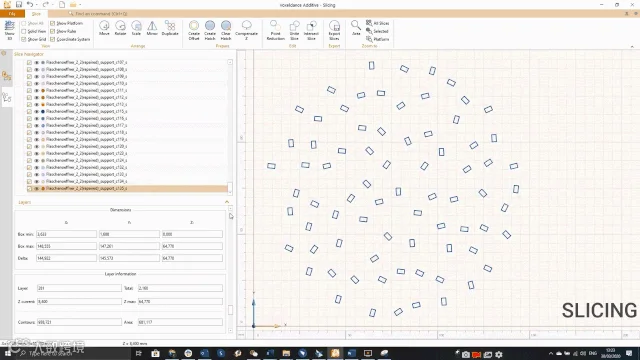

切片后，我们导出文件为.CLI文件，这些文件可以导入我们自己开发的软件【EPHatch】，并生成激光路径。

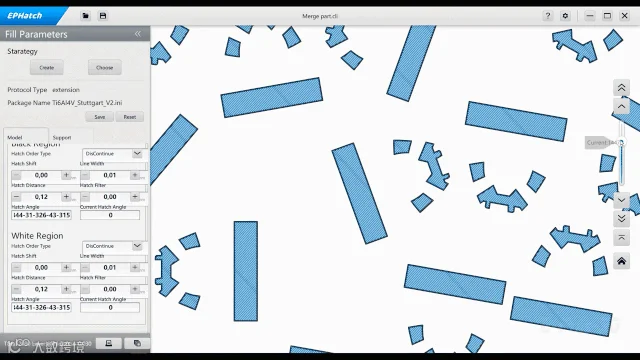

所以我们打开零件，和Voxeldance软件一样，我们可以一层一层的查看零件的切片。所以我们可以对所有零件填充路径或者填充部分零件。我把这些零件先合并了，这样软件就能更容易处理。现在【EPHatch】正在计算激光路径。

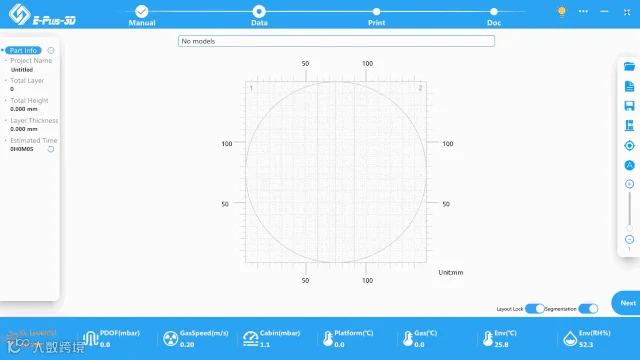

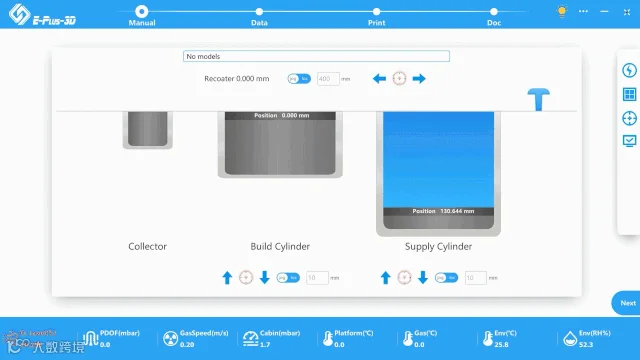

我们可以看到机器的控制界面，对其进行多种设置，比如，我现在在向下移动成型缸，我也可以用红色的按键将其回归到原位。
我也可以对供给缸做同样的操作，供给缸里面装的是我们的金属粉末，上面移动的记录仪表示金属粉末在被一层层地移动到左边，直到零件打印完成。
在这里我们也可以一层层的预览零件，如果我们选中一个零件，我们可以选择激光和扫描策略，我们可以重新放置零件，旋转，移动，或者其他操作。
点击右下角的下一步按键，点击准备，开始准备机器。也可以直接点击【GO】，机器会先开始准备，然后开始立刻打印。

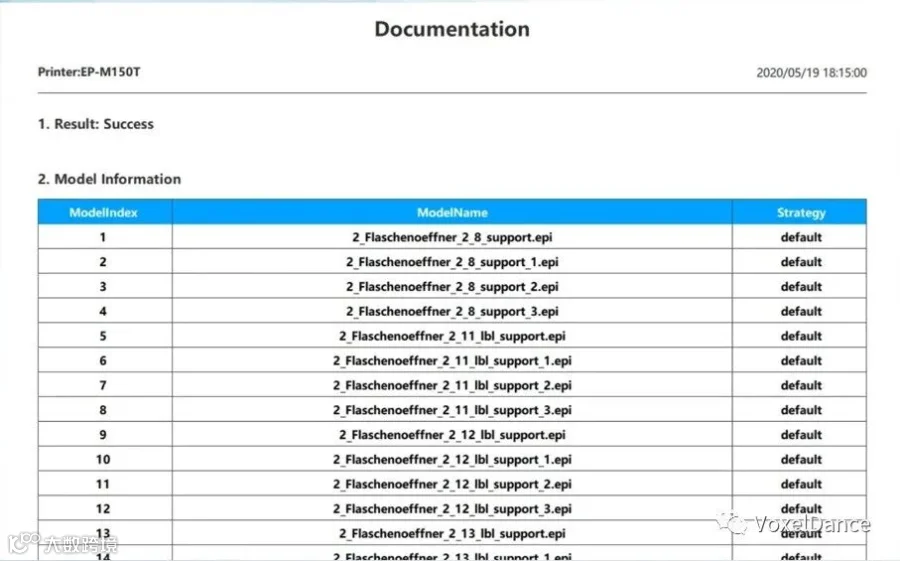

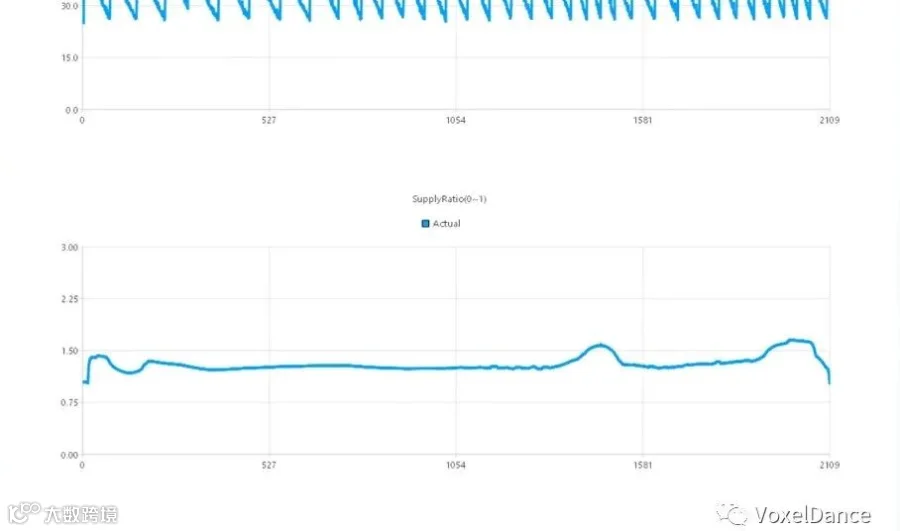

打印完成后，我们会得到一个文件，在打印过程中，机器会不停的测量底部工具栏里所有的尺寸，并且调整参数，例如氧气含量。这些参数都会被追踪，并且生成一个包含所有物理传感器功能的MQTT的报告，并发送到数据库，来连接机器和生产系统。

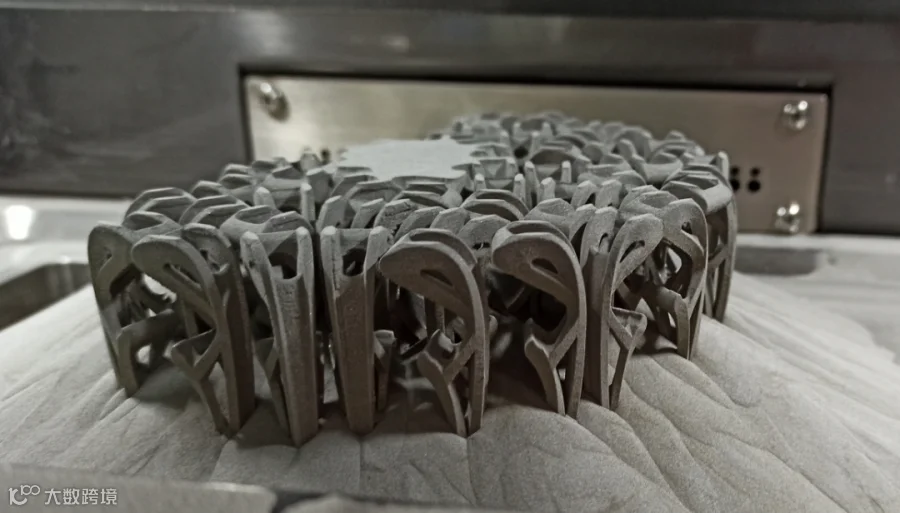

确认好文件后，我们取出这些零件并对其进行后处理。因此我们需要先等零件冷却，再去除零件。我们会回收这些金属打印粉末，为下一次打印使用。

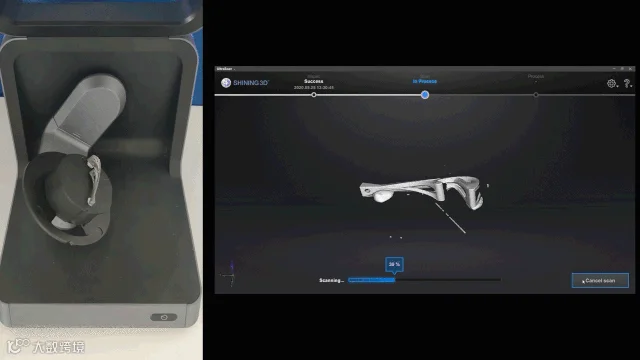

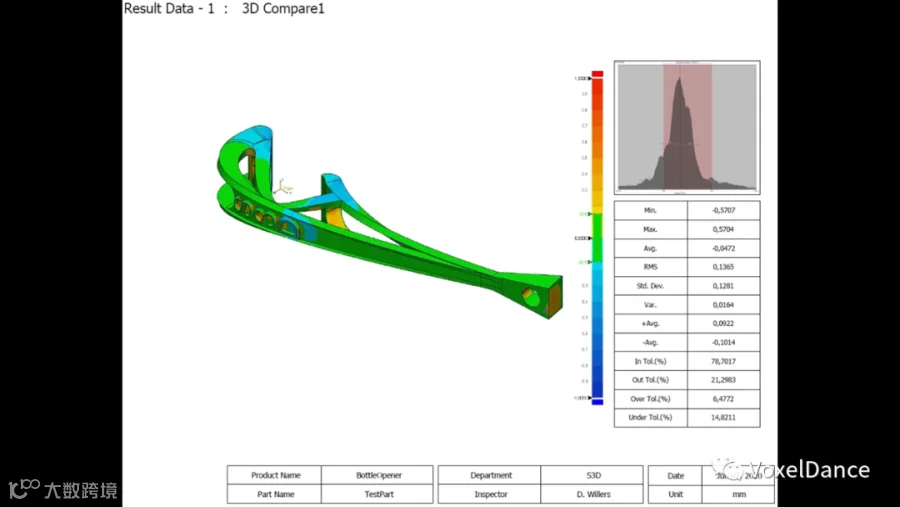

使用三维扫描仪AutoScan Inspe来验证我们的打印质量。
三维扫描仪由两个5百万像素的摄像头，旋转平台和其他高精度组件（精度小于10um）组成。我们需要编辑一下数据，或者裁切一下扫描的平台。之后，我们旋转零件方向，再次扫描。我们将两个扫描数据合并一下，最后得到最终的STL文件。
