真空干燥箱的结构及工作原理

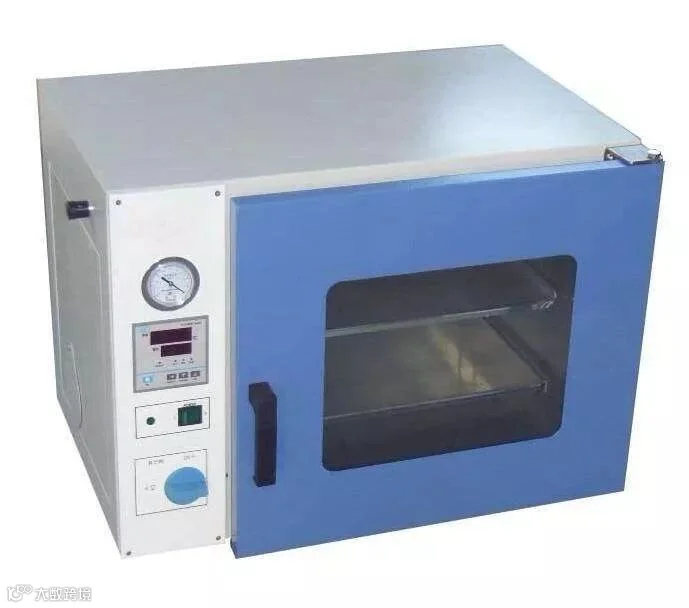

电热真空干燥箱外壳由钢板冲压折制、焊接成型，外壳表面采用高强度的静电喷塑涂装处理，漆膜光滑牢固。工作室采用碳钢板或不锈钢板折制焊接而成，工作室与外壳之间填充保温棉。工作室的内部放有试品搁板，用来放置各种试验物品，工作室外壁的四周装有云母加热器。门封条采用硅橡胶条密封，箱门上设有可供观察用的视镜。电热真空干燥箱的抽空与充气均由电磁阀控制，电器箱在箱体的左侧或下部，电器箱的前面板上装有真空表、温控仪表及控制开关等,电器箱内装有电器元件。

电热真空干燥箱可使工作室内保持一定的真空度并采用智能型数字温度调节仪进行温度的设定、显示与控制。该温度调节仪采用计算机技术对工作室内的温度信号进行采集、处理，可使工作室内的温度自动保持恒温。该温控系统属P.I.D智能控温，性能可靠、使用方便。

智能型温度调节仪均有超温保护功能。在设备工作过程中如果工作室内的温度超过设定温度值时，超温保护电路动作，切断加热回路。
