电磁振动试验台的操作说明

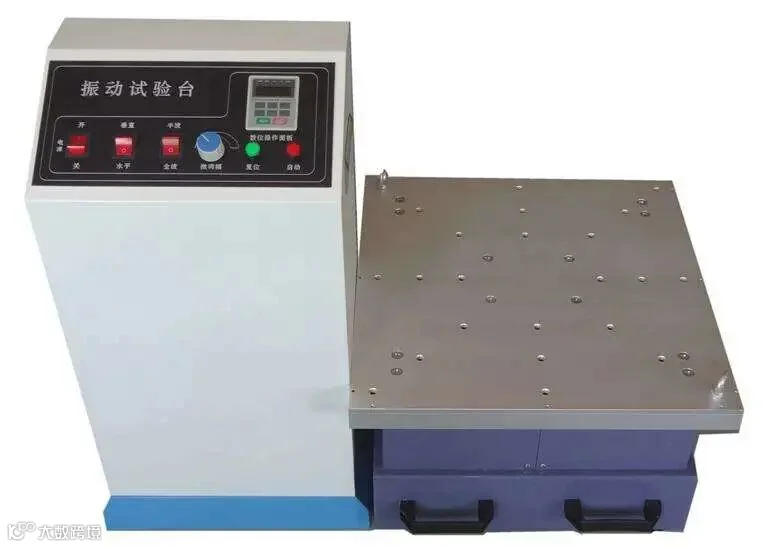

电磁振动试验台作为振动试验台的一种，主要用于测试电子产品（如电路板、电子芯片等）在运输、组装或生产过程中是否存在漏焊、虚焊、共振等问题，以下是振动试验台正确频率简易操作步骤，频率操作说明振动试验台的频率简要操作说明：

1、电源开关：电源开关为红色船形按钮，控制面板印有"ON"开，"OFF"关字样，按向"ON"方向为开，这时开关内指示灯会亮，表示电源接通，按向"OFF"为关。

2、功能开关：波型选择为一绿色船形按钮，控制面板上印有“全波”、“半波”字样,按向“全波”方向为打开，可进行有关功能调节输出的运行，按向“半波”方向，只能做半波功能调节器的功能输出。

3、三轴开关：三轴开关也为一绿色船形按钮，上方印有"水平"(X，Z轴)"垂直"(Y轴)字样，按向"垂直"方向为垂直输出，按向"水平"方向为水平输出。

4、微调调幅调节：为一黑色圆形调节旋钮，上方有指示旋钮位置的刻度线，顺时针旋转可调大振幅，反之减小。

5、功能调节控制器：它是振动机工作中枢所在，不同型号其构造，操作皆不相同，详见相应操作设定，通过其操作可作多种功能的运行。

6、电源插座：在控制箱后部，采用带保险的三芯扁插座，以前为电流保险丝座。

7、冲击功能：采用具有四芯孔的航空接头座，在冲击功能时把波型选择按向全波时输出，垂直，水平台面都可对接，再通过幅度调节来调节振幅。

8、垂直输出：采用具有四芯孔的航空接头座，在波型选择按向“全波”及三轴开关打到垂直方向时有输出，对应接到控制箱后部接垂直台机的垂直输出口。

9、水平输出：在控制箱后部，采用具有四芯孔的航空接头座，在波型选择按向“全波”，三轴开关选择为水平方向时有输出，对应接水平台机的水平输出口。
