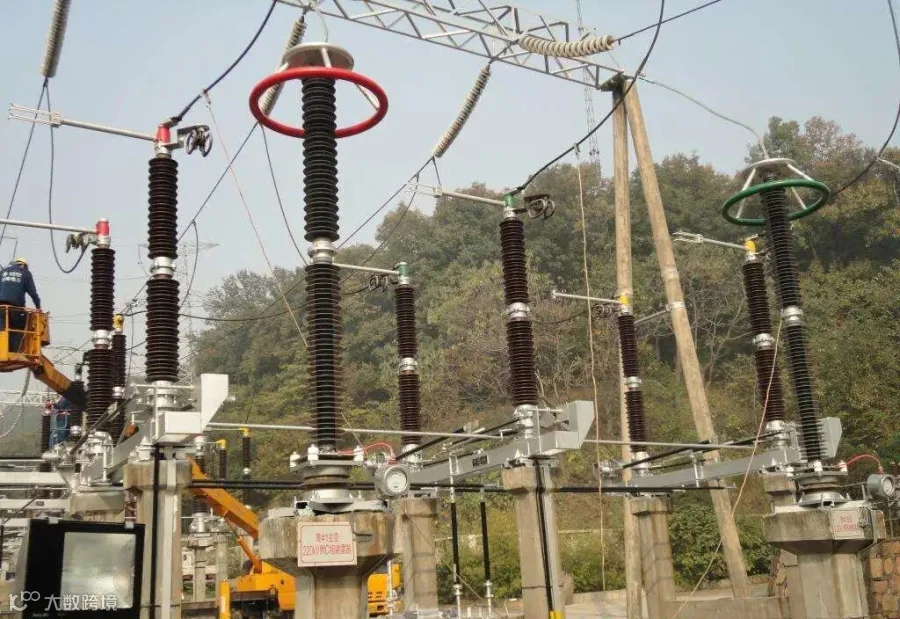

隔离开关、负荷开关及高压熔断器交接试验标准
一、隔离开关、负荷开关及高压熔断器的试验项目，应包括下列内容：
1.测量绝缘电阻;
2.测量高压限流熔丝管熔丝的直流电阻;
3.测量负荷开关导电回路的电阻;
4.交流耐压试验;
5.检查操动机构线圈的最低动作电压;
6.操动机构的试验。
二、隔离开关与负荷开关的有机材料传动杆的绝缘电阻值，不应低于文章《油断路器交接试验标准》中表1-1的规定
三、测量高压限流熔丝管熔丝的直流电阻值，与同型号产品相比不应有明显差别。
四、测量负荷开关导电回路的电阻值，宜采用电流不小于100A的回路电阻测试仪。测试结果，不应超过产品技术条件规定。
五、交流耐压试验，应符合下述规定：三相同一箱体的负荷开关，应按相间及相对地进行耐压试验，其余均按相对地或外壳进行。试验电压应符合文章《油断路器交接试验标准》中表1-2的规定。对负荷开关还应按产品技术条件规定进行每个断口的交流耐压试验。
六、检查操动机构线圈的最低动作电压，应符合制造厂的规定。
七、操动机构的试验，应符合下列规定。
1.动力式操动机构的分、合闸操作，当其电压或气压在下列范围时，应保证隔离开关的主闸刀或接地闸刀可靠地分闸和合闸；
(1)电动机操动机构：当电动机接线端子的电压在其额定电压的80%～110%范围内时；
(2)压缩空气操动机构：当气压在其额定气压的85%～110%范围内时;
(3)二次控制线圈和电磁闭锁装置：当其线圈接线端子的电压在其额定电压的80%～110%范围内时。
2.隔离开关、负荷开关的机械或电气闭锁装置应准确可靠。
注：①本条第1条第2项所规定的气压范围为操动机构的储气筒的气压数值;
②具有可调电源时，可进行高于或低于额定电压的操动试验。
