试验Ea和导则:冲击
GB/T2423.5-2019/IEC 60068-2-27:2008
GB/T 2423的本部分提供了确定样品经受规定严酷度的非重复或重复冲击能力的标准程序。本试验的目的是用来暴露机械薄弱环节和/或性能下降和冲击引起的累计损伤和退化情况，并且利用这些资料，结合有关规范，来决定样品是否可以接收。在某些情况下，本冲击试验也可以用来确定样品的结构完好性，或作为质量控制的手段。 本试验主要针对不带包装样品，以及在运输条件下其包装可看作产品本身一部分的样品。如果不带包装物品进行试验，将之归于受试样品。然而，如果物品是有包装的，就将产品及其包装视作为一个受试样品。
本部分和以往版本有哪些区别？

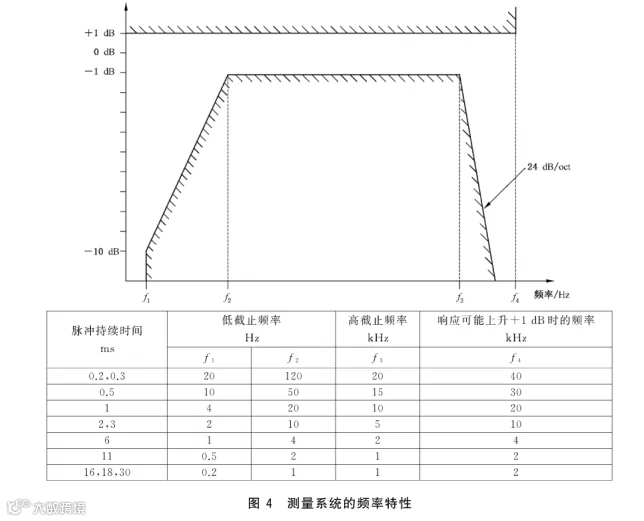

本部分代替GB/T 2423.5—1995《电工电子产品环境试验 第2部分:试验方法 试验Ea和导则：冲 击》和GIVT 2423.6—1995《电工电子产品环境试验 第2部分：试验方法 试验Eb和导则：碰撞》。本部 分整合了 GB/T 2423.5 1995 和 GB/T 2423.6—1995 的内容。与 GB/T 2423.5 1995.GB/T 2423.6- 1995相比,主耍技术变化如下：在4.2测虽系统中増加了采用低通滤波器时截止频率的要求;在第5章中增加了每个方向冲击次数的要求；图4中的表格将原GB/T 2423.5—1995的图4和GB/T 2423.6—1995的图2的表格合并；表1的严酷度等级有所增加。
试验用到的三种波形是哪些？
规定的基本脉冲波形如下：
——半正弦波：正弦波的半个周期.如图1所示；
——后峰锯齿波：具有短的下降时间的不对称三角形.如图2所示;
——梯形波：貝有短的上升和下降时间的对称梯形,如图3所示。
有关规范应给岀那些相关的信息？
a） 脉冲波形
b） 容差
c） 速度变化
d） 横向运动
e） 激励轴、试验姿态和试验轴
f） 安装方法
g） 严酷度等级
h） 冲击方向和冲击次数
i） 预处理
j） 初始检査和功能检测
k） 功能检测
l） 工作方式和功能监测
D） 恢复
n） 接收和拒收的判据
O） 最终检测
