随着全新保时捷Cayenne E-Hybrid 上市，作为保时捷豪华插电式混合动力车型在新能源领域的高端车系自然吸引了不少车玩爱好者的喜爱，随着经济文化的迅速发展，车迷朋友们对车的想法越来越多，改装汽车这件事情也逐渐变得流行了起来，此项目需要对车身外饰和内饰座椅系统以及行李箱内装件系统进行改装优化设计。
为了保证扫描精度我们使用思看Mscan全局摄像测量系统获取整车后半部分内外饰空间定位点，再搭配思看PRINCE775手持式三维激光扫描仪进行三维数据获取，工程师在扫描数据的基础上用CATIA软件进行逆向建模得到三维CAD模型，设计师再对其进行优化设计修改提高设计效率。
操作流程
1、准备流程

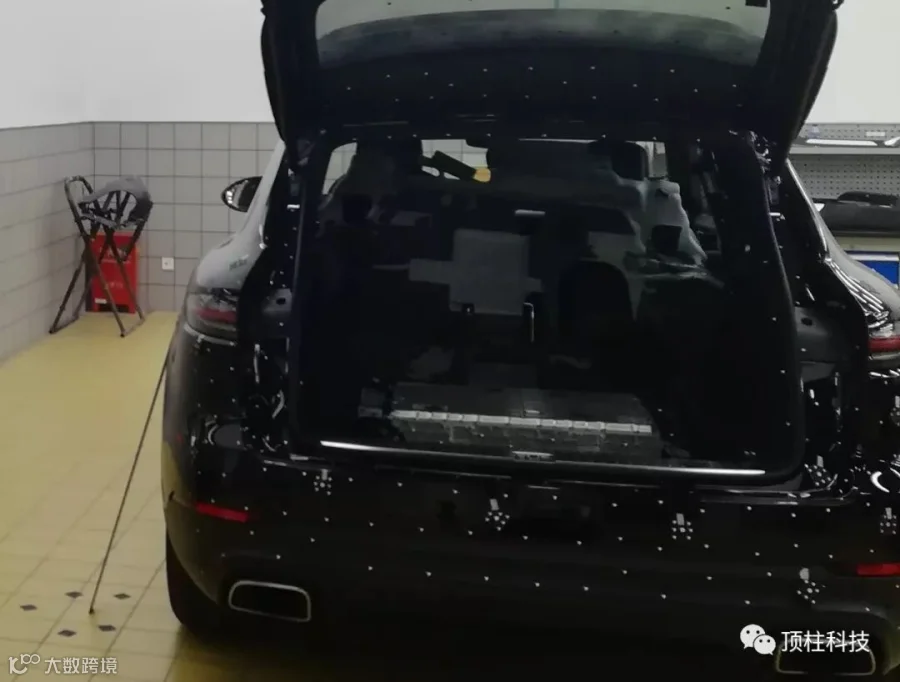

为整车后部内外饰需要扫描位置贴标记点，用时60分钟。
2、数据采集

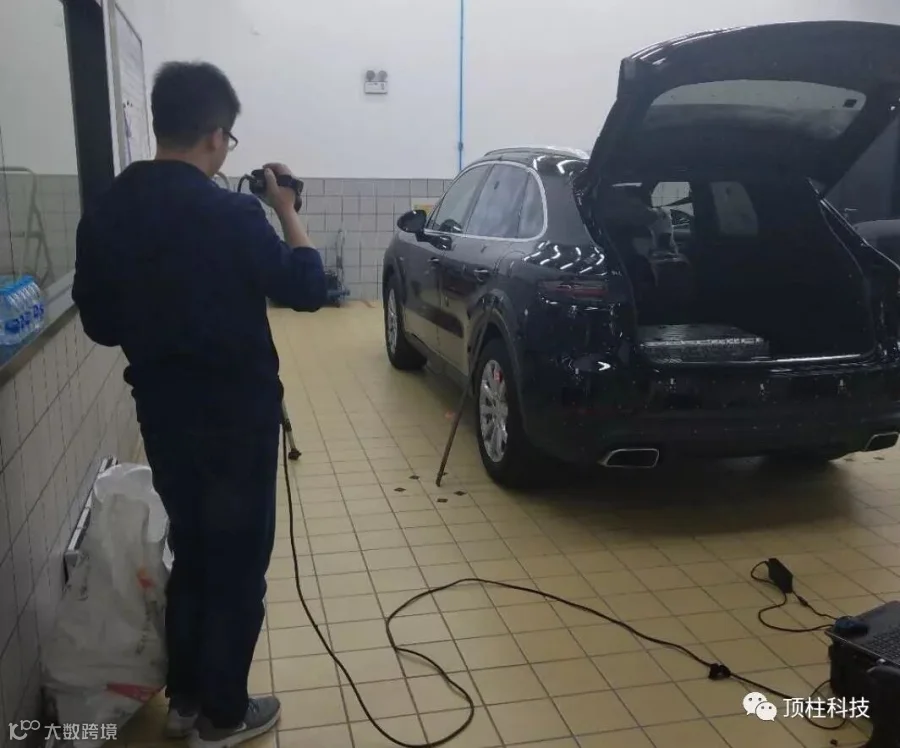

使用全局摄像测量系统获取整车后半部分内外饰空间定位点，用时20分钟。

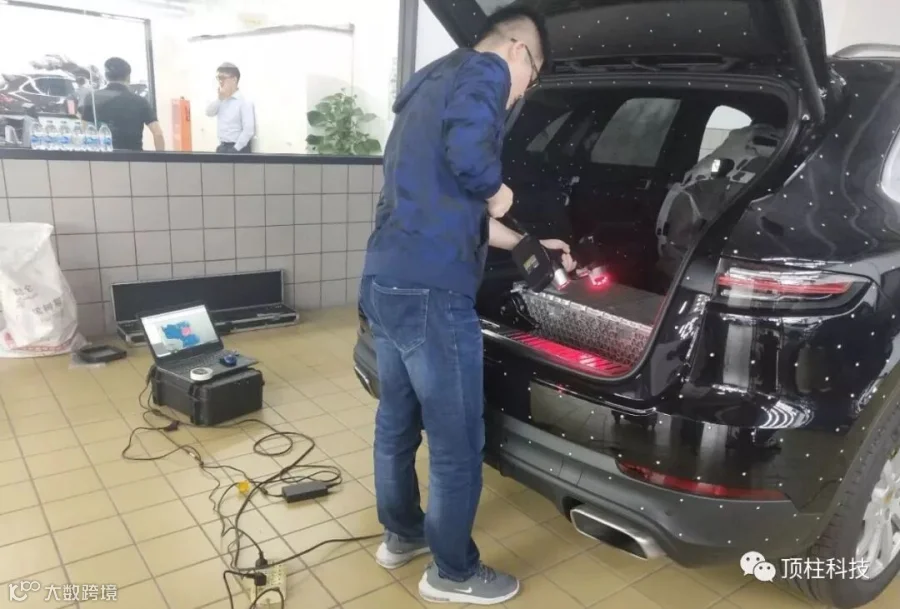

将全局摄影测量系统获取的空间定位点导入扫描软件ScanViewer，使用手持式扫描仪进行数据采集，即使扫描车辆颜色为亮黑色也无需喷涂显影剂即可轻松扫描出高质量点云数据，用时180分钟。
3、数据处理

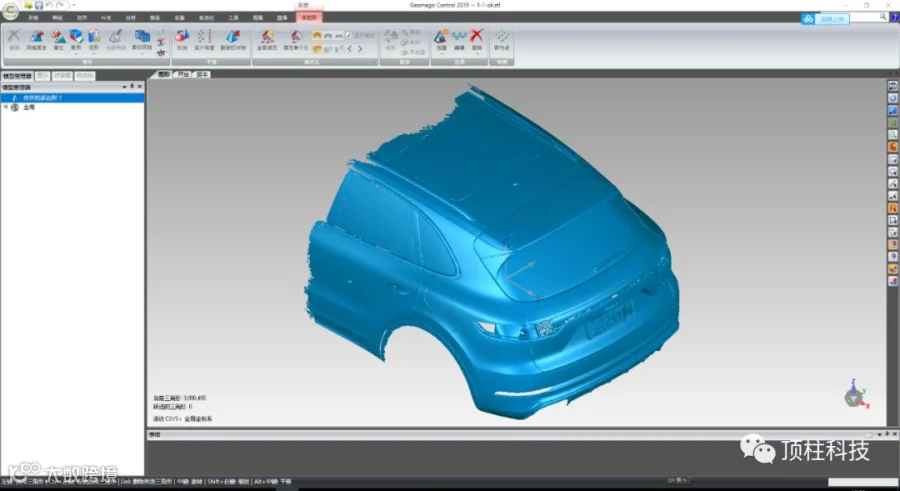

所需扫描数据采集完整后，将扫描点云数据进行处理优化，导出STL文件。
4、逆向建模

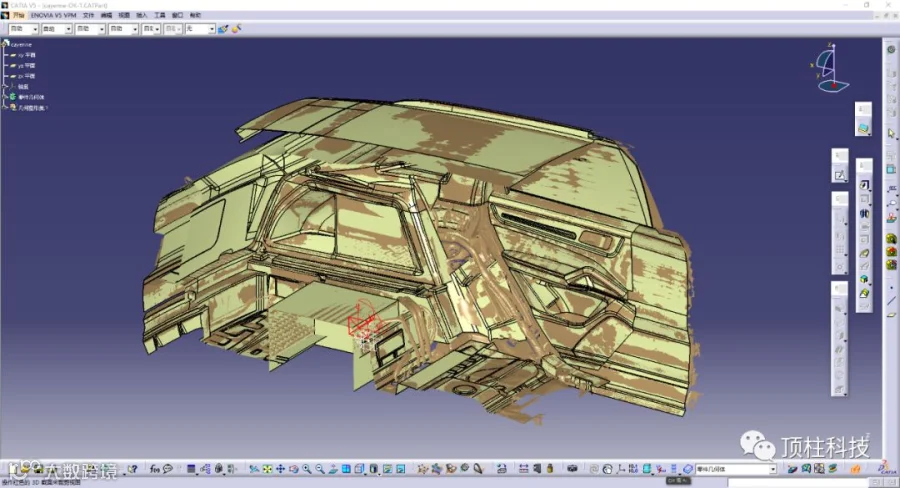

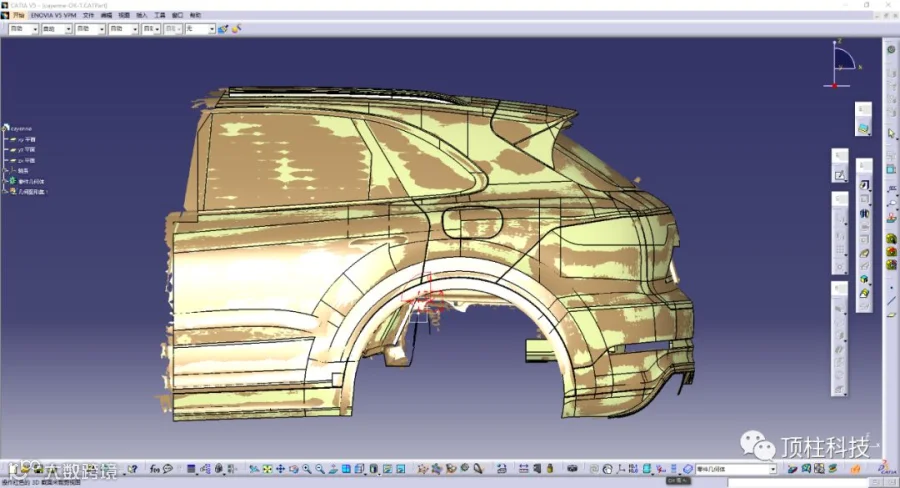

将STL文件导入工业设计软件CATIA中建立好坐标系并运用软件逆向模块进行逆向建模，用时72小时。

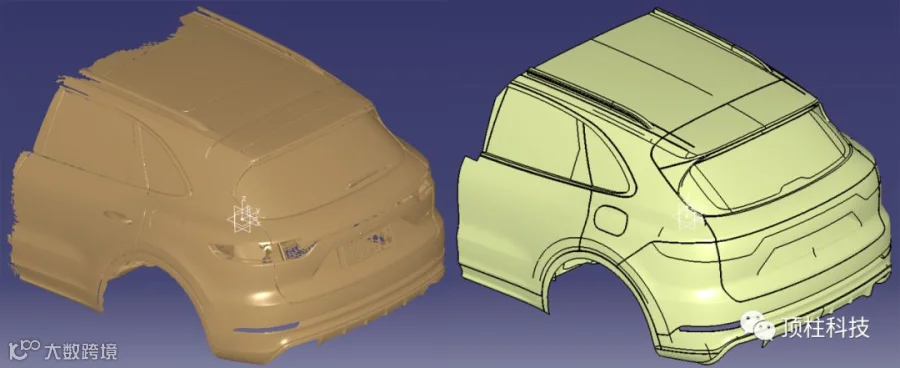

使用工业设计软件CATIA完整的逆向出STL数据的CAD数模并导出STP文件，交付给客户进行后续的改装优化设计，符合客户对数据的改装设计要求，提高设计效率。
