智能声波燃气PE管道定位仪
ET-100操作指导手册
华智鼎晟科技（深圳）有限公司
一、企业简介
华智鼎晟科技（深圳） 有限公司是集科研、设备制造、探测仪器生产、维修施工、管线探测检测技术服务于⼀体的综合性高科技公司。公司技术力雄厚，管理科学严谨，不仅拥有国内知名探测专家带队的经验丰富的探测技术服务团队，还有⼀批毕业于复旦大学、重庆大学、电子科技大学的计算机和电子信息专业的5G信号驱动领域专家级的高水平人才进行技术研发。目前研制推出的产品有智慧燃气PE管道声波定位仪和大埋深金属管道定位系统，设备性能达到国内领先水平。
二、产品概述
开发背景：
燃气PE管不导电、不导磁，敷设环境复杂多样，其管道定位⼀直是行业的难题。近年来通过声波探测技术的引进和推广 ，给专业勘察测绘队伍进行燃气PE管网探测普查提供了很好的途径和实施方案，但因城市燃气管线敷设环境复杂和现有设备技术应用局限以及存在短板不足，导致声波设备对于无地下管线探测经验的人员使用效果不理想。其中车流、人员脚步和机械振动等外界噪音对设备探测效果的干扰，钢管和PE管交错敷设、埋深较大的穿越管道以及声波在极限状态传输等情况设备使用受限，致使声波技术对于诸多疑难不明PE管线探测存在着应用的瓶颈。
对于这些问题，我公司在国家地下管线资深专家带领下，组织国内5G技术的专家团队，打造⼀款“傻瓜相机”式的先进仪器，取消人为主观判断，依靠仪器本身显示，将原本只能由勘察测绘专业人员使用的专业探测设备改变为界面友好、操作简单、上手容易、探测精准的普惠型高科技仪器。
设备原理：

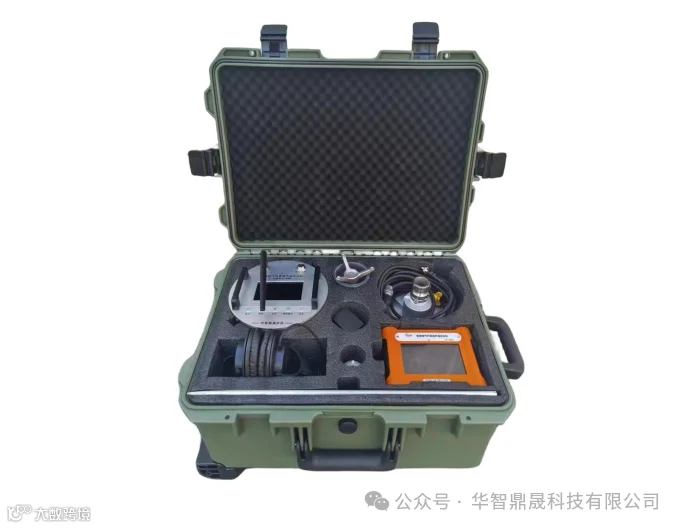

智能声波燃气PE管道定位仪ET-100,是应用于精准定位燃气PE管道位置、走向及连接关系的专业型探测设备。

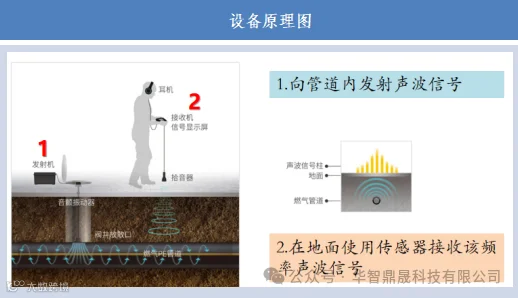

ET-100通过声波驱动器向燃气管道附属设施（阀井放散阀、调压箱、调压柜及可接入口）发射特定频率的声波信号，信号沿管道定向传播至远端（原理图中1）。该声波信号在管道压力气体中定向传播的同时，通过管壁土壤立体传播至地面;同时接收机在地面上捕捉该声波信号，通过持续接收信号并根据声波信号值判断精确定位（原理图中2）。远离管道垂直地面投影中心，信号逐渐减弱。

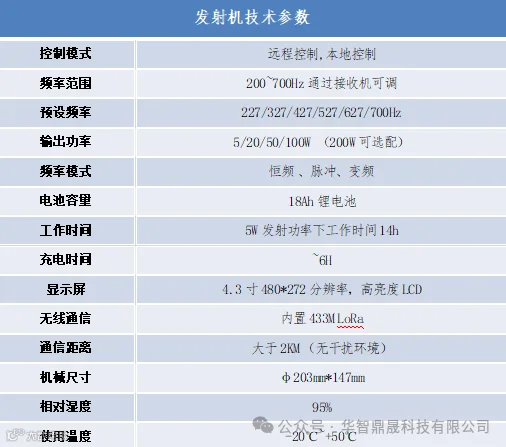

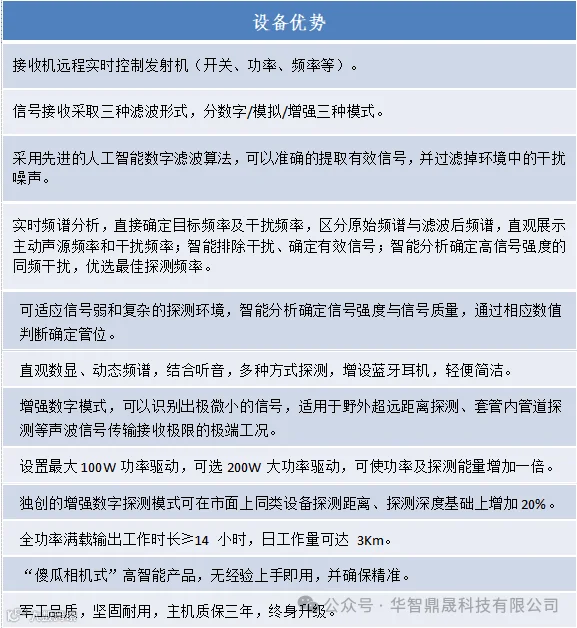

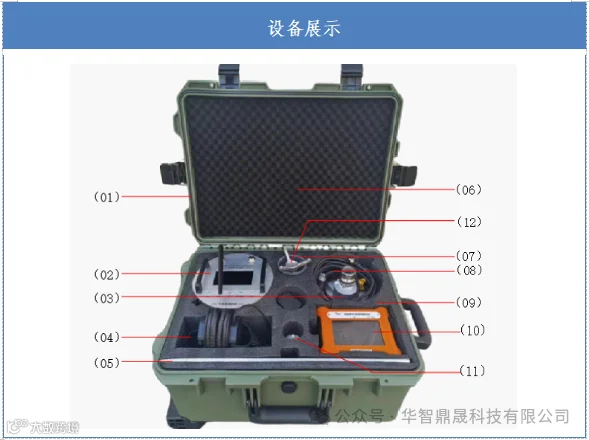

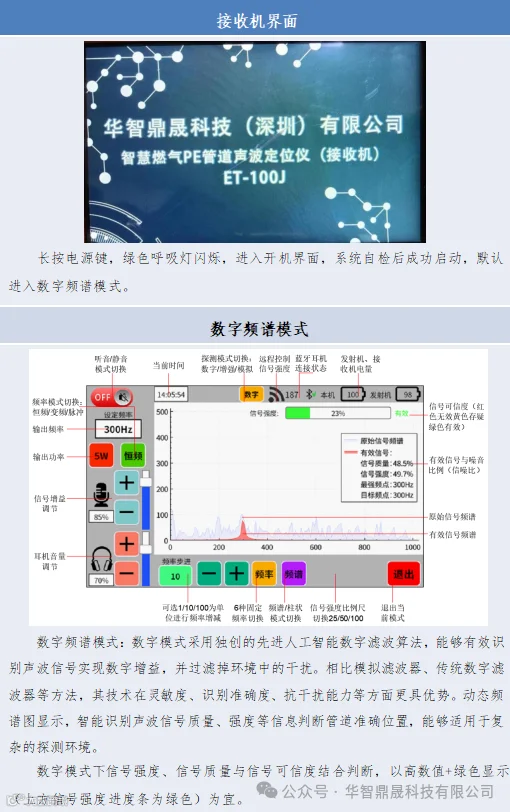

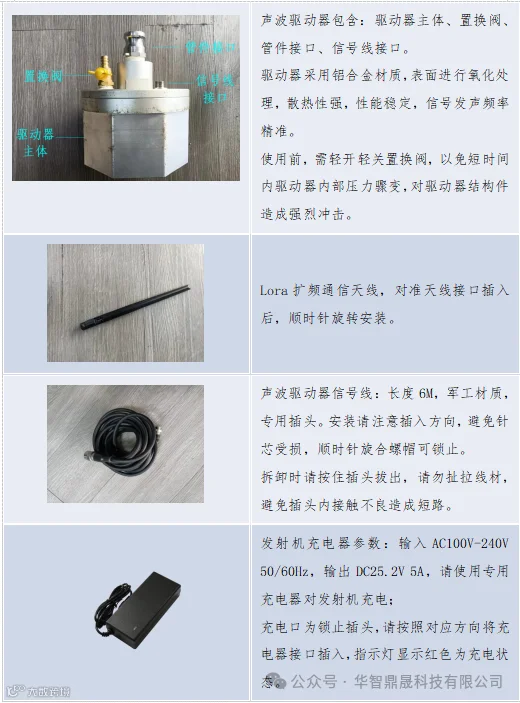

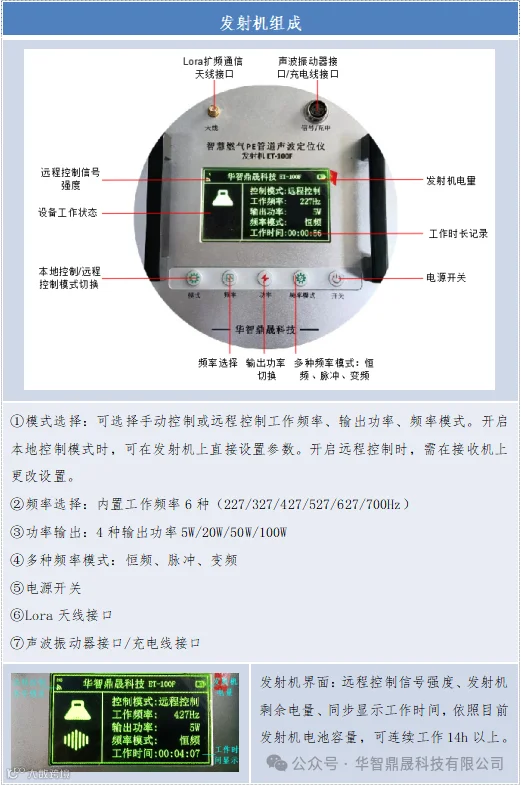

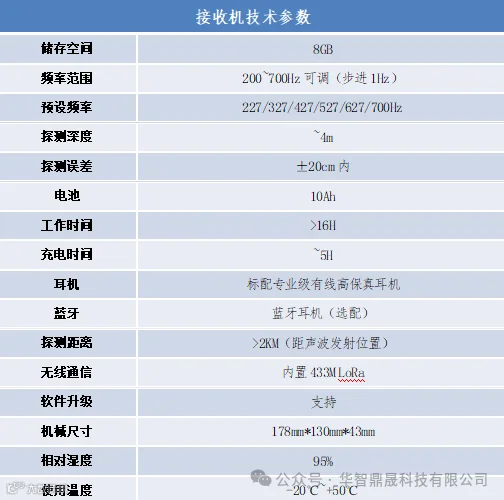

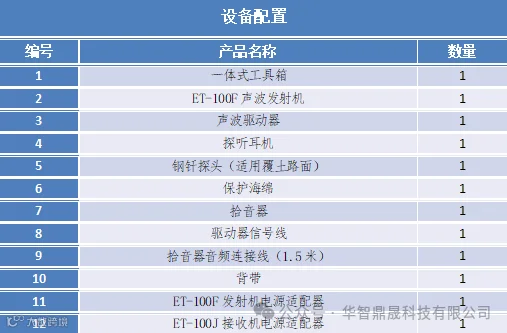

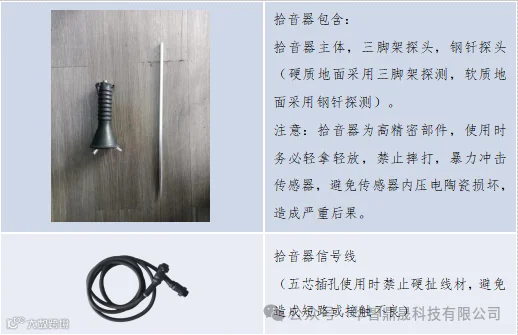

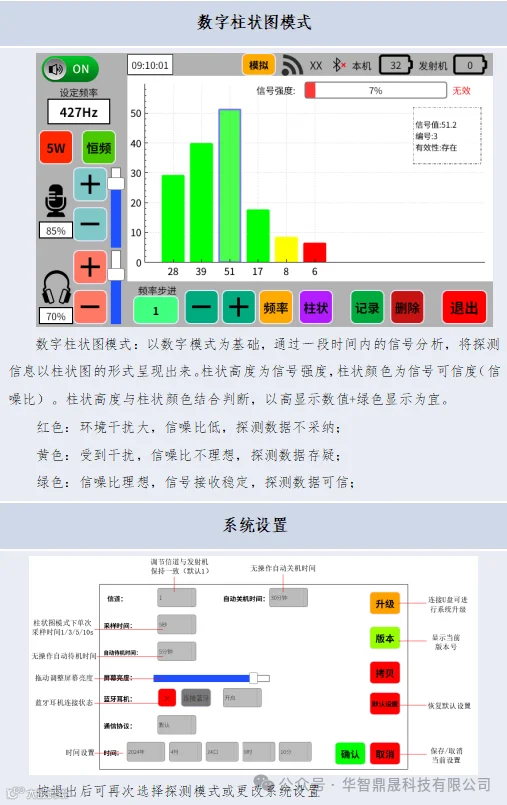

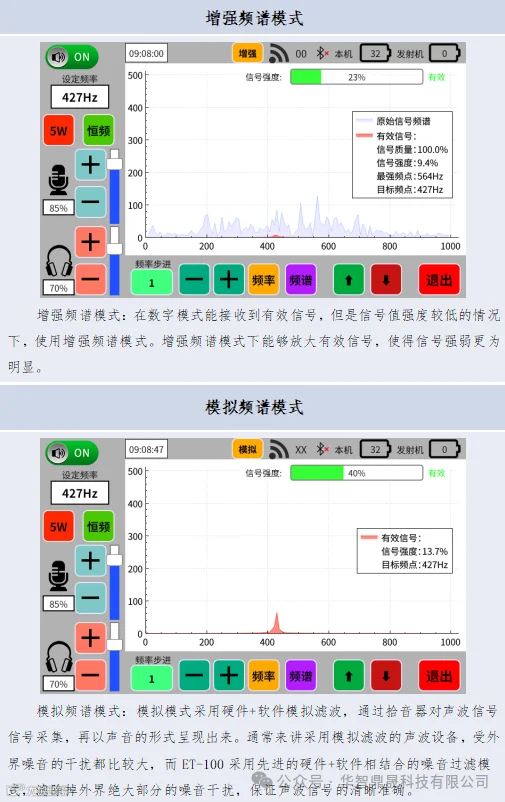

三、设备组成及界面解析

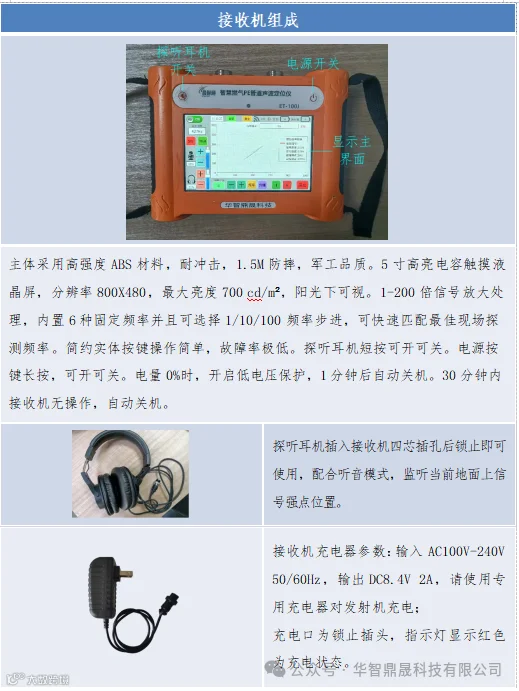

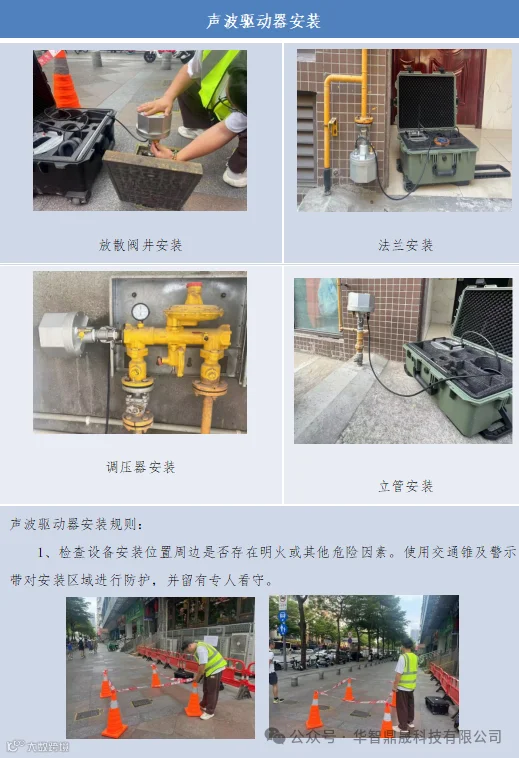

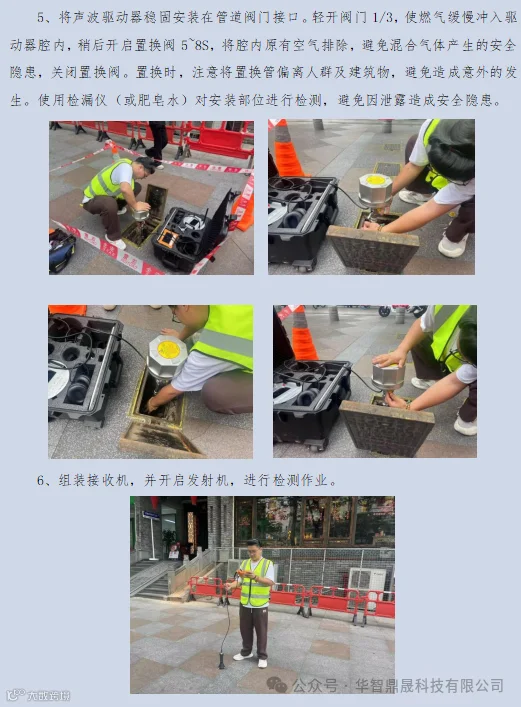

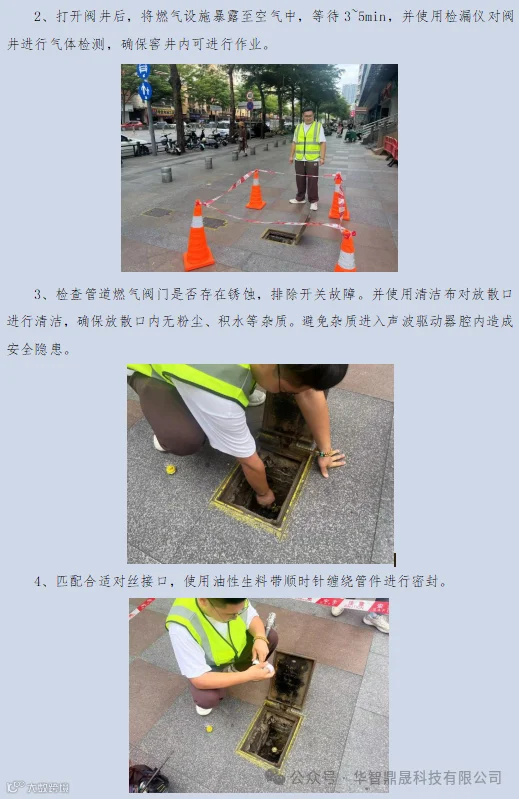

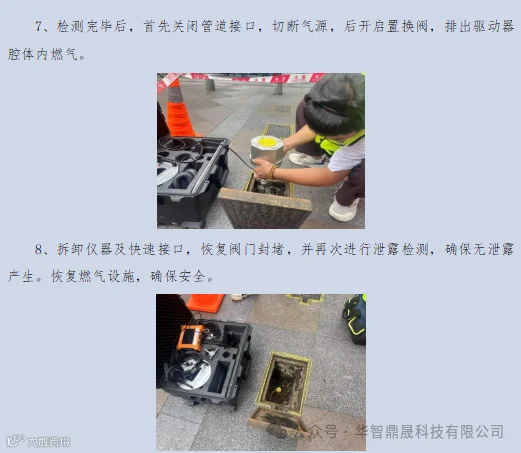

四、设备安装及调试
五、探测方法及探测场景

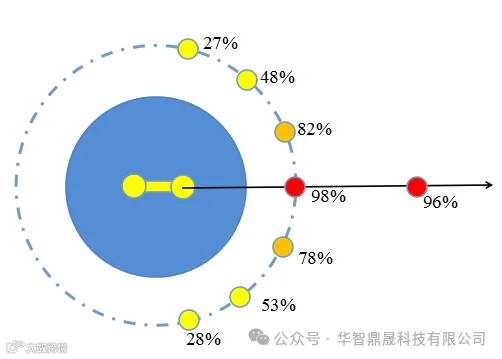

当发射机合理安装后，手持接收机以声波驱动器器接入点3米为半径画圆，寻找声音信号最强点。可通过观察屏幕数据显示及耳机声音还原来确认。当确认相对最大点后，我们就可以判定此时我们的拾音器位于管道正上方。将此点与接入点连接起来，继续寻找下一个最大点，依次连接，我们就精确定位出被测管道的路径。
很多情况下，由于外界环境存在诸多干扰，各个现场各个时间段干扰不一，建议在相对安静的环境下检测。我们在听到管道上声音信号大小的同时，应仔细观察接收机屏幕上的数据显示，找出相对信号最大点与耳中感受的声音信号做对比，此时就能做出更准确的判断。
1）直通管道采用横切的方式，在垂直于管道方向的切线上至少找出3个点，以此确定信号最强点。将所得到的点连接起来作一条平均线，那么所找到的点就在管道的正上方。
2）当被测管道疑似弯曲管道时，请以上一个信号最强点为圆心，按半径3米画一个圆，检测是否存在管线弯曲变向。
3）当需要检测拐点或三通位置时，以上一个信号最强点为圆心画圆，确认三通或拐点位置。
六、技术培训
我们针对ET-100培训分为：现场服务+技术支持相结合。
现场服务内容
为了便于客户安装和使用设备，我方将选派专业技术人员到现场进行技术服务，时间由用户指定。
（1）负责完成调试工作，我方技术人员将与客户技术人员共同进行现场调试，解答设备性能、设备使用注意事项等相关问题。
（2）对客户提供免费的技术培训，包教包会，使客户技术人员掌握设备仪器的操作方法，并让用户掌握正确的地下燃气PE管道定位方法。
技术支持
我方为客户提供终身技术跟踪服务，将及时有效的解决用户在设备使用过程中所遇到的问题，满足客户对设备功能的技术支持。服务响应为24小时响应，并且无条件免费提供备用机和人员支持。
七、维护和保养
ET-100功能强大、持久耐用，并不受气候影响。但您还可以通过遵循以下维护与保养指南，来延长您设备的使用寿命。
一般要求
（1）将该设备存放在清洁干燥的环境中。
（2）确保所有终端和连接插座清洁、无污物、无腐蚀且未损坏。
（3）当本设备受损或有故障时请勿使用。
八、软件升级
我司会不时发布新的软件，来提升ET-100的原有性能或增加新功能。
九、拆卸
在任何情况下都不要试图拆卸本设备，未经批准的拆卸将导致制造商的质保失效，并且可能会损坏设备或降低设备性能。
十、维修和保养
ET-100产品保修期为1年，发射机和接收机主机设备免费保修期为3年。保修期内，如产品出现质量问题，我公司负责免费保修。保修期满后维修及维护仅收取材料成本费。
