振动试验设备的选择和使用

一、激振设备

它是使用最早、价格最便宜的振动台。机械振动台工作频率范围较窄，一般上限工作频率100Hz左右。通常只能进行正弦振动试验。运输模拟台、用电机驱动车辆下面的滚轮、使车辆模拟道路行驶的振动都近似一种伪随机振动试验。机械式振动台适用范围不宽,精度不高,但经济实用,目前还在许多试验室中使用。

它的特点是中低频性能好，可以从0 ~ 250 Hz,近年来有的可达1 000 Hz;推力大,直接承载能力强,波形较好,可控制性能好,可进行正弦、随机、混合模式的振动试验。对低频大位移振动试验尤为合适。其核心部件是电液伺服阀,流量-频响特性直接决定着振动台上限工作频率。

它是使用最广泛的振动台,电动台频率范围从5~3 000 Hz(有的小型电动台上限频率可达8 000 Hz),频率范围宽是其最突出的优点。推力大小可以从10 N到200 kN,可控制性能好,可进行正弦、随机、混合型以及冲击试验。电动台的波形是所有振动台中最好的。

许多振动试验都要进行三个相互垂直方向的振动试验。小型试件一般用夹具来改变试件试验方向。但大型试件就不能用这种方法，因为用夹具翻转试件会造成偏心力矩太大;还有些试件如陀螺仪等试验中要求与地球的相对位置不能改变。为解决这两方面问题,油膜滑台是一种很好的辅助设备,它可以完成任何试件三个方向的振动。

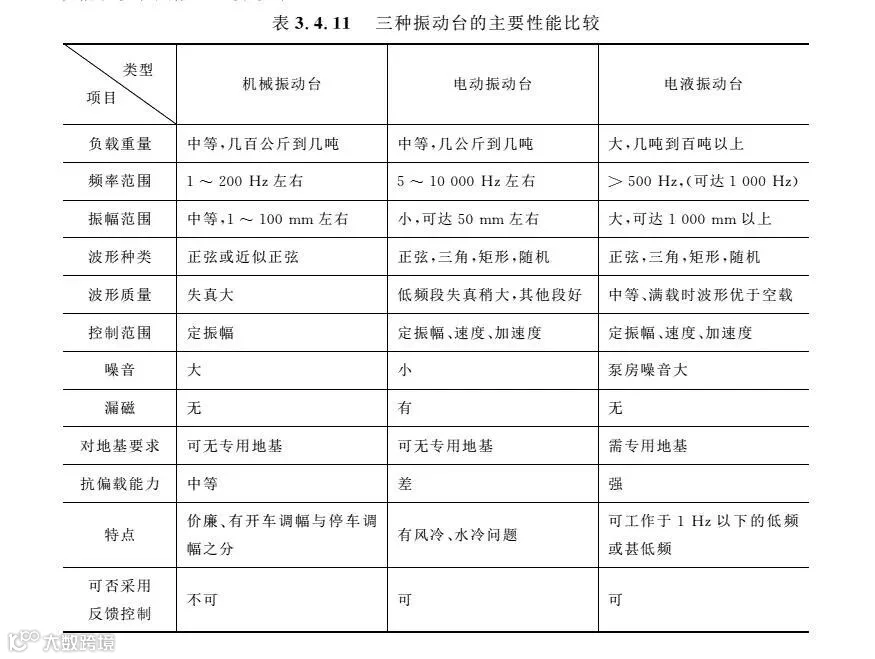

机械式、电动式、电液式振动台均可进行正弦定频及正弦扫频试验,但三者的工作频率范围相差较多,推力和承载能力也不一样,目前使用较多的仍是电动式振动台和机械振动台,对于那些要求低频大振幅振动和在中低频范围内要求振动台面直接承受较大负荷的振动,以及道路运输环境模拟的场合,推荐选用电液台。对于那些频率较低,振动幅度又不大的正弦定频振动试验,采用价格低廉,简易可靠的机械式振动台也是明智之举。

二、振动控制设备

振动控制设备是振动试验室内用来控制振动台的装置，按其功能一般分为正弦控制仪、随机控制仪和多功能控制仪三类。
