相信吗？！经过几年如一日的努力，我们实现了BIM平台运行效率与加载BIM模型数量无关。截止2019年的春天，蓝色星球攻克了BIM平台无限量加载BIM模型、无限量加载3DMAX模型、无限量加载倾斜摄影数据…，这个信息不是神话、不是忽悠，是最新的技术研发成果、是蓝色星球平台已经具备的能力。同时，也是我们执着的追求和实力的体现。

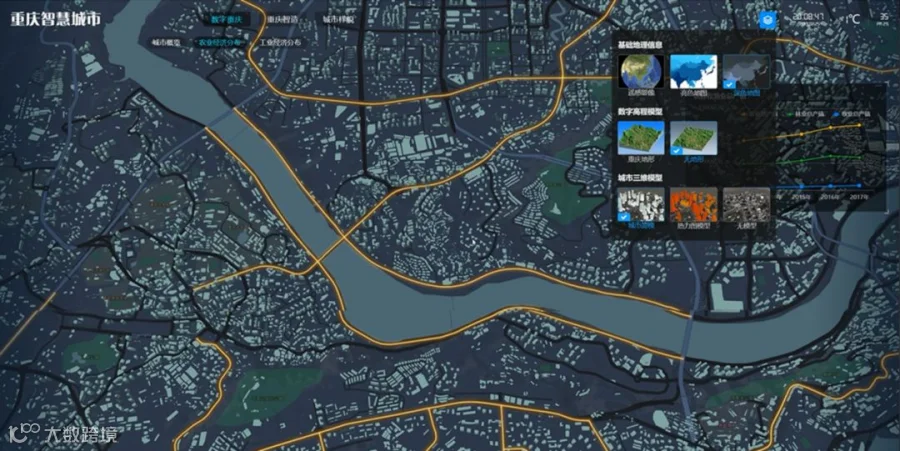

图1. CIM平台（城市级应用）
以BIM模型加载为例。
一、BIM模型加载的核心问题
（1）BIM模型数据量庞大：一个完整的园区竣工BIM模型，可能具备有50万+的BIM构件，上亿的三角面，10亿条以上关联数据。如此庞大的数据，对于后台的服务器管理，前端的客户端渲染提出巨大的考验。
（2）支持城市级应用：BIM的应用逐步走向成熟，应用场景也从一栋建筑变成一个园区，从一个园区变成一座城市，比如地铁站及其区间的BIM模型；比如变电站及其输变电线路的BIM模型；这对BIM模型应用提出了新的要求，支持城市级应用。
（3）支持移动端应用：移动端本身的三维显示能力比PC要弱很多，不能对移动端提出苛刻的性能要求，如何提升移动端的BIM模型使用效率和降低应用门槛？
二、BIM模型加载常见解决方案
（1）BIM模型轻量化技术方案。
优点：在尽量小的影响模型外观的情况下，对模型的几何描述信息进行简化，从而达到模型效率提升的效果，通俗易懂，技术门槛低。
缺点：轻量化在一定程度降低了三角面图形的数量，但并没有解决根本的渲染问题，比如在BIM模型构件数量超过5万个以后，渲染效率开始直线降低。对于城市级BIM模型加载无能为力。
（2）游戏引擎类解决方案。
优点：借助游戏引擎，三维场景的显示效果较传统三维引擎有非常大的提升，模型美观具有表现力。
缺点：游戏引擎注重渲染的特点注定了其对于加载模型数据的结构要求和BIM模型截然不同，为了能够在游戏引擎中具有更佳的表现力和效率，通常会放弃BIM数据的一些要素来匹配游戏引擎，比如会进行合并BIM构件的操作，这样虽然保证了渲染效率，模型看起来也和设计软件中一样，但是部分模型的单体化及其关联信息则丢失了。
（3）离屏渲染类解决方案
通过GPU屏幕外渲染，从而达到海量BIM数据绘制不阻塞主线程的目的。比如Autodesk Forge等。
优点：通过离屏渲染的技术应用，可以在保证了模型单体化不丢失的情况下，极大的保障了三维界面的流畅性。
缺点：离屏渲染的代价很高，在主线程之外还要开启一个渲染线程，渲染过程中存在频繁的数据交换，非常的消耗性能，这导致只要进行任何视点移动操作，模型就会重新绘制，部分BIM模型会消失，模型数量越大，模型消失和加载的现象越明显。从而降低用户体验，也使一些应用受限（比如虚拟建造、城市级BIM应用）。
三、蓝色星球BIM模型加载方案
【……此处省略800字】
BIM平台加载实验记录1：
1. 测试设备:
• CPU: I7-6820HK
• 内存：16G
• 硬盘：256G 固态
• 显卡：GTX980M
2. 测试数据：
• BIM模型：15万个构件、超过3000万个面；
3. 测试结果：
• 加载速度：秒级加载；
• 运行帧率：≥30帧。

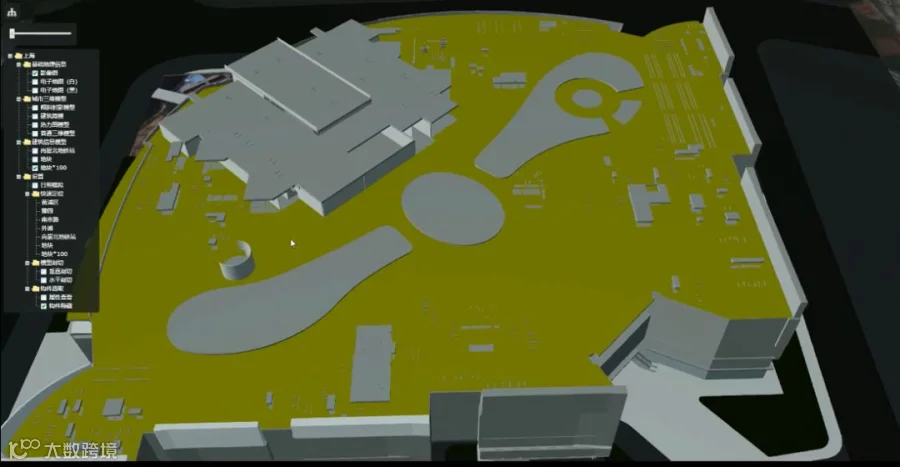

图2. BIM加载实验1
BIM平台加载实验记录2：
1. 测试设备:（同上）
2. 测试数据：
将测试1的数据复制100份（通过数据复制而非实例引用）。
•BIM模型：15万×100个构件、超过3000万×100个面；
3. 测试结果：
• 加载速度：秒级加载，保留了构件单体化和属性信息，模型材质不丢失；
（导出时可选择真实或着色）
• 运行帧率：≥30帧。

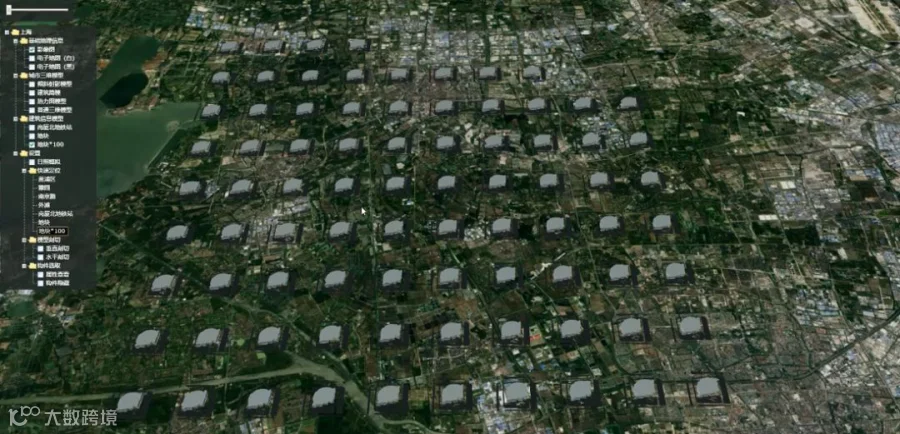

图3. 实验1复制100份BIM模型加载实验
移动端加载模型测试：
1. 测试设备：
• iPhone 8
2. 测试数据：
• 某地铁站BIM模型，超过2万构件和400万三角面；
3. 测试结果：
• 秒级加载；
• 运行帧率：≥30帧。
结束语：
蓝色星球技术研发的脚步从未停止。
由BIM平台无限量数据加载技术突破带来的应用场景，充满想象；为BIM的大场景应用、为CIM平台的城市级应用奠定了坚实的基础。
欢迎致电蓝色星球，开展合作。
