导读：钨马铰刀液压行业应用案例

钨马铰刀液压行业应用案例

给大家分享几个钨马铰刀在液压零部件的实际应用案例。

阀芯孔案例一

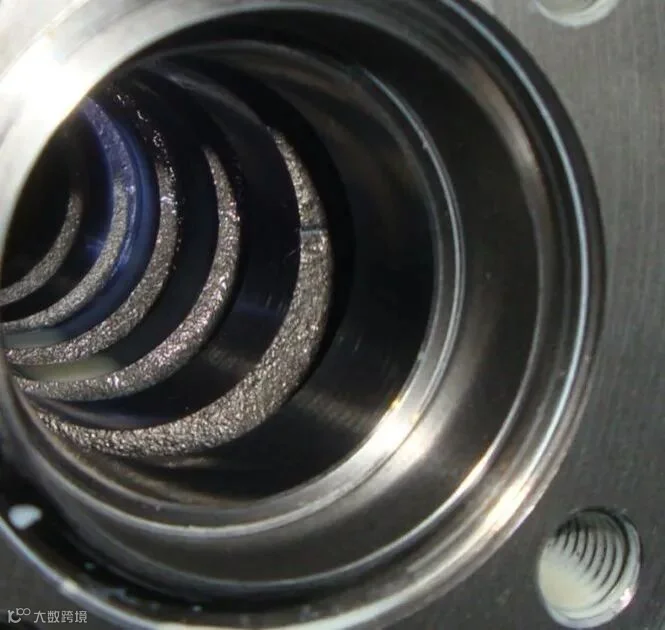

下图为常见的液压控制阀的阀芯孔的内部结构。我们以前介绍过阀芯孔的重要性和加工难度。本次我们直接看看具体的加工案例。

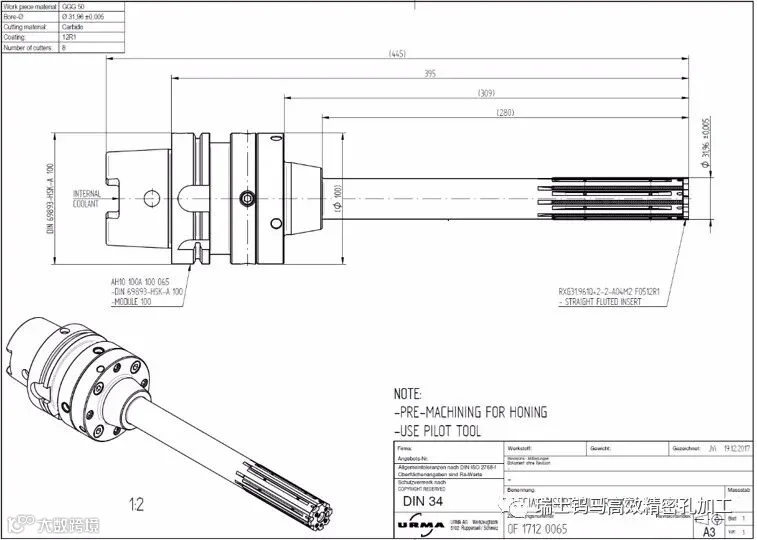

阀芯孔结构如上图，其直径及孔径公差为 Ø 31.96 +/- 0.005 工件材质为QT500-7。钨马刀具图纸如下：

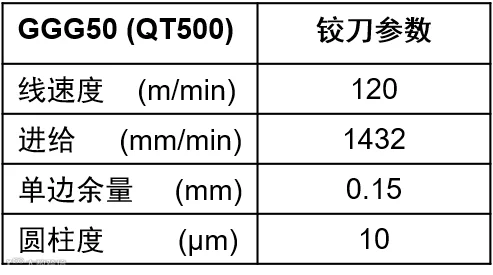

加工参数如下：

钨马铰刀片型号

初始粗糙度Ra0.7

阀芯孔案例二

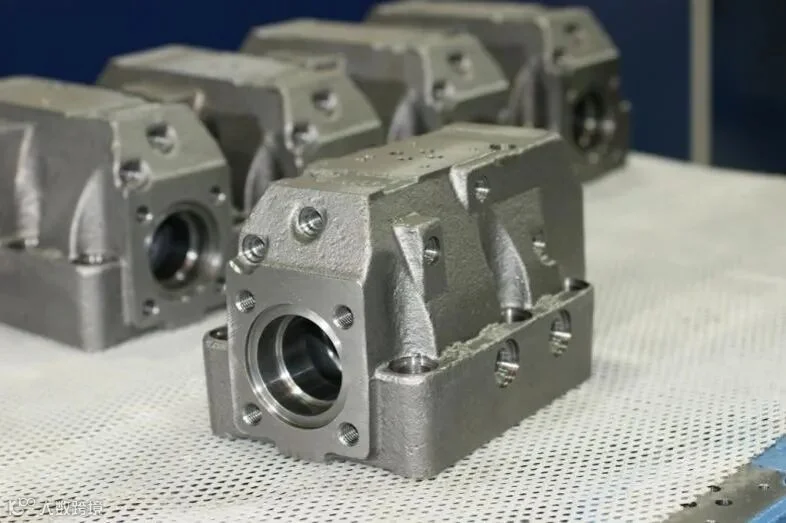

产品如上图所示：

阀芯孔直径及公差 Ø 38.07 +/- 0.007

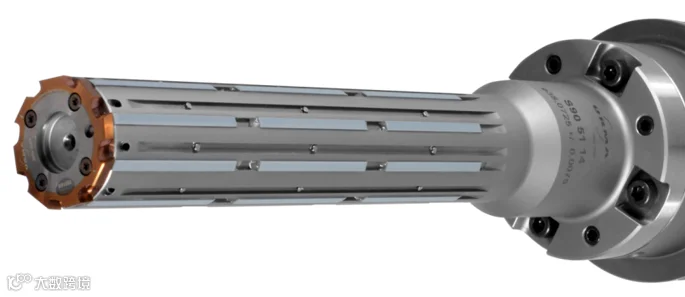

钨马铰刀

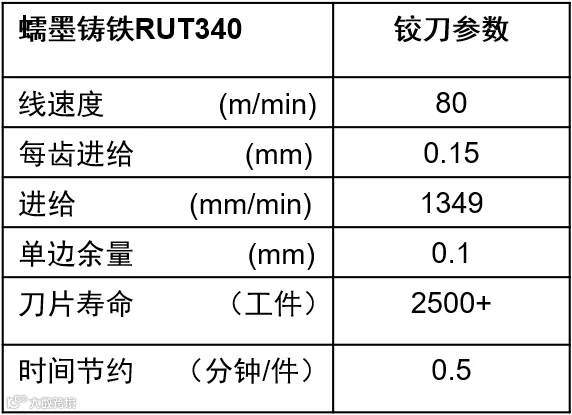

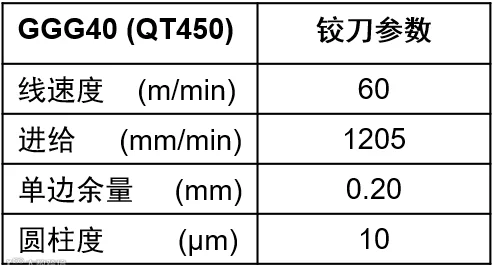

加工参数如下：

钨马铰刀片型号

初始粗糙度Ra0.6

加工效率较之前提高五倍！

阀芯孔案例三

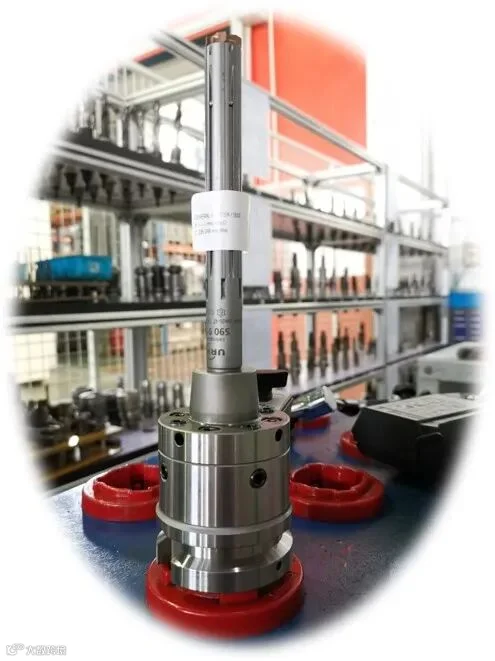

产品及刀具如上图所示：

阀芯孔直径及公差 Ø 17-0.02-0.03

钨马铰刀片型号

柱塞泵案例

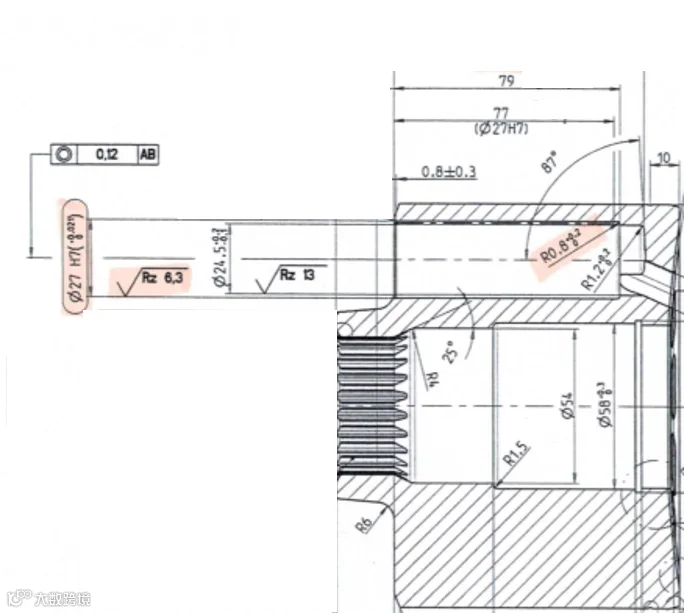

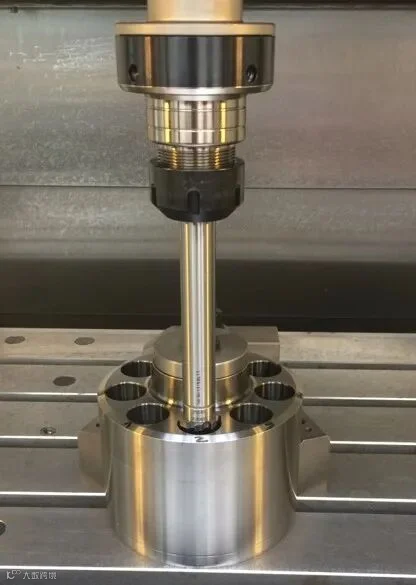

产品及图纸要求如上图所示：

阀芯孔直径及公差 9xØ 27H7x78mm

工件材质：42CrMo4+N+QT

DiIN 1.7225

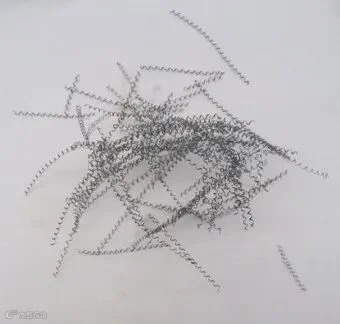

钨马铰刀片使用了特殊结构，用以控制铁屑长度以及流向。

URMA

钨马刀具

瑞士品质
