刻蚀可分为湿法刻蚀和干法刻蚀两大类：
●湿法刻蚀：利用化学溶液（如氢氟酸、氢氧化钠）与材料反应，具有成本低、效率高的特点，但各向同性刻蚀导致侧蚀现象，难以满足高精度需求，多用于早期工艺或特定材料处理。
●干法刻蚀：以等离子体为核心，通过反应离子刻蚀（RIE）、电感耦合等离子体（ICP）等技术实现高各向异性刻蚀。干法刻蚀能够精确控制侧壁形貌，适用于纳米级结构的制备，例如三维NAND存储器的垂直通道刻蚀。

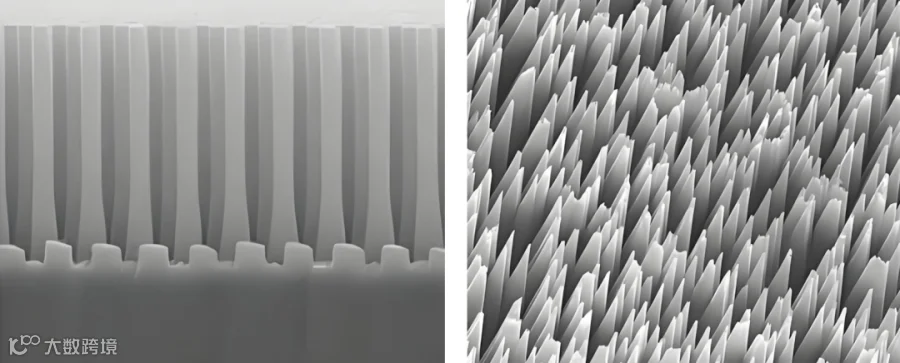

（网络图片）
关键应用场景
●光刻胶图案转移：将光刻定义的图形精准转移到半导体材料表面。
●多层互连与三维结构：通过深反应离子刻蚀（DRIE）形成高深宽比的通孔，支撑三维集成电路（3DIC）的制造。
●纳米器件加工：如纳米线、量子点结构的制备，要求亚纳米级刻蚀精度。
技术挑战
●高深宽比结构的均匀性：刻蚀过程中需避免侧壁倾斜或底部残留。
●材料选择性：在多层堆叠结构中，需精准刻蚀目标材料而不损伤其他层。
●环保与成本：湿法刻蚀的化学污染与干法刻蚀的高能耗问题亟待解决。
02
原理与实现
应用场景

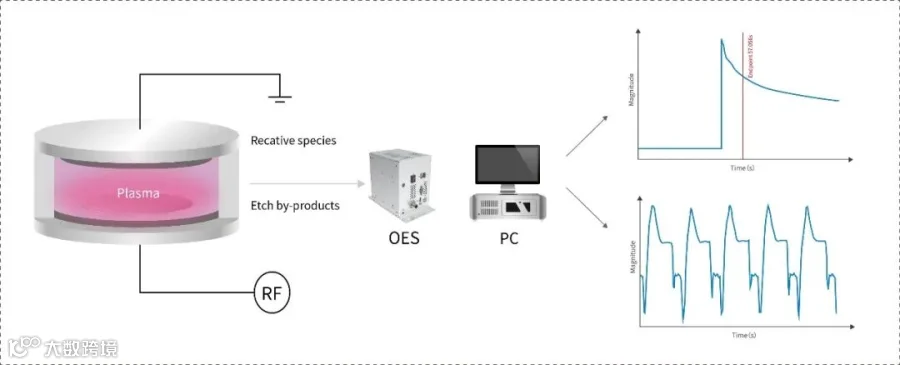

●刻蚀终点检测：通过监测特定波长（如Si的288nm峰）的光强变化，判断材料是否被完全刻蚀，避免过刻或残留。
●工艺参数优化：实时分析气体比例（如O₂与CF₄的混合比），调整等离子体能量分布，改善刻蚀均匀性。
●异常诊断：检测异常光谱信号（如金属污染导致的杂质峰），及时识别设备故障或工艺偏差。
03
OES的高灵敏度与实时性使其在半导体制造的多个环节中展现潜力：
●薄膜沉积监控：在化学气相沉积（CVD）中，通过分析反应气体（如SiH₄、NH₃）的光谱，优化薄膜成分与生长速率。
●等离子体清洗：监测O₂或H₂等离子体的活性粒子浓度，确保晶圆表面清洁度，提升后续工艺的附着力。
●离子注入控制：检测掺杂气体（如BF₃、PH₃）的分解产物，校准注入剂量与能量分布。

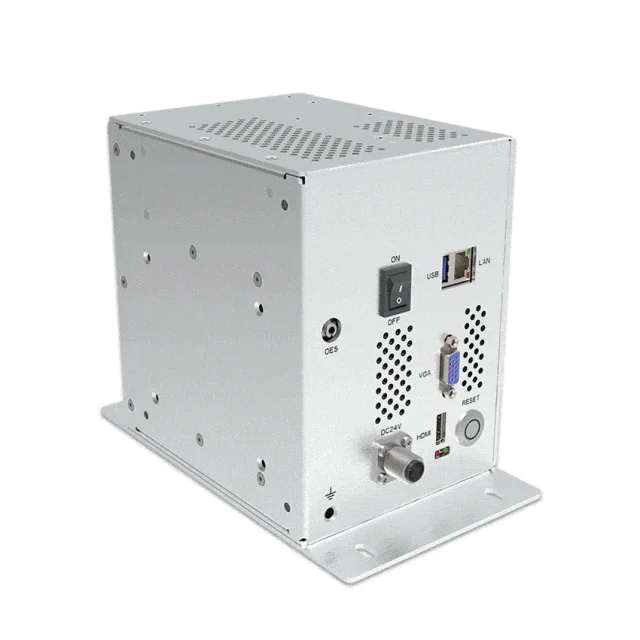

（车仪田OES产品）
刻蚀工艺的精密化与OES技术的智能化，共同推动半导体制造向更高效率与更优性能迈进。未来，随着三维集成、量子器件等新兴技术的发展，刻蚀工艺将面临更复杂的结构需求，而OES通过多光谱分析与大数据集成，有望成为工艺控制的“智慧之眼”。同时，绿色制造与成本控制的诉求将驱动OES在环保工艺开发中发挥更大价值，为半导体行业的可持续发展提供技术支撑。
