如何获得最佳熨平效果

1

脱水及预烘调节

桌布可能需要设定稍长的时间以展开边缘，但是为床单或枕套设定3-4分钟的预烘时间成本就太高了，并且将烘干时间用于烘干毛巾可能会更有益处。利用高效的烫平机完成烫平和烘干能减轻过多的烘干量给烘干机所造成的压力并提高质量。

2

将熨平机生产率最大化

烫平机的烘干能力取决于加热的烫槽的尺寸大小，并且为充分发挥其潜力，烫平布草时烫槽应尽可能一直处于被布草覆盖的状态。

送布时应尽量保证前一件织物的末端尽可能紧跟着下一件织物的前端，并且尽可能用到所有可用的通道。（另一更可取的做法是，后一张床单或被套的前端压住前一张床单或被套的尾部10公分左右，布草进到烫平机里后，由于辊速差的作用，叠压的部分会逐渐分开。当烫平像口布或枕套这样的小件布草时，一般分四通道烫平，四个通道要全部利用起来，不要空余一个或两个通道，以避免浪费蒸汽。—编者注）

最大限度地覆盖烫槽远比更快速地运行烫平机更有效果。如果只有两个操作人员将枕套送进烫平机，那么将烫平机调慢一点确保每个员工能用到两个通道要比高速运行烫平机两个员工只只能用到两个通道的效果更好。前者烫平质量更好并且不需要预烘枕套，即使它们有双层的厚度。

3

洗衣厂机械师的任务

恰到好处地调整烫平机会大大提高其烫平效果，最出色的烫平主管能和洗衣厂机械师很好地配合。

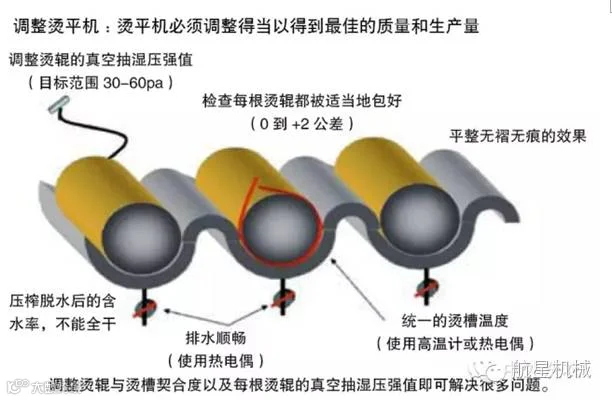

■烫辊和烫辊之间的拉伸作用：拉伸度应设为0.2%（等于800mm直径的烫辊转10转拉伸50mm，也即烫辊每转10转第二辊比第一辊可以多转出50mm的长度）以最大限度地传递热量、去除褶皱及避免变形。

■烫辊真空抽湿：应设在30-60pa之间，第一个烫辊应设置得最接近于最高值，最后一个烫辊应设得最接近最低值。这将提高干燥效果，使布草前端更利于熨烫（因为织物前沿进入运行夹口时会更少出现堵塞情况）。

■烫槽温度：因为冷点会产生拖拽、变形及褶皱，所以，烫槽温度应均匀且无任何冷点。烫槽最低点的冷点通常是由阻塞或尺寸过小的疏水阀造成的。蒸汽烫平机只有在压力稳定时的干燥蒸汽状态下才会正常工作，大多数机械师知道如何达到这一目的。

■烫辊尺寸：烫辊直径必须合适以便契合烫槽确保达到最大的烫辊-烫槽接触面以最大限度去除褶痕。这在烫平可能含有耐用浆料的新织物时显得尤为重要

4

熨平那些难以熨烫的织物

大多数洗衣厂能很好地分别烫平棉织物、涤棉织物或富含棉的织物，但是从烫平一种纤维含量的织物转换到另一种不同纤维含量的织物可能就会出现一些问题。试图将两三种不同纤维类型的织物同时送进烫平机也会造成一些问题因为这样会导致混纺织物变灰，所以，建议不要采用这种做法。

■ 纯棉织物：纯棉织物通常能以最高安全温度200℃进行熨烫，并且其最佳熨烫效果可以通过对含有50%水分的棉织物进行熨烫来获得。如果织物所含水分小于40%，那么通常很难恰当去除褶皱。

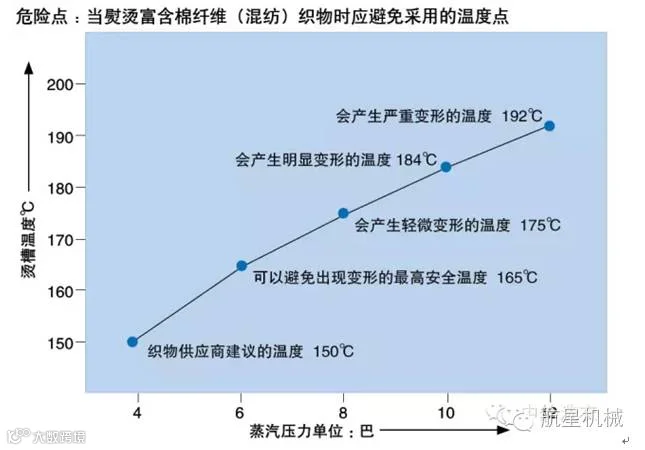

■ 涤棉织物：涤棉织物的最高安全熨烫温度大约是165℃，相当于7巴蒸汽的温度。如果熨烫温度高于推荐的150℃而引发了任何问题，通常织物制造商不会对此负责。

确实出现问题的时候，通常是因为烫辊之间的拉伸作用及烫槽拖拽共同影响产生的变形问题。这种状况可以通过将烫槽温度降至165℃及更频繁地使用蜡布来尽可能避免。应在八小时工作制的一开始就上蜡，然后接下来的每个小时只需过一遍蜡布而无需额外打蜡。

如果不可能降低烫槽温度，那么使织物的含水率更高一些或者稍微调快烫平速度通常能解决这个问题。这样也能处理涤纶和涤棉织物的静电问题。

■ 波纹压痕及导致布草前端打卷：这些都是过热的混纺织物试图顺利进入夹口出现的一些问题。而且当烫辊相对于烫槽来说尺寸过小或烫槽已经发生变形（使用了老旧铸钢烫槽更易出现变形）时，这些问题就会变得更糟糕。现代的烫槽应力都已提前释放，可避免这种情况的发生。这两个问题都可以通过正确调整烫槽温度（约165℃）及更频繁地使用蜡布来尽可能避免，但是这些做法不能永久性地解决问题。尤其是如果打卷的织物前端导致烫平机弹簧被压平，那么，打卷问题就会更加明显恶化。如果出现这种情况，那就只有重新安装弹簧才能解决问题。

■富含棉织物：这种布料的烫平效果根据其涤纶纤维纺入纱线的方式而异。棉纤维和涤纶纤维紧密的——经纱和纬纱——结合具有很强的韧性及很长的使用期限。该布料具备涤棉织物的热特性，通常情况下，涤纶在167℃的情况下开始软化。这时，富含棉织物会失去其延展性，烫辊之间的拉伸作用及烫槽拖拽力就会沿着设备运行方向拉伸织物。

与纯棉织物不同，当富含棉的织物以这种方式发生变形后，那么在下一次洗涤过程中也不可能恢复到原来的尺寸。床单将朝着一个方向日渐拉伸，另一个方向也逐渐缩减，变得越来越长也越来越窄，直到再也不适合床的尺寸。

理想的解决方法是将烫槽温度降低至恰当水平。如果不能降温，那就改变送布的方向直到织物恢复到原来的尺寸，这可能需要进行几次处理后才会有效。

5

织物的弹性问题

有些织物在洗涤熨烫一两次之后可能会变得有弹性。目前还不清楚为什么有些织物会出现这种情况而有些又不会，但是富含棉织物比纯棉织物更容易出现这种状况。

这种状况很可能与织物本身的后整理过程有关，但是还未完全找出确切原因。

当出现了这样的问题，最好是通过调整到正确的烫平温度，以及如果可能的话将烫辊至烫辊拉伸系数调整到接近0.1 %的状态来纠正，但是后一种做法早期的一些烫平机无法完成。

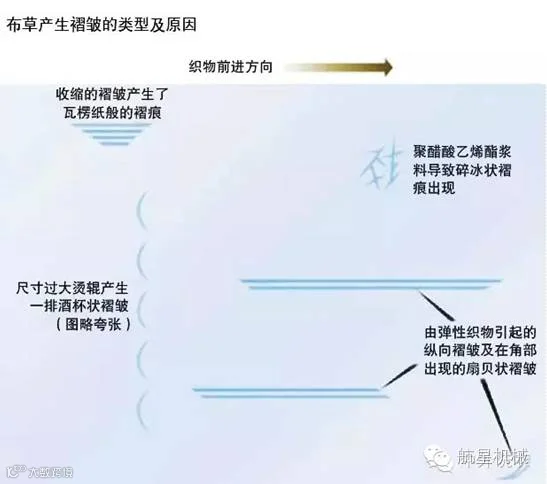

如果是织物的长度方向出现弹性拉长，那么就会出现拉伸褶皱（沟纹），这是在织物进入运行夹口时形成的纵向褶皱。被严重影响到的织物通常会在尾部角落和下边缘区域形成扇贝状褶皱。

弹性也能导致收缩性褶皱，且不会被压平，褶皱的区域就像瓦楞纸板那样。

这种状况可以通过改善烫辊-烫槽契合度来尽量减少，但是这也可能意味着需要重新包裹烫辊（重新包烫毡）。

6

折叠质量

为了使折叠质量满足客户的期望必须定期维护折叠机。应该进行定期润滑，经常注意传送带、带子接头及对齐问题。对细节的细致关注至关重要。

（文章摘自@中外洗衣）

点击标题，直接阅读活动详情

【热门活动】

带着客户看世界：拉斯维加斯 the Clean Show, Let's Go!!!

点击下方“阅读原文”，进入【航星官网】查看更多信息。
