丙烯酸酯冲击改性剂在塑料中的应用- 大数跨境

首页

丙烯酸酯冲击改性剂在塑料中的应用

上海运河材料科技有限公司

2015-09-10

导读：丙烯酸酯冲击改性剂在塑料中的应用高分子材料改性的一个重要内容是改善其耐冲击性能，PVC树脂是一个极性非结晶性

丙烯酸酯冲击改性剂在

塑料中的应用

高分子材料改性的一个重要内容是改善其耐冲击性能，PVC树脂是一个极性非结晶性高聚物，分子之间有较强的作用力，是一个坚硬而脆的材料；抗冲击强度较低。加人冲击改性剂后，冲击改性剂的弹性体粒子可以降低总的银纹引发应力，并利用粒子自身的变形和剪切带，阻止银纹扩大和增长，吸收掉传人材料体内的冲击能，从而达到抗冲击的目的。改性剂的颗粒很小，以利于增加单位重量或单位体积中改性剂的数量，使其有效体积份数提高，从而增强了分散应力的能力。目前应用比较广泛的为有机抗冲击改性剂。

按其分子内部结构，可将其分为如下几类

预定弹性体(PDE)型冲击改性剂

它属于核一壳结构的聚合物，其核为软状弹性体，赋予制品较高的抗冲击性能，壳为具有高玻璃化温度的聚合物，主要功能是使改性剂微粒子之间相互隔离，形成可以自由流动的组分颗粒，促进其在聚合物中均匀分散，增强改性剂与聚合物之间相互作用和相容性。此类结构的改性剂有：MBS、ACR、MABS和MACR等，这些都是优良的冲击改性剂。

非预定弹性体型(NPDE)冲击改性剂

它属于网状聚合物，其改性机理是以溶剂化作用(增塑作用)机理对塑料进行改性。因此，NPDE必须形成一个包覆树脂的网状结构，它与树脂不是十分好的相容体。此类结构的改性剂有：CPE、EVA。

过度型冲击改性剂

其结构介于之前两种结构之间。

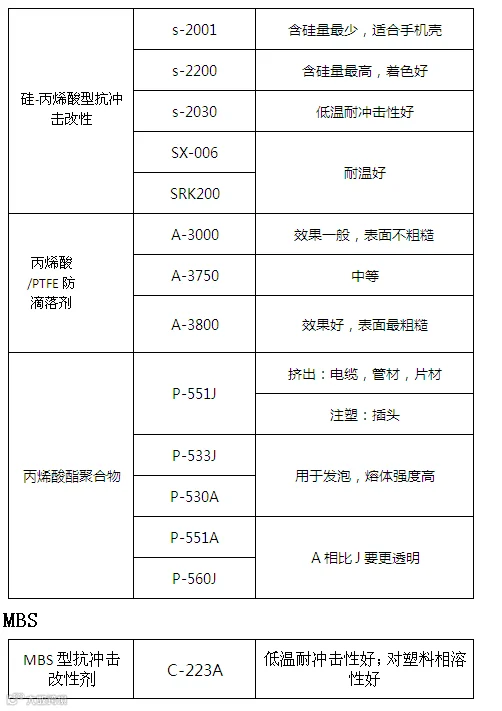

常用于PVC树脂的品种

氯化聚乙烯(CPE)

利用HDPE在水相中进行悬浮氯化的粉状产物，随着氯化程度的增加使原来结晶的HDPE逐渐成为非结晶的弹性体。作为增韧剂使用的CPE，含1量一般为25-45％。CPE来源广，价格低，除具有增韧作用外，还具有耐寒性、耐候性、耐燃性及耐化学药品性。加入量一般为5—15份。CPE可以同其它增韧剂协同使用，如橡胶类、EVA等，效果更好，但橡胶类的助剂不耐老化。

ACR

甲基丙烯酸甲酯、丙烯酸酯等单体的共聚物，ACR为近年来开发的最好的冲击改性剂，它可使材料的抗冲击强度增大几十倍。ACR属于核壳结构的冲击改性剂，甲基丙烯酸甲酯—丙烯酸乙酯高聚物组成的外壳，以丙烯酸丁酯类交联形成的橡胶弹性体为核的链段分布于颗粒内层。尤其适用于户外使用的PVC塑料制品的冲击改性，在PVC塑料门窗型材使用ACR作为冲击改性剂与其它改性剂相比具有加工性能好，表面光洁，耐老化好，焊角强度高的特点，但价格比CPE，高1／3左右。国外常用的牌号如K-355，一般用量6—10份。目前国内生产ACR冲击改性剂的厂家较少，使用厂家也较少。

MBS

甲基丙烯酸甲酯、丁二烯及苯乙烯三种单体的共聚物。MBS的溶度参数为94-9．5之间，与PVC的溶度参数接近，因此同PVC时相容性较好，它的最大特点是：加入PVC后可以制成透明的产品。一般在PVC中加人10-17份，可将PVC的冲击强度提高6—15倍，但MBS的加入量大于30份时，PVC冲击强度反而下降。MBS本身具有良好的冲击性能，透明性好，透光率可达90％以上，且在改善冲击性同时，对树脂的其他性能，如拉伸强度、断裂伸长率等影响很小。MBS价格较高，常同其他冲击改性剂，如EVA、CPE等并用。MBS耐热性不好，耐候性差，不适于做户外长期使用制品，一般不用做塑料门窗型材生产的冲击改性剂使用。
