新能源太阳能光伏电站机场2全自动巡检巡检系统安装部署交付流程

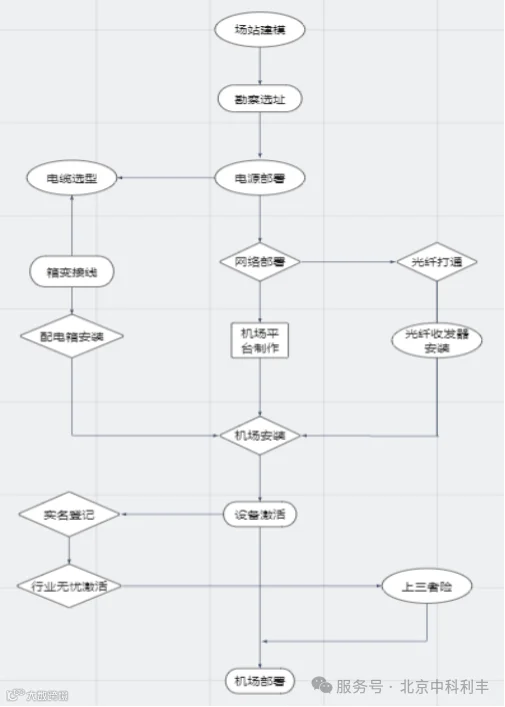

光伏场站一般地处偏僻且占地面积大，因此部署一套无人机机场全自动巡检系统也需要进行相应的部署流程，在部署交付过程中涉及光伏场站建模、场地勘察选址、取电方式、电缆选型、通讯方案、机场平台土建、设备安装激活、机场部署、培训等工作。

一、场站建模

使用无人机自有功能采集正射数据进行二维建模，用于后期方针划区及仿地飞行航线规划。

二、勘察选址

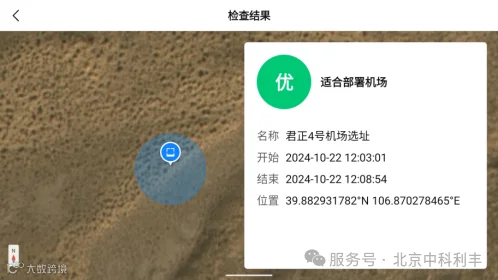

部署一套机场，选址很重要，在拟选的箱变附近位置使用DJI 相关无人机飞行器勘察选址功能对拟选位置进行测试，保证所选位置为优良状态。

三、电源部署

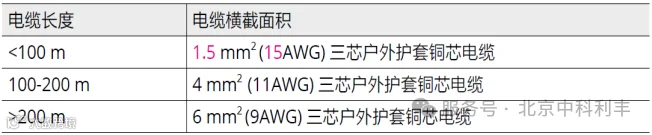

光伏场站内取电多为光伏箱变内低压侧取用220V电源，地面部分使用PE管穿线预埋到部署位置，机场部署位置一般距离箱变较近，因此电缆采用3*1.5国标电缆即可。条件允许情况下机场与箱变之间可增设1室外配电箱用于电源控制，接电前需测试电压满足110V-260V范围。

四、网络部署

机场部署位置一般距离升压站较远，因此采用光纤方案进行机场通讯连接并且需要借助箱变内预留光纤回到升压站二次通讯室。

网络通讯部署时需要在对应箱变和升压站二次通讯室各放置1台光纤收发器用于光电信号转换。

因机场部署位置一般为泥土或沙土地质，机场位置网线一般采用PE管预埋处理。

五、机场水泥平台制作

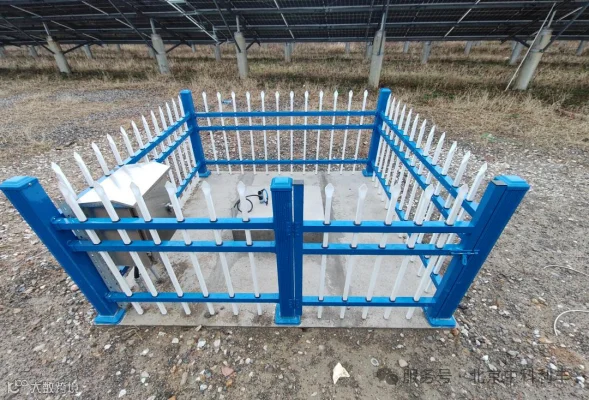

光伏厂区一般为非硬化面，需要对部署位置进行土地夯实制作水泥/混凝土平台，推荐在制作混凝土平台前对周围做一个2.2m*2.2m硬化水泥面，方便后期护栏安装。机场固定平台建议在硬化面中间部位浇筑，建筑尺寸推荐700mm*700mm*200mm。

六、机场安装

机场安装较为简单，按照机场包装箱上盖1:1尺寸图，进行安装孔打孔、机场膨胀螺栓安装并固定机场。

七、无人机实名登记

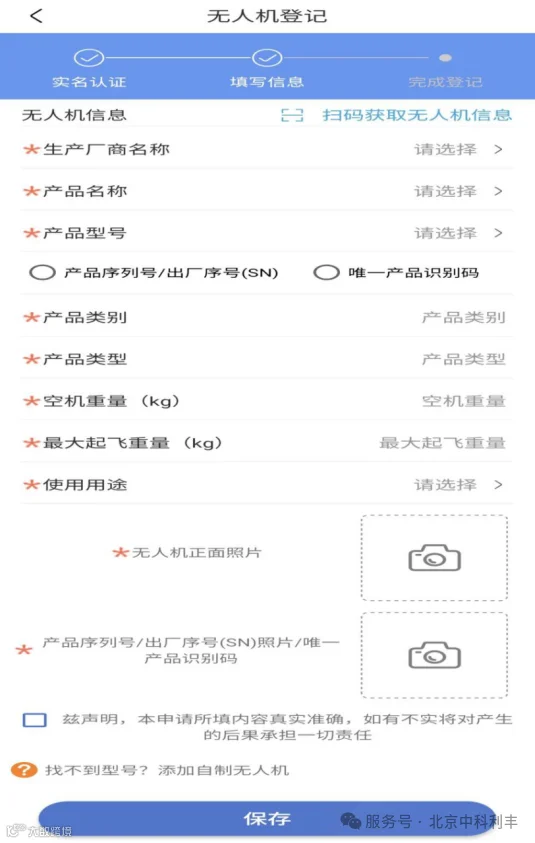

手机下载UOM（民用无人驾驶航空器管理平台），进行实名注册，并登录；平台首页选择【实名登记】并进实名登记界面

按照要求输入无人机生产商、产品序列号、无人机型号、类型、空机质量、用途、无人机机正面照片、SN照片等信息等。

八、行业无忧&三者险绑定

登录大疆官网行业无忧界面，将机场激活码和无人机激活码输入进行激活；

登录众安保险采购界面，正确填写保险人和被保险人信息以及无人机信息。

九、机场激活、部署

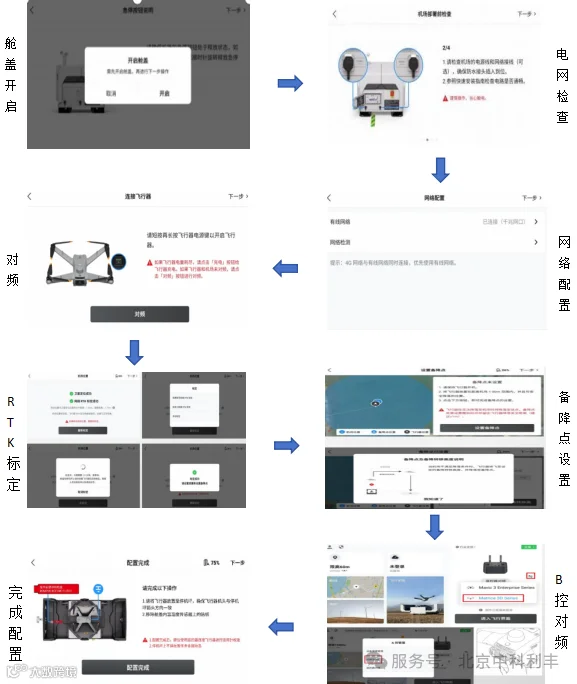

机场通电，使用遥控器、A转C口数据线与机场连接，遥控器开机，按照自动提示对机场设备进行激活以及按照流程一行逐步部署。

项目交付：

项目交付阶段意味着前期机场安装部署工作已经完成，进入最后客户培训交付阶段，光伏项目交付一般包含：

1）全自动巡检机场设备：一套高性能、专为光伏而设计并实现少人值守或无人值守设备

2）风光线一体化管理平台：强大而功能先进的系统管理平台，集成场站管理、设备管理、工单派发及智能分析和AI数据处理，提升巡检效率和结果正确性。

3）智能运维软件：专业的辅助消缺工具，协助运维人员快速定位故障位置、故障消缺、任务同步、消缺工作闭环。

4）系统管理平台操作培训：通过全面的培训计划，理论+实操相结合，确保光伏运维人员熟练操作。

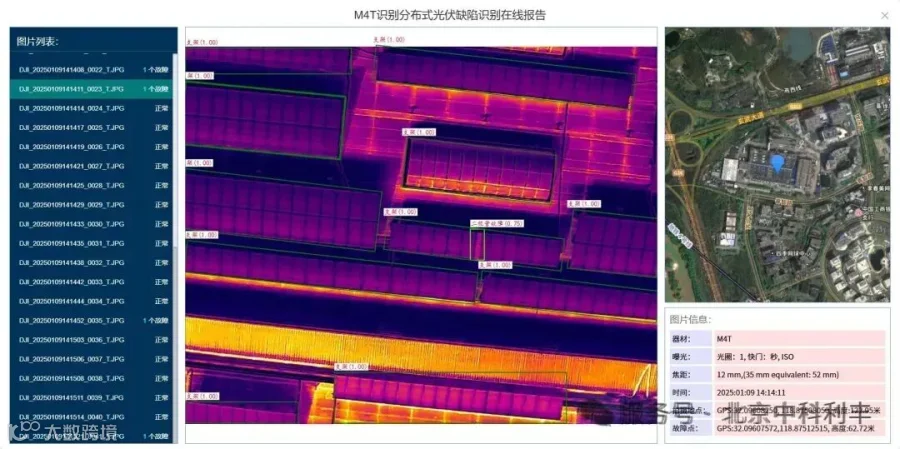

除此之外，本公司还提供简单、易用的玄鸟智能检测平台，支持按量付费，目前正在免费体验中，现在登录就送2000点数据分析资源，欢迎大家加群试用！

支持识别场景：分布式光伏缺陷识别、集中式光伏缺陷识别、风机叶片缺陷识别

支持相机型号：M2T、M3T、M4T、M30T、H20T、H30T，以及第三方无人机相机。
