沉淀池作为污水处理工艺中使用最广泛的一种处理构筑物，按照水流方向可以分为：斜板管式、幅流式、平流式以及竖流式。
从实际运行情况来看，无论平流式、竖流式还是辐流式沉淀池，都存在着去除率不高（在1.5~2h的沉淀时间里，悬浮颗粒的去除率一般只有50%~60%），占地面积较大、体积亦比较大等问题，而斜板管沉淀池可以较好地提高沉淀池的分离效果和处理能力。
当然，设计中主要还是根据污水处理厂的处理水量、规模、场地条件、工程造价等因素来确定沉淀池的形式。

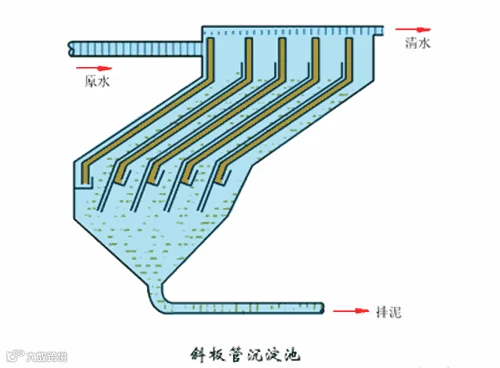

斜板管沉淀池
斜板斜管沉淀池是把与水平面成一定角度（一般为60°左右）的众多斜板或斜管放置于沉淀池中构成，水从下向上流动（也有从上向下、或水平方向流动），颗粒则沉于斜板或斜管底部。当颗粒累积到一定程度时，便自动滑下。
◎ 适用条件：1、适用于旧沉淀池的改建、扩建和挖潜；2、用地紧张，需要压缩沉淀池面积时；3、适用于初沉池，不宜用于二沉池。
◎ 优点：1、沉淀表面积大，沉淀效率高；2、池容积小占地面积小。
◎ 缺点：1、斜管(板)耗用材料多，且价格较高；2、排泥较困难；3、易滋长藻类；4、对小颗粒矾花的去除率较低。
◎ 计算公式：
1、池子水面面积
式中，
Qmax——最大设计流量，m3/h
n——池数，个
q`——表面负荷，m3/(m2·h)
0.91——斜板区面积利用系数
2、池子片面尺寸
式中，
D——圆形池直径
a——方形池边长
3、池内停留时间
式中，
h2——斜板（管）区上部水深，m
h3——斜板（管）高度，m
4、污泥部分所需的容积
式中，
S——每人每日污泥量，L/(人·d)，一般采用0.3~0.8
N——设计人口数，人
T——污泥室储泥周期，d
C1——进水悬浮浓度，t/m3
C2——出水悬浮浓度，t/m3
Kz——生活污水量总变化系数
γ——污泥容重，t/m3，约为1.0
ρ0——污泥含水率，%
5、污泥斗容积
式中，
h5——污泥斗高度，m
R——污泥斗上部半径，m
r——污泥斗下部半径，m
6、沉淀池总高度
式中，
h1——超高，m
h4——斜板（管）区底部缓冲层高度，m

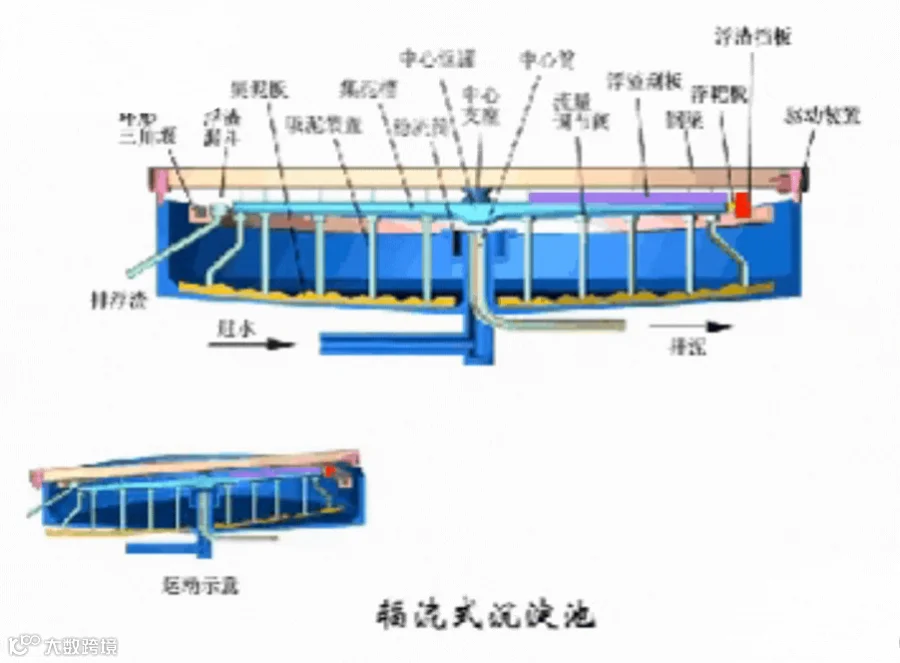

辐流式沉淀池
常见的辐流式沉淀池多为圆形，原水从池子中心进水，周边出水。直径大约为6m~60m，最大可达100m，池周水深约为1.5m~3m。
辐流式沉淀池多用作自然沉淀，适用于高浊度原水的预沉池。目前，国内污水处理厂的二次沉淀池大都采用辐流式沉淀池。
◎ 适用条件：1、适用于地下水位较高地区；2、适用于大、中型污水处理厂。
◎ 优点：机械排泥设备复杂，对施工质量要求高。
◎ 缺点：1、多为机械排泥，运行较好,管理较简单；2、排泥设备已趋定型。
◎ 计算公式：辐流式沉淀池取池子半径1/2处的水流断面作为计算断面
1、沉淀池部分水面面积
式中，
Qmax——最大设计流量，m3/h
n——池数，个
q`——表面负荷，m3/(m2·h)
2、池子直径
3、沉淀部分有效水深
式中，
t——沉淀时间，h
4、沉淀部分有效容积
5、污泥部分所需的容积
式中，
S——每人每日污泥量，L/(人·d)，一般采用0.3~0.8
N——设计人口数，人
T——两次清除污泥间隔时间，d
c1——进水悬浮浓度，t/m3
c2——出水悬浮浓度，t/m3
Kz——生活污水量总变化系数
γ——污泥容重，t/m3，取1.0
ρ0——污泥含水率，%
R——污泥回流比
X——混合液污泥浓度，mg/L
XR——回流污泥浓度，mg/L
6、污泥斗容积
式中，
h5——污泥斗高度，m
r1——污泥斗上部半径，m
r2——污泥斗下部半径，m
7、污泥斗以上圆锥体部分污泥容积
式中，
h4——圆锥体高度，m
R——池子半径，m
8、沉淀池总高度
式中，
h1——超高，m
h3——缓冲层高度，m
◎ 周边进水沉淀池计算公式：
1、沉淀池部分水面面积
式中，
Q——最大设计流量，m3/h
n——池数，个
q`——表面负荷，m3/(m2·h)，一般小于等于2.5
2、池子直径
3、校核堰口负荷
式中，
Q0——单池设计流量，m3/h，Q0=Q/n，一般q1`小于等于4.34
4、校核固体负荷
式中，
Nw——混合液悬浮物浓度(MLSS)，kg/m3
R——污泥回流比
q2`——一般可达150kg/(m2·d)左右
5、澄清区高度
式中，
t——沉淀时间，h，一般采用1~1.5
6、污泥区高度
式中，
t`——污泥停留时间，h
Cu——底部浓度，kg/m3
7、池边水深
式中，
0.3——缓冲层高度，m
8、沉淀池总高度
式中，
h1——池子超高，m，一般采用0.3
h3——池中心与池边落差，m
h4——污泥斗高度，m

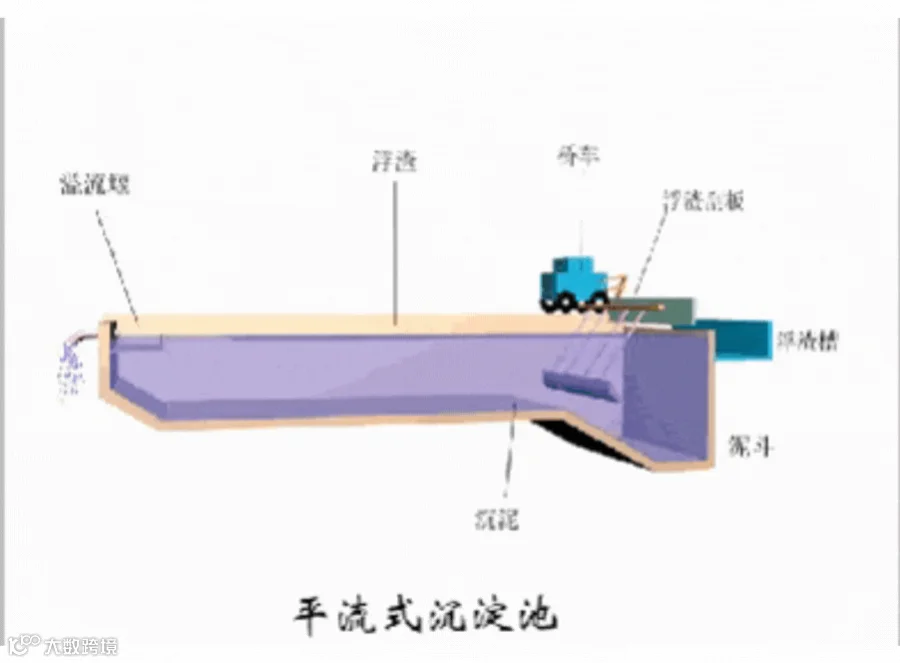

平流式沉淀池
平流沉淀池是一个矩形构型的池子，因此也称矩形沉淀池。池内的水流方向为水平方向。
平流沉淀池是应用较早也较普遍的一种沉淀形式，它既可以用作滤前沉淀（初沉池）处理，也可用作预沉（沉砂）或最终沉淀（二沉池）处理。
◎ 适用条件：1、适用于地下水位高及地质较差地区；2、适用于大、中、小型污水处理厂。
◎ 优点：1、沉淀效果稳定；2、对冲击负荷和温度变化的适应能力较强；3、构造简单，操作管理方便，造价较低。
◎ 缺点：1、池子配水不易均；2、采用多斗排泥时，每个泥斗需单独设排泥管各自排泥，操作量大，采用链带式刮泥机排泥时，链带的支承件和驱动件都浸于水中，易锈蚀；3、占地面积较大。
◎ 计算公式：
1、池子总表面积
式中，
Qmax——最大设计流量，m3/s
q`——表面负荷，m3/(m2·h)
2、沉淀部分有效水深
式中，
t——沉淀时间，m3/s
3、沉淀部分有效容积
4、池长
式中，
v——最大设计流量时的水平速度，mm/s
5、池子总宽度
6、池子个数（或分格数）
式中，
b——每个池子（或分格）宽度，m
7、污泥部分所需容积
式中，
S——每人每日污泥量，L/(人·d)，一般采用0.3~0.8
N——设计人口数，人
T——两次清除污泥间隔时间，d
C1——进水悬浮浓度，t/m3
C2——出水悬浮浓度，t/m3
Kz——生活污水量总变化系数
γ——污泥容重，t/m3，取1.0
ρ0——污泥含水率，%
8、池子总高度
式中，
h1——超高，m
h3——缓冲层高度，m
h4——污泥部分高度，m
9、污泥斗容积
式中，
f1f2——都上口面积，m2
f2——斗下口面积，m2
h4``——泥斗高度，m
10、污泥斗以上梯形部分污泥容积
式中，
l1——梯形上地长，m
l2——梯形下底长，m
h4`——梯形的高度，m

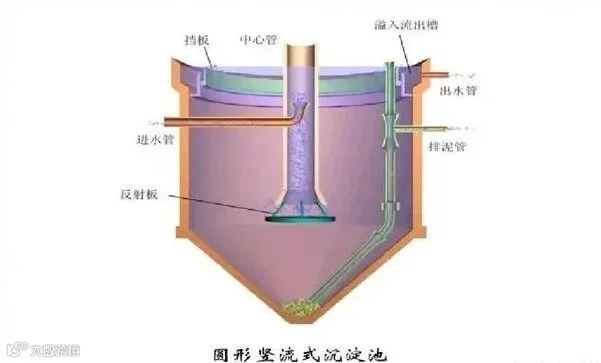

竖流式沉淀池
沉淀池内的水流方向从下到上，从池底到水面依次为集泥区、进口区、沉淀区和出口区四个区。
在20世纪50年代设计的小型水厂中，有不少采用了竖流式沉淀池。但是这种沉淀池的水力条件不佳，沉淀效果较差，目前多为澄清池所代替。
◎ 适用条件：1、适用于处理水量不大的小型污水处理厂；2、常用于地下水位较低时。
◎ 优点：1、排泥方便，管理简单；2、占地面积较小。
◎ 缺点：1、池子深度大，施工困难；2、对冲击负荷和温度变化的适应能力较差；3、造价较高；4、池径不宜过大，否则布水不匀。
◎ 计算公式：
1、中心管面积
式中，
qmax——每池最大设计流量，m3/s
v0——中心管内流速，m/s
2、中心管直径
3、中心管喇叭口与反射板之间的缝隙高度
式中，
d1——喇叭口直径，m
v1——污水由中心管喇叭口与反射板之间的缝隙流出速度，m/s
4、沉淀部分有效断面积
式中，
v——污水在沉淀池中流速，m/s
5、沉淀池直径
6、沉淀部分有效水深
式中，
t——沉淀时间，h
7、沉淀部分所需总容积
式中，
S——每人每日污泥量，L/(人·d)，一般采用0.3~0.8
N——设计人口数，人
T——两次清除污泥间隔时间，d
C1——进水悬浮浓度，t/m3
C2——出水悬浮浓度，t/m3
Kz——生活污水量总变化系数
γ——污泥容重，t/m3，取1.0
ρ0——污泥含水率，%
8、圆截锥部分容积
式中，
h5——污泥室圆截锥部分的高度，m
R——圆截锥上部半径，m
r——圆截锥下部半径，m
9、沉淀池总高度
式中，
h1——超高，m
h4——缓冲层高度，m
