怎么用Origin软件绘制出文献中NTA粒径图

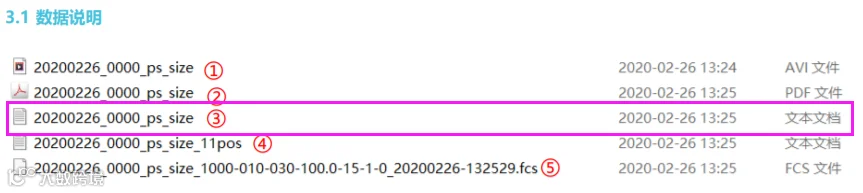

Dr.Cell实验室检测外泌体NTA会提供完整的数据，每个样本每检测一次，将得到以下5个文件（一个样本将至少检测3次，所以一个样本会有3组如下数据）。

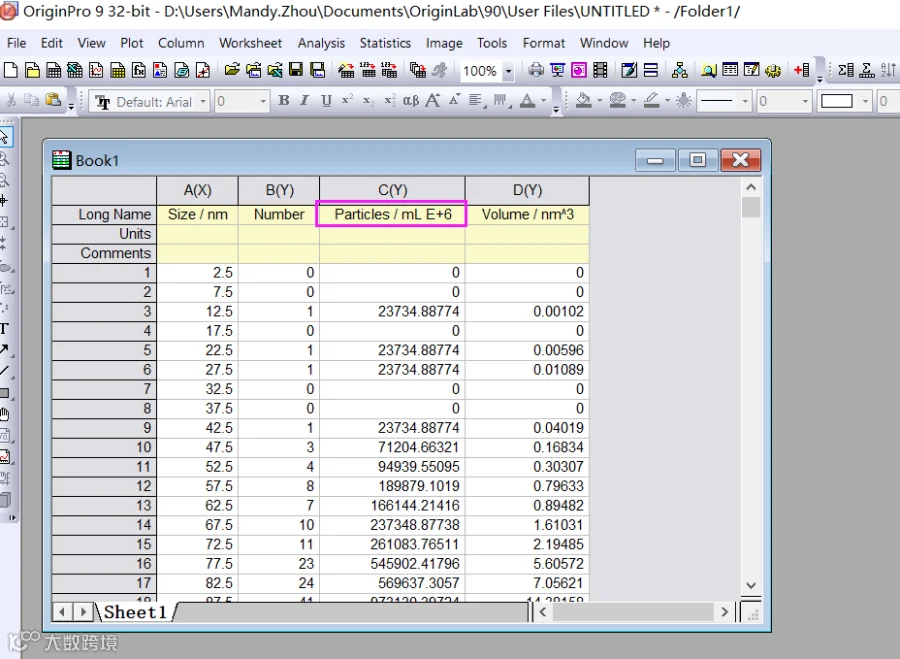

获得以上5个文件后，我们将用文档③中原始数据进行作图，取“Size Distribution”至 “-1 -1 -1 -1” 之间的数据直接将数据复制至Origin软件工作表中（图1）。

▲【图1】

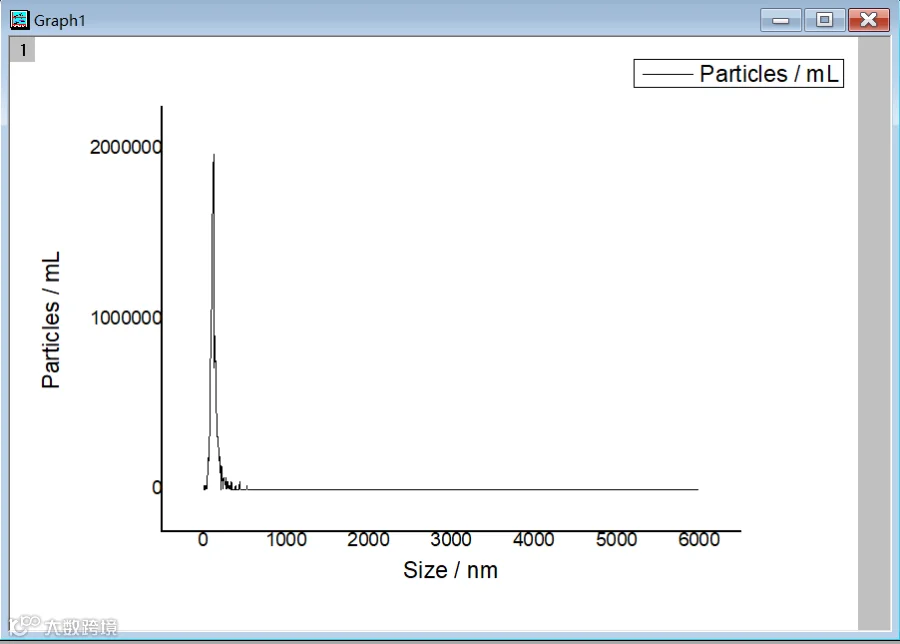

图1中C列中“E+6”无意义，直接去掉。选中A与C列，右键点击Plot→Line→Line，得到粒径浓度图（图2）。

▲【图2】

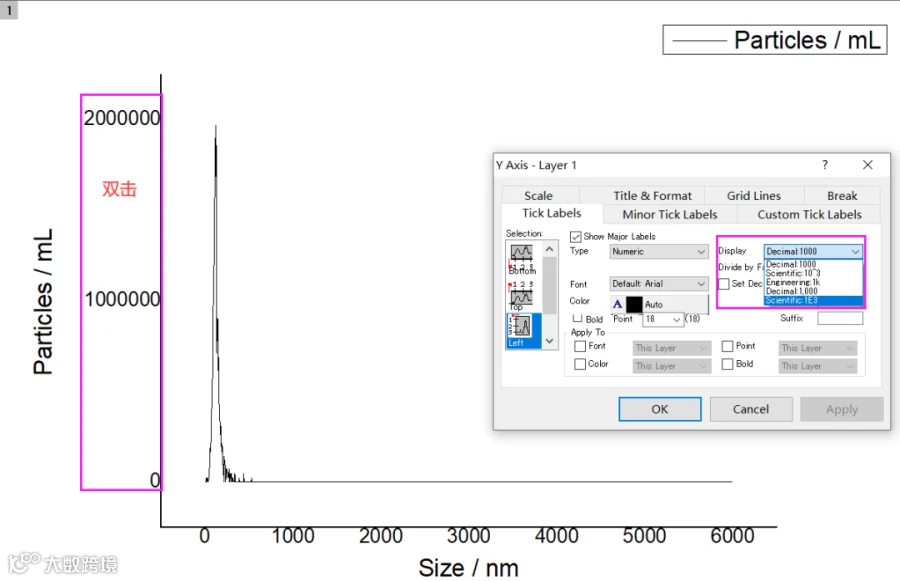

得到粒径图后，需要调整数据参数，首先要双击粒径图中纵坐标，弹出“Y Axis”框，“Display”选择“Scientific：1E3”（图3）。

▲【图3】

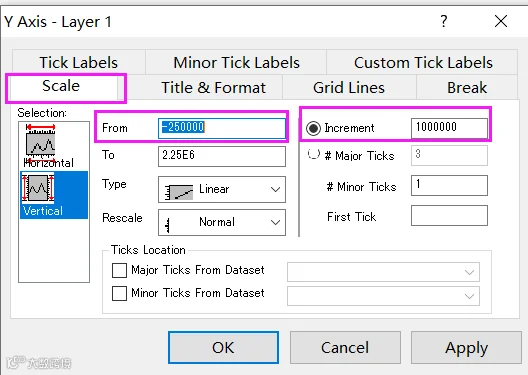

点击“Scale”，“From”选项可以调整为“0”，也可以不调整。“Increment”调整纵坐标单位刻度，此例中调整为“50000”（图4）。

▲【图4】

▲【调整纵坐标后的粒径图】

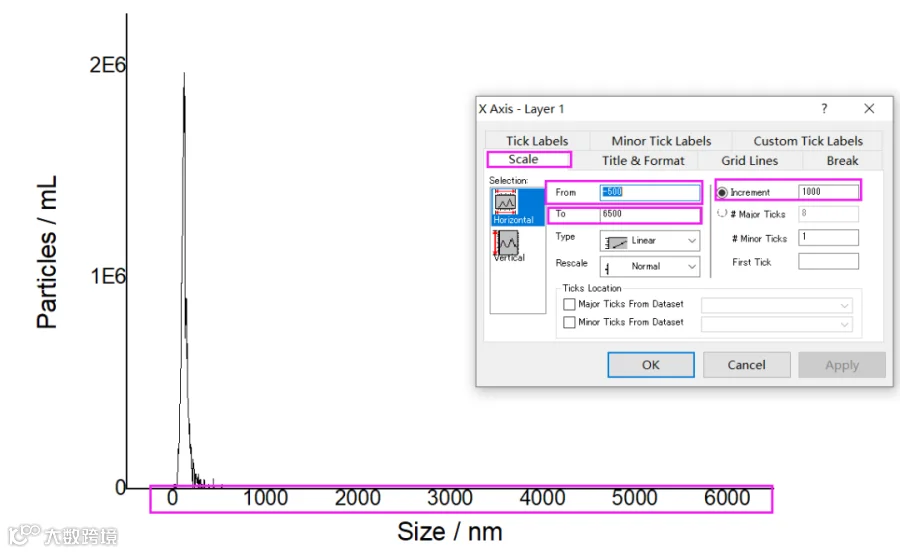

接下来调整横坐标，双击横坐标刻度数值后，点击“Scale”，“From”选项可以调整为“0”，也可以不调整。“To”选项可以调成“600-1000”，“Increment”调整纵坐标单位刻度，此例中调整为“100”（图5）。

▲【图5】

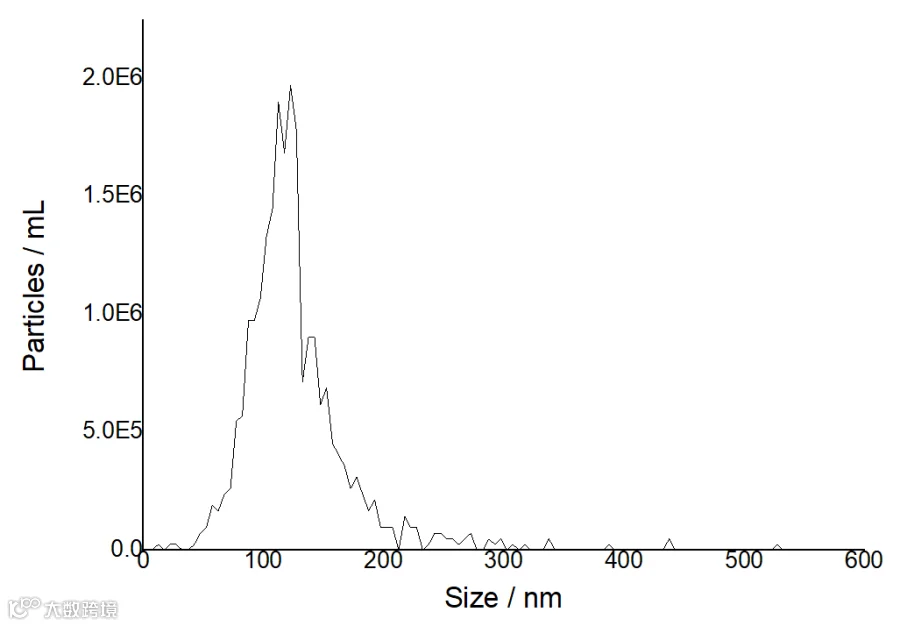

▲【全部调整完后的粒径浓度图 】

调整完参数后，得到一个新的粒径图，这只是原始图，仍需要对其进行平滑处理，得到最终想要的结果。

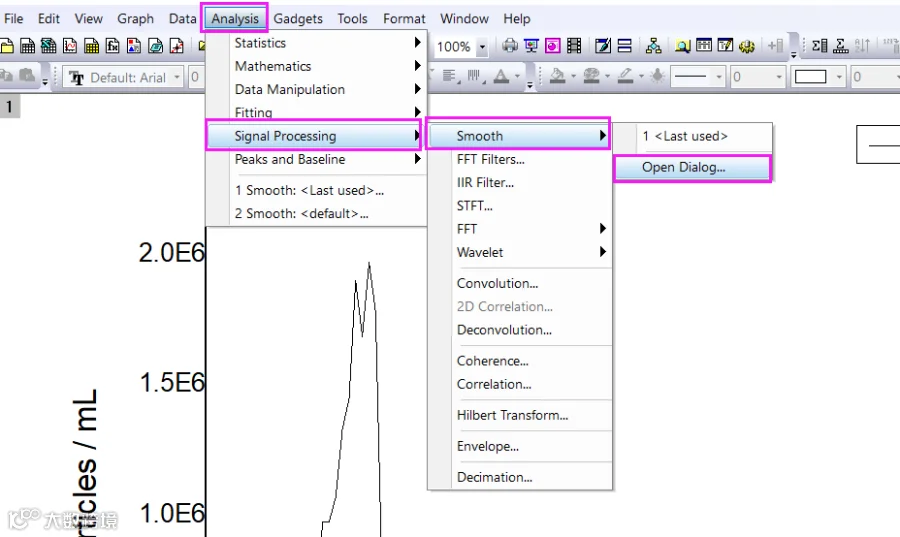

点击菜单栏中“Analysis”，“Signal processing”，“Smooth”，选择“Open Dialog”（图6）。

▲【图6】

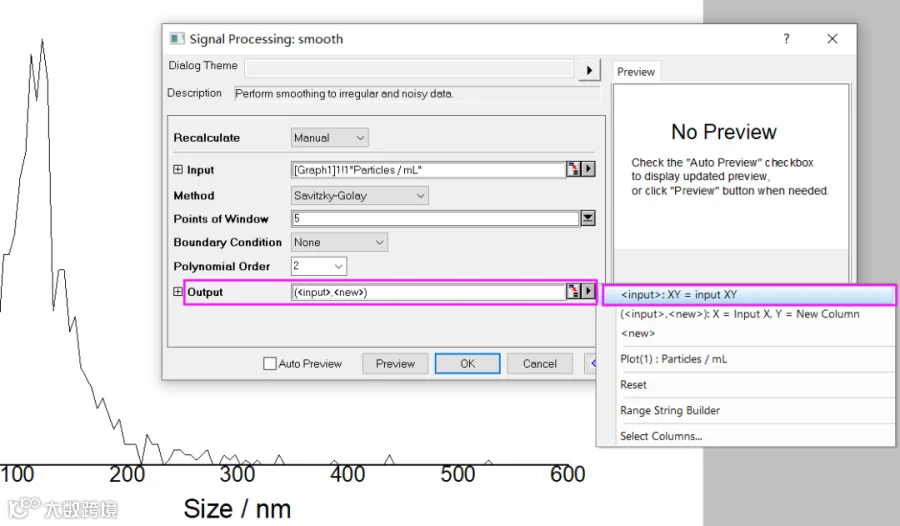

弹出框“Output”选项选择“XY = input XY”, 即在原图上直接调整（图7）。

其中“Points of Window”是调整平滑度的，一般可以不用调整，数字越大越失真。

▲【图7】

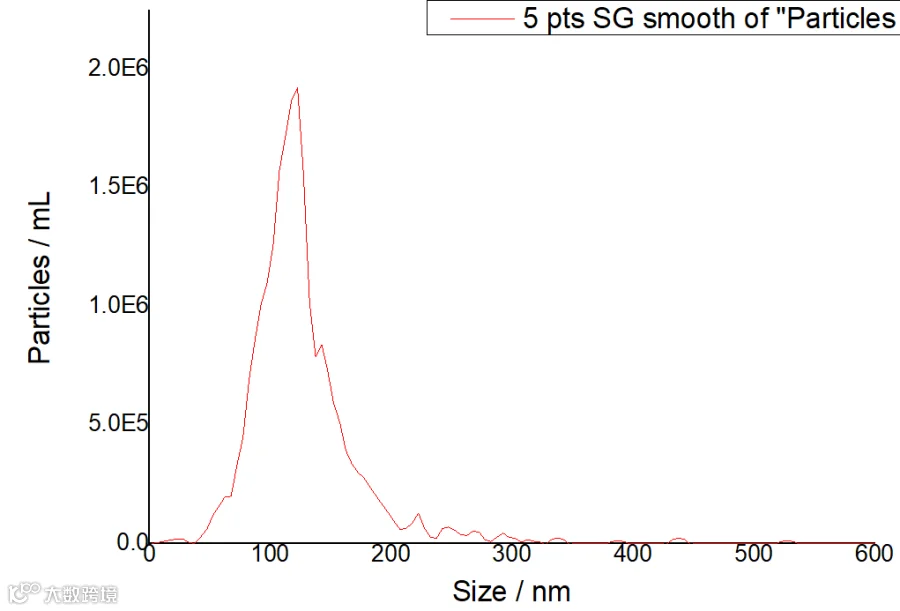

▲【调整后的粒径图】

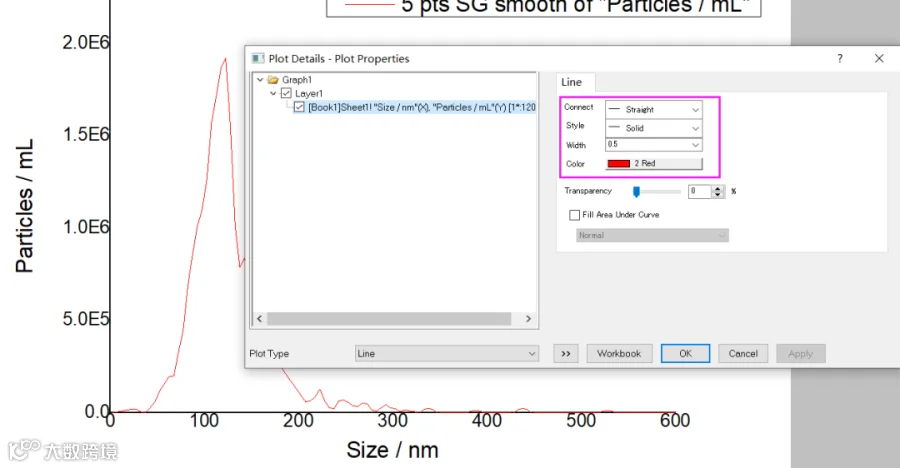

继续双击峰图跳出“Plot Details”可调整峰图颜色、线条、宽度等（图8）。

▲【图8】

全部调整完，就是最终在文献中的出现的粒径图了。

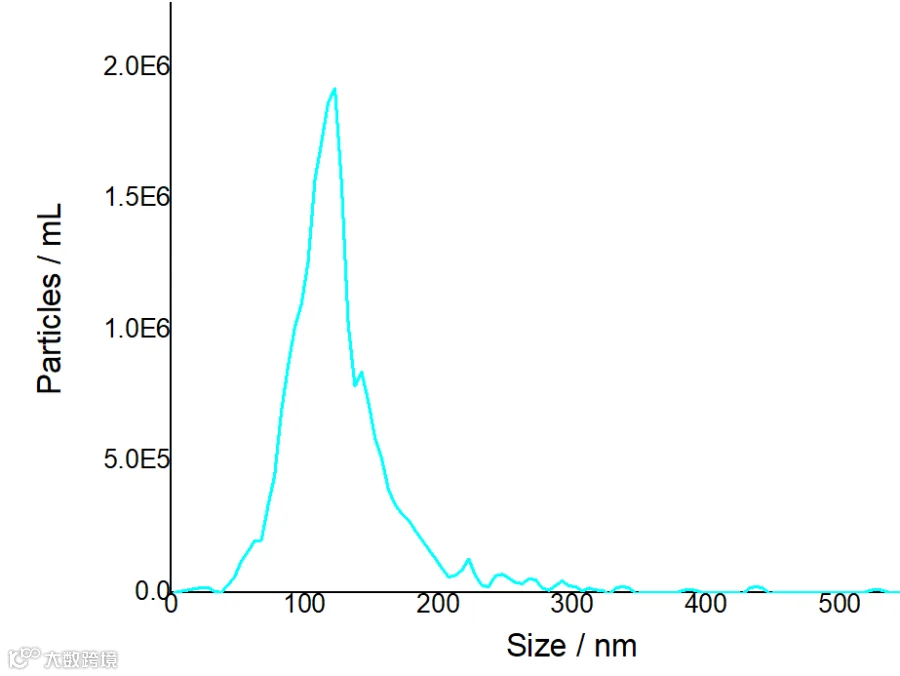

▲【最终粒径图】

▲【文献中的粒径图 (ref.1) 】

1. Zhang.S et al . Exosomes derived from human embryonic mesenchymal stem cells promote osteochondral regeneration. Osteoarthritis and Cartilage 2016,11:2135-2140.
