中央空调的分类与主要部件介绍

一、按照能源方式分类

1、电制冷空调；

2、溴化锂制冷空调；

3、其他能源空调。

风冷：冷凝器采用强制空气对流的方式进行换热，家用空调基本上都是这种，风冷空调又有单冷型和热泵型两种，单冷型顾名思义只可以夏天制冷，热泵型既可以夏天制冷又可以冬天制热。

水冷：从冷凝器散发的热量用水流进行冷却，为达到节水的目的，冷凝器出来的冷却水被水泵输送到冷却水塔，与空气进行热交换后在回到冷凝器。水冷系统一般只能制冷。

按照主机压缩机的形式分类:

活塞式压缩机：

目前在冷冻冷藏领域广泛使用，如下图的半封闭活塞压缩机也是活塞压缩机的一种。

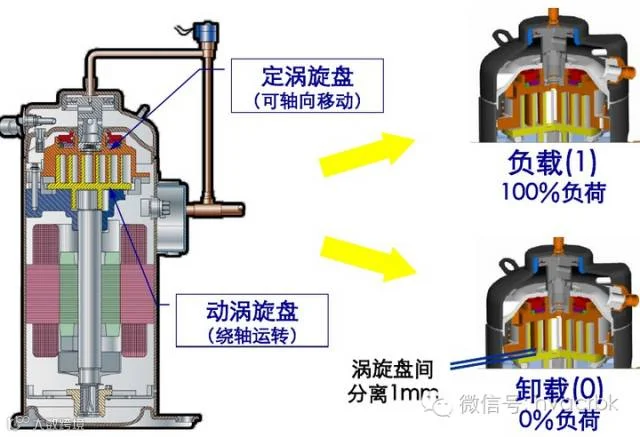

涡旋式压缩机：

目前使用频率很高的一种压缩机，压缩机由定盘、动盘、电机、机体四大部分组成，最大的特点是零部件少，运行稳定性高，使用寿命长，广泛的运用于小型制冷机组等。

螺杆式压缩机：

在大型中央空调主机上使用最频繁的压缩机，其特点是零部件少、稳定性高、使用寿命长、维修方便等，还有很重要的一点是螺杆机的能效比很高，同样的制冷量，螺杆机比活塞机节能25%以上。螺杆机有单螺杆和双螺杆之分。

离心式压缩机：

离心机的外观看起来就像是个大的离心式水泵，其结构和水泵结构也比较相似。离心式压缩机往往用在功率比较大的中央空调主机上，特点是单机制冷量大，结构简单、性能可靠、运行稳定，由于其对生产工艺的要求很高。

转子式压缩机：

转子式压缩机在小容量空调系统中有其固有的综合优势，但由于单转子压缩机大容量时振动特别大，因而较大容量时一般采用双转子，由于两个转子同时工作，使运转容量提高；在压缩机压缩过程中，转子对称运转，抵消了偏心的影响，使运转相对比较平稳、噪音较低。

二、按照室内系统的不同分类

氟系统：

室内机和主机之间由铜管连接，铜管里面运行的是制冷剂，制冷剂直接在室内机蒸发吸热。常用于家用空调和商用空调，因其特点，系统不可能做的很大。

水系统：

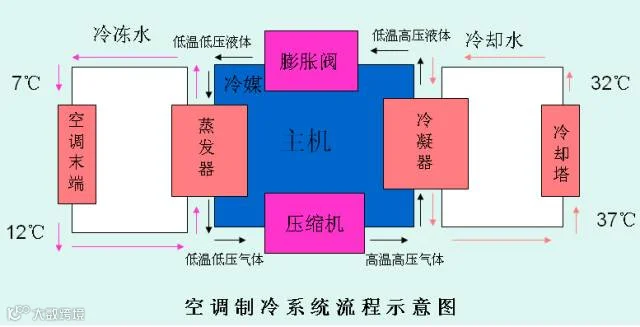

室内系统和主机由水管道连接，管道里面运行的是低温水（7℃），低温的水在室内机（风机盘管）吸取热量之后回流到主机。在大型中央空调系统里面使用最广。

空气系统：

由空气处理机直接把空气处理到所需要的温度，在由风管通道将风送到所需要的房间，特点是很容易引进新风。在安装上对空间的高度有一定要求，同时在经济性上要差一些。

三、常见的几种空调主机名称

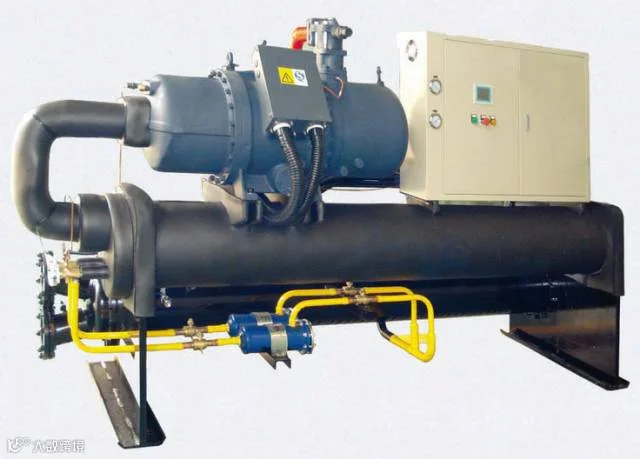

1、螺杆式水冷冷水机组，制冷量大；

2、涡旋式水冷冷水机组，较少采用；

3、离心式水冷冷水机组，制冷量很大；

4、风冷螺杆冷水热泵机组，专门的空调机房；

5、风冷模块冷水热泵机组，专门的空调机房；

6、大型风冷涡旋冷水热泵机组，和风冷模块形式完全相同；

7、小型户式水系统空调机组，适合家庭使用；

8、小型变频多联空调机组，适合家庭使用。

四、空调机组的分类

空调机组按空气处理的要求可分为：

冷、热风机：仅实现对室内空气温度的调节和控制；

除湿机：仅实现对室内空气的湿度调节；

恒温恒湿机：实现对室内空气的温度和湿度同时进行调节和控制。

空调机组按空气处理设备的集中程度可分为：

集中式空调系统；

半集中式空调系统；

分散式空调系统。

五、空调系统主要部件介绍

压缩机：

压缩机是整个空调系统的核心，也是系统动力的源泉。压缩机的好坏会直接影响到整个空调的效果。根据蒸气的原理，压缩机可分为容积型和速度型两种基本类型。

换热器：

根据在空调上的作用不同，可分为冷凝器和蒸发器。现在就冷凝器和蒸发器的分类和区别述说一下。

冷凝器：

冷凝器的作用是将压缩机排出的高温高压的制冷剂过热蒸汽冷却成液体或气液混合物。制冷剂在冷凝器种放出的热量由冷却介质（水或空气）带走。冷凝器按其冷却介质和冷却的方式，可以分为水冷式、空气冷却式、水和空气混合冷却式三种类型。

蒸发器：

蒸发器的作用是利用液态低温制冷剂在低压下易蒸发，转变为蒸气并吸收被冷却介质的热量，达到制冷目的。

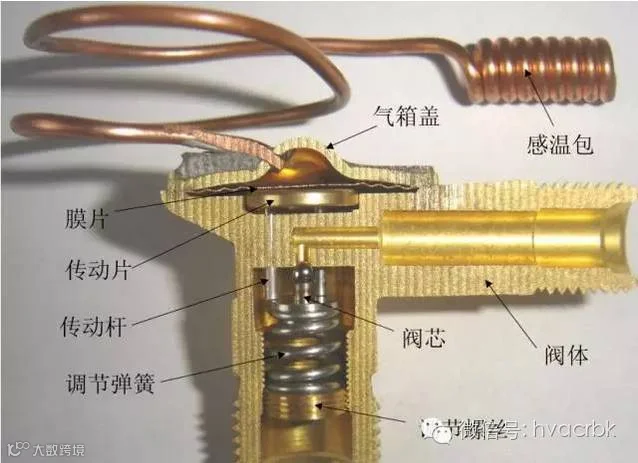

节流部件：

节流部件 节流部件是制冷系统不可缺少的四大部件之一。它的作用是使冷凝器出来的高压液体节流降压，使液态制冷剂在低压（低温）下汽化吸热，它是维持冷凝器中为高压、蒸发器为低压的重要部件。常用的节流阀有这几种，即：手动膨胀阀、浮球调节阀、热力膨胀阀、电子膨胀阀、孔板节流。

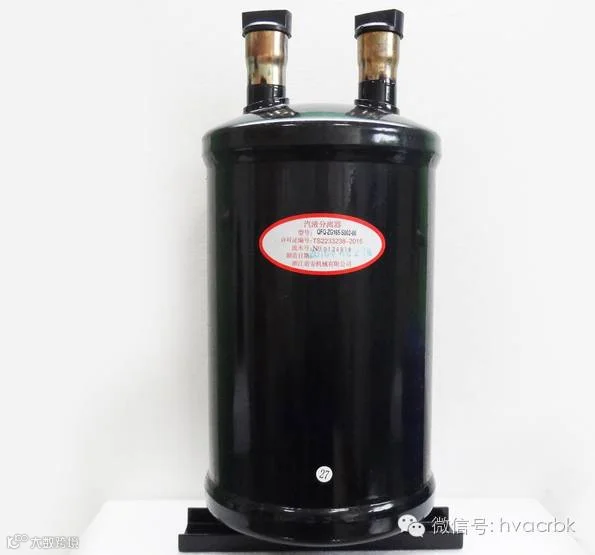

气液分离器

在蒸发器中，由于液体在蒸发器中蒸发，由液体变为气体的过程，由于考虑负荷的变化，可能会有一部分的制冷剂未全部蒸发，而会直接进入到压缩机。由于液体的不可压缩性，所以在未进入压缩机之前，首先要通过气液分离器，以确保进入压缩机全部为汽体，保证压缩机能正常的运转。

气液分离器安装与压缩机的进口端，主要是防止返回压缩机的低压低温蒸汽携带过多的液滴，防止液体制冷剂进入压缩机气缸，分离器同时具有过滤、回油、贮液等功能。



气液分离器使用时应注意：

• 尽可能靠近压缩机；

• 在换向系统中，气液分离器应该安装在换向阀和压缩机之间；

• 正确的安装进口（从蒸发器来）出口（去压缩机吸气口）；

• 必须向上安装；

• 合适大小的气液分离器的接口不一定和压缩机的吸气口一致。

风机：

风机是交流单、三相感应电动机与叶轮组合而成，风机分为轴流风机和离心风机， 风机包括定速和变速两大系列。

储液器：

储液器的形式有多种，有单向和双向之分，有一出口和两出口之分；有立式和卧式之分， 制冷系统中的高压储液器（也称储液筒）是装在冷凝器和膨胀阀之间的，它的功能可归纳为以几个方面：

1、储存冷凝器的凝液避免凝液在冷凝器中积存过多而使传热面积变小，影响冷凝器的传热效果。

2、适应蒸发器的负荷变动对供应量的需求 在蒸发负荷增大时，供应量也增大，由储液器的存液补给；负荷变小时，需要液量也变小，多余的液体储存在储液罐里。

3、作为系统中高低压侧之间的液封 因为出液管是插在液面下，故可防止高压侧的蒸汽和不凝性的气体进入低压侧。同时，储液器也起到过滤和消音的作用。

油气分离器：

油气分离器安装在压缩机和冷凝器之间。它的工作原理为：压缩机的排气是氟里昂和润滑油的混合气体，通过油分离器的较大的腔体减速，雾状的油就会聚集在冲击的表面上，当聚集成较大的油滴后，流向油分离器的底部，并通过回油装置返回压缩机。

干燥过滤器 ：

为了防止制冷剂里含有水份或由于不可减少的元素等原因使系统里进入水份，当从冷凝器出来的高温液体进入膨胀阀后，液体的温度会大幅度的下降，一般都在零度以下，这时如果系统里含有水分的话，由于膨胀阀通过的截面很小，就会易出现冰堵的现象，影响系统的正常的运行。

四通换向阀：

四通换向阀适用： 于中央空调、单元式空调器等热泵型空调系统，它被用来切换制冷工质的流通路径，以达到制冷和制热的目的。

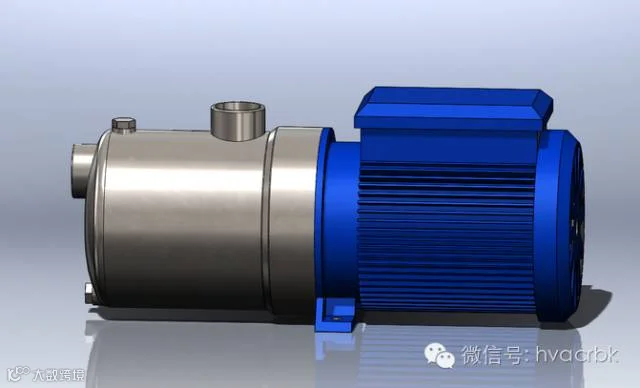

水泵：

水泵是用于加速水流动的工具，以达到加强水在换热器中换热的效果。

水流开关：

水流开关用： 作管道内流体流量的控制或断流保护，当流体流量到达调定值时，开关自动切断（或接通）电路。

压力控制器：

压力控制器用作压力控制和压力保护之用，机组有低压和高压控制器，用来控制系统的压力的工作范围，当系统压力到调定值时，开关自动切断电路。

油压差控制器：

当压力差到达调定值时，开关自动切断电路

温度控制器：

温度控制器用作机组的控制或保护，当温度到达调定值时，开关自动切断电路。在我们的产品上，温度的控制常用到，用水箱温度来控制机组的开停机情况。还有些象防冻都需要用到温度控制器。

视液镜：

制冷装置中液体管路的制冷剂的状况； 制冷剂中的含水量； 回油管路中来自油分离器的润滑油的流动状况。有的视液镜带有一指示器，它通过改变其颜色来指出制冷剂中的含水量。（绿色表示干燥，黄色表示潮湿）

膨胀水箱：

温度变化而引起水的体积变化，膨胀水箱用来贮存这部分膨胀水； 对系统起稳压定压的作用；能给系统补偿部分水。

冷却塔：

冷却塔的作用是将挟带热量的冷却水在塔内与空气进行换热，使热量传输给空气并散入大气。冷却塔中水和空气的换热方式之一是，流过水表面的空气与水直接接触，通过接触传热和蒸发散热，把水中的热量传输给空气。
