1、项目介绍
微机控制弹簧拉压试验机依据JB/T7796-2005《弹簧拉压试验机技术条件》规定的技术要求制成，专为弹簧的检测设置。主要用于测试各种弹簧及弹性元件的强度，即在一定的变形量(或剩余高度)下测试弹簧的试验力或在一定的试验力下测定弹簧的剩余高度或变形量。具有试验力值显示，速度设置，批量试验设置等功能，同时，还具有限位保护和过载保护等功能。
2、使用领域
弹簧拉压试验机是测试拉伸、压缩弹簧的变形量和负荷关系特性的专用仪器。适用拉伸、压缩弹簧在一定工作长度下的工作负荷的测试，也可用于橡胶、簧片等弹性器件的弹力负荷测试。

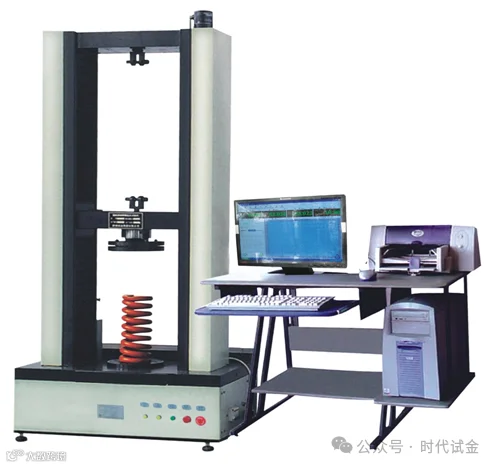

3.外观照片
1.技术指标
代号
|
名称
|
技术参数
|
1
|
最大试验力
|
20000N
|
2
|
试验机示值精度
|
≤±0.5%
|
3
|
试验力有效测量范围
|
满量程的1%-100%
|
4
|
试验力最小分辨率
|
每档满量程的0.05%
|
5
|
位移最小分辨率
|
0.01mm
|
6
|
位移精度
|
注: 为测定的任意位置压盘间距离(mm)
|
7
|
加载速度
|
0.05mm/min-500mm/min
|
8
|
试验机有效试验空间
|
约1000mm
|
9
|
压盘直径
|
Ф200mm
|
10
|
外形尺寸
|
740×575×1600
|
11
|
重量
|
350kg(不含微机)
|
12
|
电源电压
|
~220VAC±10% 50Hz
|
13
|
试验机电器设备质量、
装配质量、外观质量
|
应符合GB/T2611-2006
《试验机通用技术要求》
|
2.试验机的配置
代号
|
项目名称
|
厂家及规格
|
数量
|
1
|
主机框架
|
济南试金仪器公司
|
一台
|
2
|
交流伺服电机及系统
|
合资品牌
|
一套
|
3
|
减速系统
|
同步齿型带（宁波伏龙）
|
一套
|
4
|
滚珠丝杠副
|
国内知名品牌
|
两套
|
5
|
负荷传感器
|
(20000N)试金订制
|
一只
|
6
|
光电编码器
|
上海霍德
|
一个
|
