1简介
YAW-300B微机控制电液式水泥压力试验机主要用于水泥胶沙的抗压强度试验，适用于建材、大专院校、科研单位等领域。试验操作和数据处理符合标准的要求。
2 方案描述
2.1 试验机结构简介
试验机由主机、油源控制柜和控制用PC机系统组成，结构紧凑，外形美观，可靠耐用。采用油缸下置式固定横梁主机。
2.2 试验附具
试验辅具由上压板，下压板构成。
2.3 液压系统
液压原理为负载适应型进油节流调速系统。整个液压系统包括油箱、试验机专用低噪音油泵电机组、单向阀、比例阀、溢流阀、换向阀、高精度高压滤油器等。
油箱内的液压油通过电机带动油泵进入油路，流经单向阀、高精度高压滤油器、压差阀组、比例阀，进入油缸。计算机发出控制信号到比例阀，控制比例阀的开口和方向，从而控制液压油进入油缸的流量，实现等速试验力的控制。

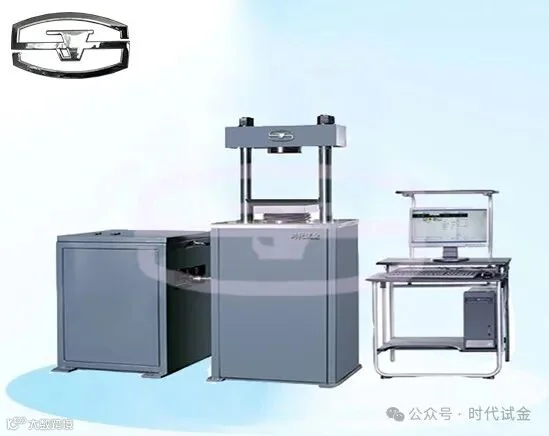

3.外观照片
4.主要性能技术指标
| 最大试验力 | 300kN |
| 试验力测量范围 | 10kN-300kN |
| 试验力示值精度 | ±0.5% |
| 活塞直径 | Φ
|
| 活塞行程 | 0～
|
| 活塞空载最大移动速度 |
|
| 压缩空间 | 0～
|
| 上、下压板尺寸 | Φ
|
| 主机外形尺寸 |
|
| 电控柜外型尺寸 |
|
| 整机外形尺寸 |
|
| 试验机主机 | 时代试金专有技术生产 | 1台 |
| 油源控制柜 | （进口比例伺服阀）时代试金专有技术生产 | 1套 |
| 油压传感器 | CYB-12SA（北京中航机电公司） | 1只 |
| 控制系统 | 时代试金专有技术生产 | 1套 |
| 计算机 | 联想电脑 |
1台 |
