一体商用膜组件
安装固定方法
创新设计的一体商用膜组件带来灵活多样的安装方式，告别安装烦恼，轻松应对各种场景需求，安装更灵活，运维更高效！
01
标准固定法
稳固通用
百搭可靠
在机架上、下两端相应位置打φ11mm的通孔。

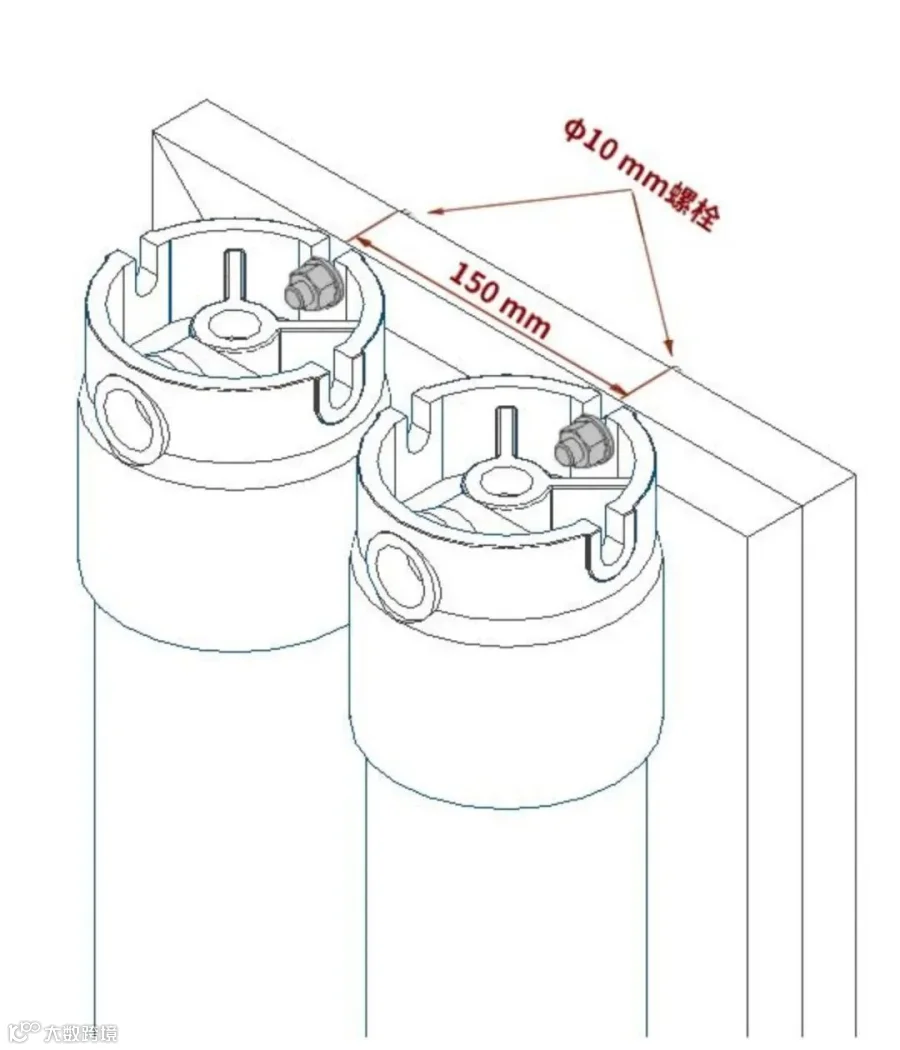

利用膜组件自带的U型卡槽，使用φ10mm螺栓将膜组件固定在机架上。固定4040膜组件时上、下通孔中心距1023mm，相邻组件通孔中心距140-150mm。固定4021膜组件时，两端通孔中心距545mm。

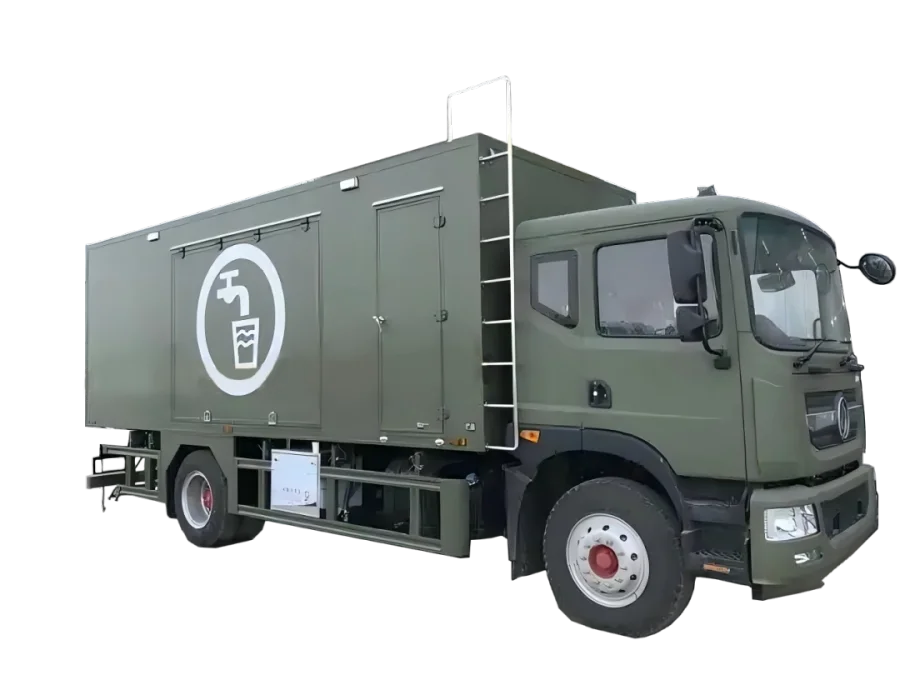

该方法立式安装时，可用于车载、集装箱等移动净水设备。卧式安装时，仅用于固定使用的净水设备。
02
简单固定法
简单实用
经济方便

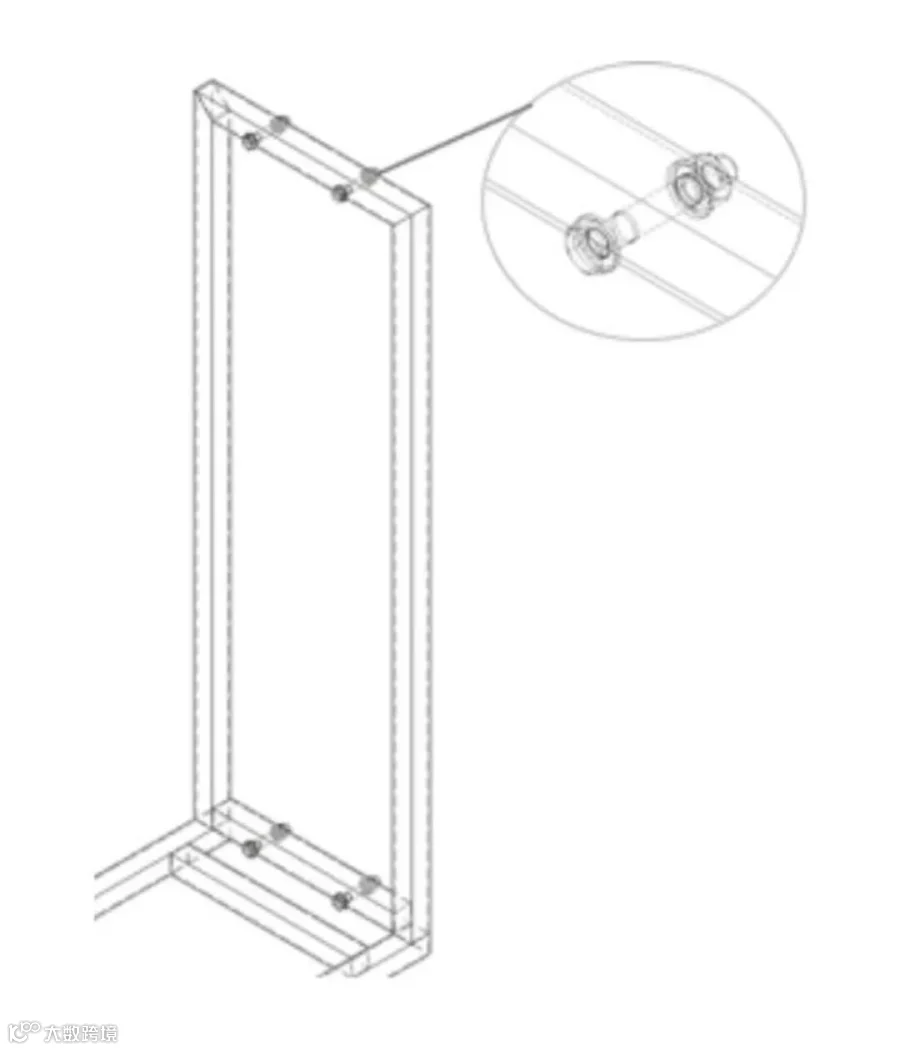

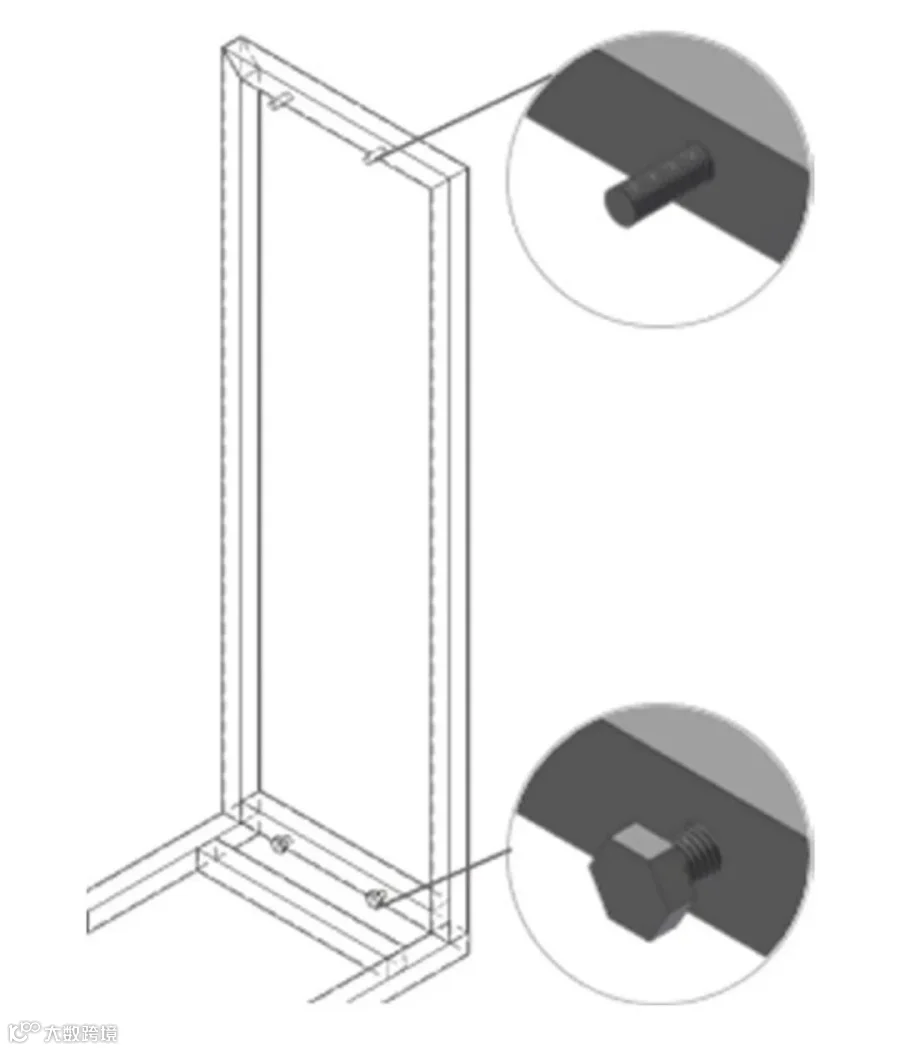

与标准固定法相似，将"通孔+螺栓"改成在机架上焊接φ10mm螺杆，然后用螺母锁紧U型卡槽。螺杆的位置与标准固定法通孔的位置相同，该方法不需要在机架上打孔，机架外观更美观。为降低成本，也可以将螺栓切开后，螺栓尾部用于固定下端，螺杆用于固定上端。
该方法仅适合立式安装，用于固定使用的净水设备。
03
管夹固定法
快捷拆装
无需工具

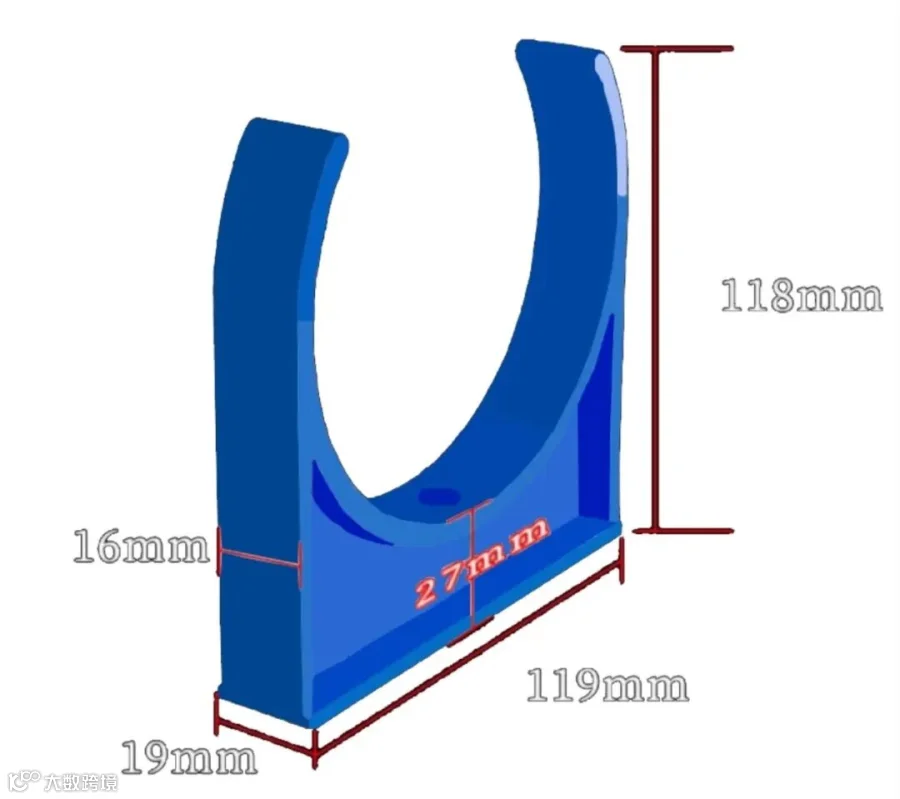

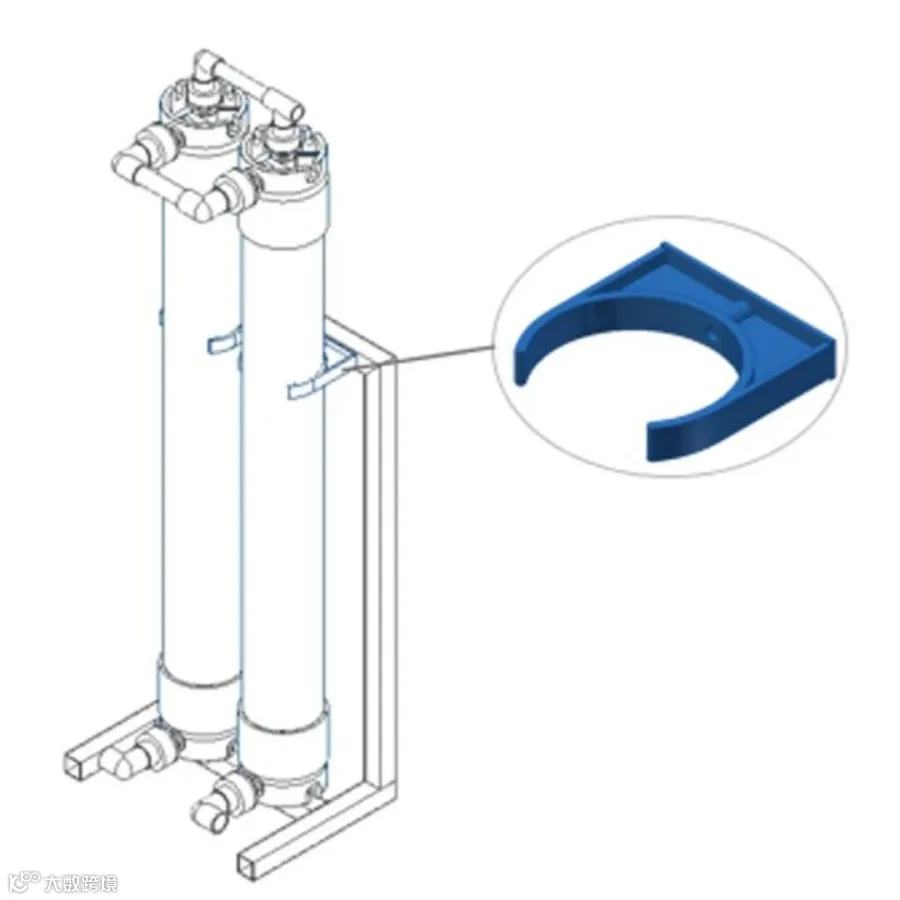

使用φ110mm标准管夹进行固定，该方法是最简便的固定方式。不需要使用工具就可以完成膜组件更换。
立式安装4040膜组件时，在距底部700mm处，安装一个φ110mm UPVC管夹，将膜组件卡入管夹即可。卧式安装时，4040膜组件两个管夹相距 600mm，4021膜组件时两个管夹相距 240mm。
卧式安装时可用于移动净水设备，立式安装时只能用于固定使用的净水设备。
膜组件壳体外径110mm，可以使用各种形式的110mm管夹固定。
小 提 示：
立式安装推荐标准安装法或简易安装法
卧式安装推荐管夹安装法
本文介绍了三种一体商用膜组件的固定方法，三种方法各有所长。用户在使用过程中，可以根据设备应用场景，结合设备结构特点选择最适合的固定方式。
