水包水、水包砂在施工时会不仅会出现上一集说到的“干燥成膜后颗粒开裂”问题，还会出现漆膜起皮、开裂、发花的问题。
这一期我们给大家详细讲解如何解决“漆膜起皮、开裂”的问题。
漆膜起皮、开裂的条件
1
涂料在成膜过程中因溶剂挥发或化学键交联由液体转变成固体，同时发生体积收缩，当涂料形成固体涂膜以后，体积收缩会受到附着的限制而产生拉伸应力，这种因固化收缩引起的应力我们称之为固化应力。
2
内应力是通过附着过程而产生的，同时内应力和附着力又是作用力与反作力的关系，当内应力大于附着力或者基材的拉伸强度时，漆膜就会从界面或基材内部发生起皮脱落。
3
拉伸强度是指材料断裂前所能忍受的最大应力，因此当漆膜的内应力大于漆膜的拉伸强度时漆膜就会产生开裂。
漆膜起皮、开裂的原因
01
底 材：

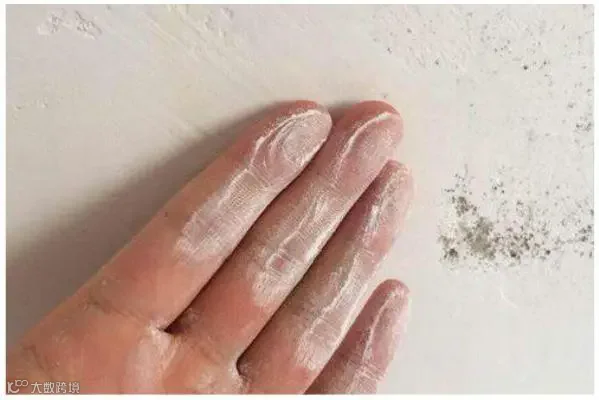

（1）腻子疏松、底材强度不够、脱粉；
（2）基层处理不当，表面有油污、浮尘；

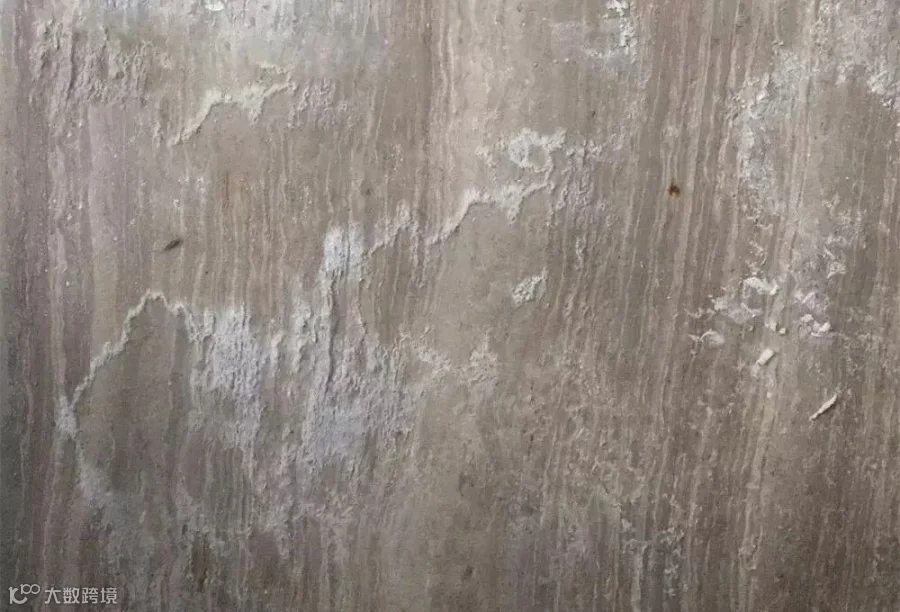

（3）底材碱性过高，墙面返碱，造成粉化脱落；

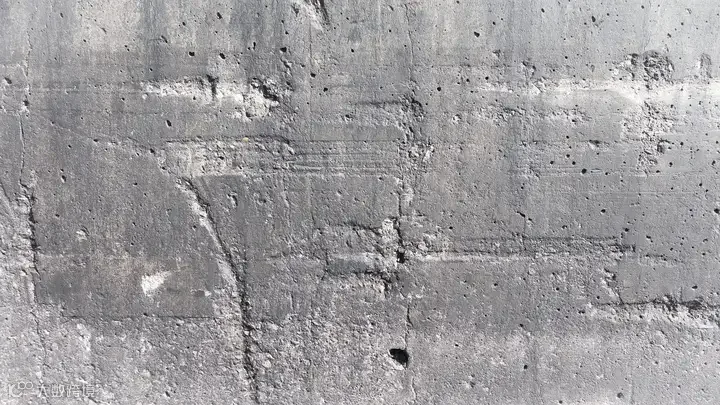

（4）墙面基层水分含量过高，基层透水，造成附着力下降，破坏漆膜表面；
（5）封闭底粘度太高，干燥过快，渗透性差，以及底漆漏刷；

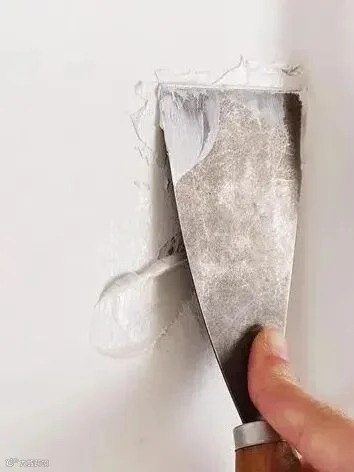

（6）基层表面太光滑，造成漆膜与基层的附着力不够，最终导致漆膜脱落。
02
中 途 漆：
（1）中涂乳液含量过低，造成中涂层与基层附着力不够；乳液过高也会造成多彩层和中涂层发生剥离现象；
（2）多彩涂料，连续相乳液含量太少，造成附着力不够。
03
施 工、环 境：

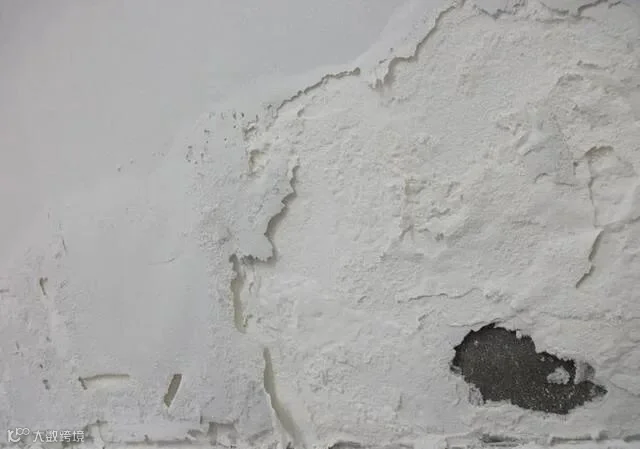

（1）涂层过厚，造成漆膜起鼓；
（2）施工温度过低，漆膜未能形成连续的漆膜，造成乳液不能固化成膜；
（3）前一道漆膜未干透，就进行下一道涂膜施工，造成漆膜内部水分包裹，水分挥发造成漆膜表面起鼓。
漆膜起皮、开裂的解决方法

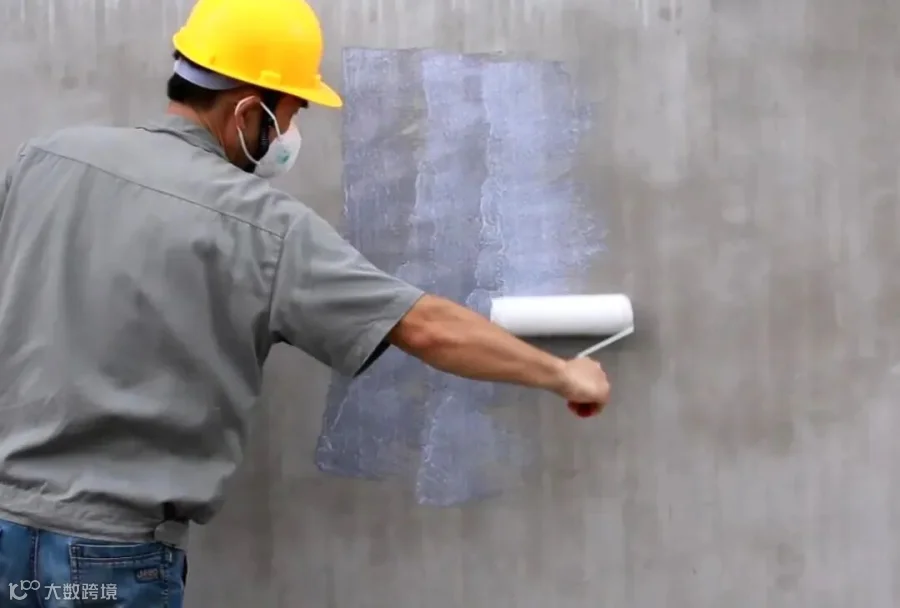

1、对于有渗水的位置，基层要进行防水处理。
2、选择渗透力强的底漆，可以提高腻子的强度。
3、选择合格的外墙腻子，对腻子要进行养护，使其硬度、强度都达到施工要求。
4、涂刷底漆时，粘度不宜做得太高，太高会影响渗透性。并且底漆干燥速度不宜做得过快，可用乙二醇和水来调节，避免漏刷。
5、墙面基层含水率不能超过10%，等到墙面充分干燥之后方可进行下一步施工
6、中涂乳液含量一般在15%~20%，保证中涂对于底漆的附着力。
7、多彩涂料的基础漆、造粒液，连续相配比需合理。且连续相中乳液含量占整个体系的比例不应低于10%。
8、提高罩面漆的乳液含量，可以提高漆膜强度。
9、水包砂涂层较厚，应分两次施工，第一遍干透后，再进行下一遍施工。
格瑞诗
更多多彩涂料资讯
请继续关注我们
