微纳加工“利刃”：激光微凸点结构工艺

  在先进制造的宏大版图中，微纳加工技术宛如一把锋利且精准的“利刃”，持续推动着产业升级的进程，而激光微结构加工中的微凸点结构工艺，更是这把“利刃”上极具威力的“刃尖”，展现出强大的创新潜力。

优质基底：碳化硅（SiC）材质的卓越特性

 本次激光微结构加工的“舞台”搭建在碳化硅（SiC）材质之上。碳化硅堪称材料界的“全能冠军”，高硬度、高耐磨性、高化学稳定性以及优异的热导率等特性集于一身。在航空航天、汽车电子、电力电子等对材料性能要求近乎苛刻的领域，碳化硅备受青睐。以电力电子器件为例，作为半导体材料的它，能够承受更高的电压和温度，使器件性能和可靠性实现大幅提升。

精密雕琢：微凸点结构的极致要求

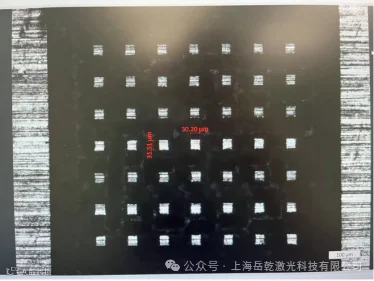

  此次加工的“舞台”面积仅为1mm×1mm，在如此狭小的空间内进行精确加工，难度极高，如同在针尖上完成精细雕刻，这需要极其稳定的激光控制和定位系统。而要打造的微凸点结构，尺寸为30μm×30μm，高度达40μm。在芯片封装领域，微凸点是连接芯片与封装基板的关键“纽带”，其尺寸精度和一致性直接影响芯片的电气性能和可靠性。精准控制凸点尺寸和高度，才能保障芯片与基板之间稳定的电气连接和信号传输。

创新工艺：激光微结构加工的优势

  激光微结构加工技术借助高能量密度的激光束，通过光热效应或光化学效应，对材料进行精确去除、沉积或改性等操作。与传统加工方法相比，它就像一位技艺高超的“微雕大师”，具有加工精度高、非接触式加工、可加工复杂微结构等显著优势。在微凸点结构加工中，激光能快速、精准地在碳化硅表面“塑造”出所需的凸点形状和尺寸，让生产效率和产品质量双双迈上新台阶。
