导读：在过去的十多年中，CMOS图像传感器（CIS）技术取得了令人瞩目的进步。多年来，图像传感器的性能已得到显著改

在过去的十多年中，CMOS图像传感器（CIS）技术取得了令人瞩目的进步。多年来，图像传感器的性能已得到显著改善，并且自从带有照相机功能的手机问世以来，CIS技术就获得了巨大商业成功。15年前，包括科学家和市场营销专家在内的许多人预测，CMOS图像传感器将完全取代CCD成像设备。

尽管CMOS在当今的成像中具有很强的地位，但它并没有完全取代CCD器件。另一个方面，对CMOS技术的驱动极大地增加了整个成像市场。CMOS图像传感器不仅创造了新的产品应用，而且还提高了CCD成像设备的性能。

图像传感器是将光学图像转换成电子信号的电子设备，转换方法因图像传感器的类型而异

目前主要有两种类型的CCD光敏元件，分别是线性CCD和矩阵性CCD。线性CCD用于高分辨率的静态照相机，它每次只拍摄图象的一条线，这与平板扫描仪扫描照片的方法相同。这种CCD精度高，速度慢，无法用来拍摄移动的物体，也无法使用闪光灯。矩阵式CCD，它的每一个光敏元件代表图象中的一个像素，当快门打开时，整个图象一次同时曝光。通常矩阵式CCD用来处理色彩的方法有两种。一种是将彩色滤镜嵌在CCD矩阵中，相近的像素使用不同颜色的滤镜。典型的有G-R-G-B和C-Y-G-M两种排列方式。这两种排列方式成像的原理都是一样的。在记录照片的过程中，相机内部的微处理器从每个像素获得信号，将相邻的四个点合成为一个像素点。该方法允许瞬间曝光，微处理器能运算地非常快。这就是大多数数码相机CCD的成像原理。因为不是同点合成，其中包含着数学计算，因此这种CCD最大的缺陷是所产生的图象总是无法达到如刀刻般的锐利。

模拟：CCD执行光子到电子的转换

数字：CMOS图像传感器（CIS）执行光子到电压的转换

图像传感器用于数码相机和成像设备中，将从相机或成像设备接收的光转换为数字图像。

如今，有两种不同的数字捕获图像技术。

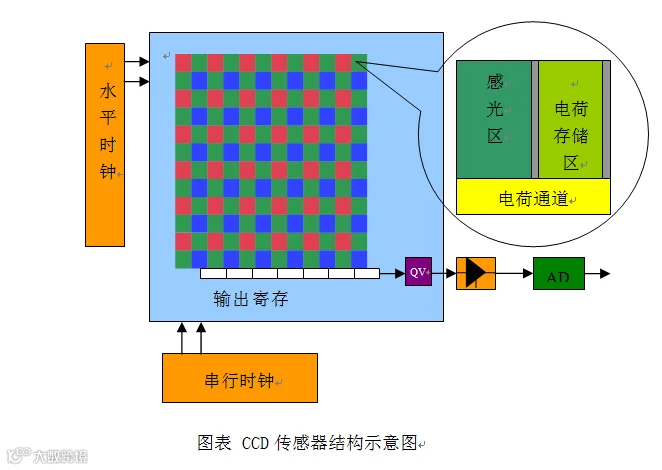

CCD是一种半导体器件，能够把光学影像转化为数字信号。CCD上植入的微小光敏物质称作像素。像素数越高,面积越大,成像质量就越高越清晰。CCD上有许多排列整齐的电容，能感应光线、储存信号并将影像转变成数字信号。经由外部电路的控制，每个小电容能将其所带的电荷转给相邻的图像处理器来形成图像。MOS电容器是构成CCD的最基本单元，它是金属—氧化物—半导体器件中结构最为简单的。

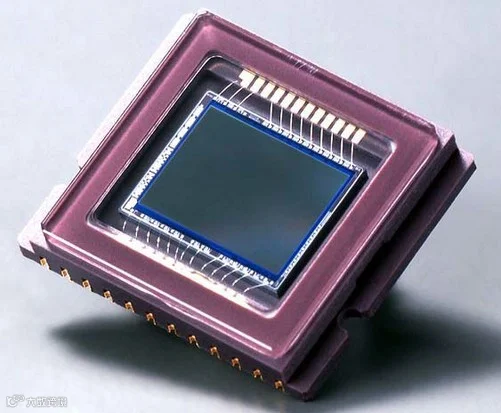

（CCD）

电荷耦合器件是线性传感器，其输出与接收到的光子数直接相关；

互补金属氧化物半导体）是一种较新的并行读出技术。

两种类型的成像设备都将光转换为电子（或电荷），然后可以将其处理为电子信号。

（CMOS0)

CCD旨在将电荷从一个像素移动到另一个像素，直到电荷到达专用读取区域中存在的放大器，CMOS图像传感器直接在像素中集成放大。更加先进的CIS技术提供了一种作为一组并行读出架构，其中每个像素都可以单独寻址或作为一组并行读出。

在相同分辨率下，CMOS价格比CCD便宜，但是CMOS器件产生的图像质量相比CCD来说要低一些。到目前为止，市面上绝大多数的消费级别以及高端数码相机都使用CCD作为感应器;CMOS感应器则作为低端产品应用于一些摄像头上，若有哪家摄像头厂商生产的摄像头使用CCD感应器，厂商一定会不遗余力地以其作为卖点大肆宣传，甚至冠以“数码相机”之名。一时间，是否具有CCD感应器变成了人们判断数码相机档次的标准之一。

CMOS针对CCD最主要的优势就是非常省电，不像由二极管组成的CCD，CMOS 电路几乎没有静态电量消耗，只有在电路接通时才有电量的消耗。这就使得CMOS的耗电量只有普通CCD的1/3左右，这有助于改善人们心目中数码相机是"电老虎"的不良印象。CMOS主要问题是在处理快速变化的影像时，由于电流变化过于频繁而过热。暗电流抑制得好就问题不大，如果抑制得不好就十分容易出现杂点。

此外，CMOS与CCD的图像数据扫描方法有很大的差别。例如，如果分辨率为300万像素，那么CCD传感器可连续扫描300万个电荷，扫描的方法非常简单，就好像把水桶从一个人传给另一个人，并且只有在最后一个数据扫描完成之后才能将信号放大。CMOS传感器的每个像素都有一个将电荷转化为电子信号的放大器。因此，CMOS传感器可以在每个像素基础上进行信号放大，采用这种方法可节省任何无效的传输操作，所以只需少量能量消耗就可以进行快速数据扫描，同时噪音也有所降低。这就是佳能的像素内电荷完全转送技术。

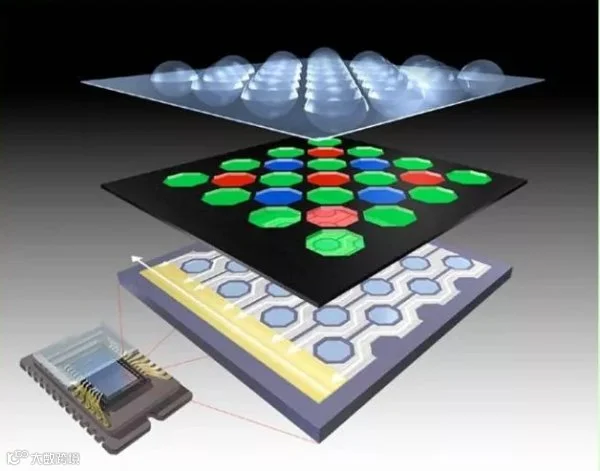

CMOS图像传感器有四个主要组件：光电二极管，像素设计，彩色滤光片，微透镜；

光电二极管用于捕捉光，一般用于实现这一功能的是PIN二极管或PN结器件。最广泛实现的像素设计被称为“有源像素传感器”。

通常使用3-6个晶体管，它们可以从大型电容阵列中获得或缓冲像素。彩色滤光片用于大型电容阵列中获得或缓冲像素。彩色滤光片用于分离反射光的红、绿、蓝（RGB）成分。最后，微透镜从CIS的非活性部分收集光，并将其聚焦到光电二极管，微透镜通常具有球形表面和网状透镜

CCD的基本工作过程主要是信号电荷的产生、存储、转移和检测：

（1）信号电荷的注入（产生）：在CCD中，电荷注入的方式可分为光注入和电注入两类。当光照射到CCD硅片上时，在栅极附近的半导体体内产生电子-空穴对，多数载流子被栅极电压排斥，少数载流子则被收集在势阱中形成信号电荷。所谓电注入就是CCD通过输入结构对信号电压或电流进行采样，然后将信号电压或电流转换为信号电荷注入到相应的势阱中。电注入常用的有电流注入和电压注入两种方式。

（2）信号电荷的存储：CCD工作过程的第二步是信号电荷的收集，就是将入射光子激励出的电荷收集起来成为信号电荷包的过程。

（3）信号电荷的传输（耦合）：CCD工作过程的第三步是信号电荷包的转移，就是将所收集起来的电荷包从一个像元转移到下一个像元，直到全部电荷包输出完成的过程。

（4）信号电荷的检测：CCD工作过程的第四步是电荷的检测，就是将转移到输出级的电荷转化为电流或者电压的过程。

CCD图像传感器是按一定规律排列的MOS电容器组成的阵列。在P型或N型硅衬底上生长一层很薄的二氧化硅,再在二氧化硅薄层上依次序沉积金属或掺杂多晶硅电极，形成规则的MOS电容器阵列，再加上两端的输入及输出二极管就构成了CCD芯片。

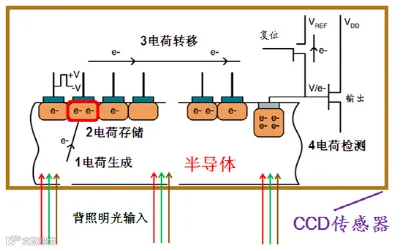

CCD工作示意图

CCD的发明具有划时代的意义，它的出现使得人类捕捉信息达85%的眼睛这个重要器官得到了极大扩展与延申。促进CCD快速发展主要有三个因素：首先，CCD的尺寸小，重量轻，消耗功率少，超低噪声，动态范围较大，线性良好，可靠，耐用。第二，这种器件在形状、快速、外形质量和成本方面能与真空管抗衡。第三，空间成像应用需要新的探测器。

但是，科学技术的进步一刻也不曾停止。1998年，CMOS图像传感器诞生了。CMOS的光电信息转换功能与CCD的基本相似，区别就在于这两种传感器的光电转换后信息传送的方式不同。CMOS具有读取信息的方式简单、输出信息速率快、耗电少(仅为CCD芯片的1/10左右)、体积小、重量轻、集成度高、价格低等特点。从2008年开始，各大厂商都开始逐渐把背照式CMOS使用在不同的数码相机产品上。从此，CMOS图像传感器迅速发展。科技不断发展，相信在未来的某一天，一定会有更多种类的传感器出现，这也只是时间的问题，到那时我们回望过去，看看我们曾经经历过的胶片时代、CCD时代和CMOS时代，一定会由衷的感叹科技日新月异的飞速发展。
