永磁同步电机（PMSM）是一种高效、高性能的电动机，通过利用永磁体产生磁场，使得转子的转速与定子绕组的电流频率保持一致，从而实现了高效的能量转换和机械能输出。电机的控制系统调节电流，确保电机转子与旋转磁场同步旋转，保持稳定的运行状态。广泛应用于现代工业和新能源领域。
一、永磁同步电机的工作原理

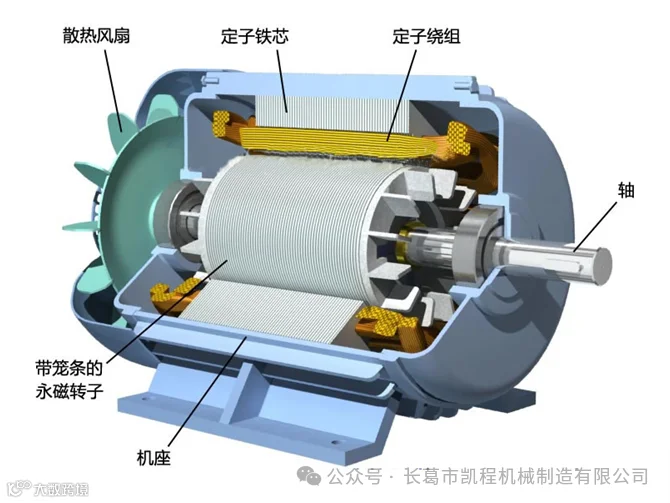

1. 基本结构
定子：与普通交流电机类似，由铁芯和三相绕组组成，通电后产生旋转磁场。
转子：嵌入永磁体（如钕铁硼NdFeB），无需外部励磁，依靠永磁体产生固定磁场。
2. 运行原理
- 定子绕组通入三相交流电时，产生旋转磁场，与转子的永磁磁场相互作用，驱动转子以同步转速旋转（转子转速与磁场转速一致）。
- 通过变频器调节电流频率和幅值，实现精准的转速和转矩控制。
二、永磁同步电机的优点
1. 高效率
- 转子无励磁损耗（无需电流激励），效率通常比异步电机高5%~10%，尤其在部分负载时优势明显。
2. 高功率密度
- 永磁体提供强磁场，体积小、重量轻，适合空间受限的应用（如电动汽车）。
3. 动态响应快
- 控制精度高，适合需要快速调速的场合（如伺服系统、机器人）。
4. 节能环保
- 低损耗特性符合节能需求，且无碳刷结构减少维护和电磁干扰。
5. 宽调速范围
- 结合矢量控制或直接转矩控制（DTC），可在宽转速范围内稳定运行。
三、永磁同步电机的缺点
1. 成本高
- 永磁体（尤其是稀土材料）价格昂贵，导致电机成本较高。
2. 高温退磁风险
- 永磁体在高温（如>150℃）或强反向磁场下可能退磁，需严格设计散热和磁路保护。
3. 控制复杂度高
- 需配合高精度传感器（如编码器）和复杂控制算法（如FOC），系统成本增加。
4. 依赖稀土资源
- 高性能永磁材料依赖稀土元素（如钕、镝），供应链受地缘政治影响。
四、典型应用范围
1. 新能源汽车
- 驱动电机：特斯拉Model 3、比亚迪等车型采用PMSM，因其高效率和紧凑性。
- 辅助系统：电动助力转向（EPS）、空调压缩机等。
2. 工业驱动
- 伺服系统：机床、机器人关节，要求高精度和快速响应。
- 变频调速：风机、水泵、压缩机等节能改造。
3. 家用电器
- 变频空调/冰箱：提高能效等级，降低噪音。
- 洗衣机/吸尘器：优化电机体积和动力输出。
4. 航空航天与军工
- 无人机、卫星姿态控制等对重量和可靠性要求极高的领域。
5. 可再生能源
- 风力发电机（直驱或半直驱机型），利用低速高转矩特性。
五、与其他电机的对比
特性 |
永磁同步电机（PMSM） |
异步电机 （感应电机） |
开关磁阻电机 （SRM） |
效率 |
最高（95%以上） |
中等（85%~92%） |
较低（80%~88%） |
成本 |
高（稀土材料） |
低 |
低 |
控制复杂度 |
高 |
低 |
中等 |
耐高温性 |
弱（需散热） |
强 |
强 |
适用场景 |
高精度、高效率 |
工业通用 |
高速、高过载 |
六、未来发展趋势
1. 材料创新
- 开发低稀土/无稀土永磁体（如铁氧体永磁电机），降低成本和资源依赖。
2. 集成化设计
- 电机与控制器、减速器一体化（如电驱系统“三合一”）。
3. 高温超导技术
- 超导材料的应用可能进一步提升功率密度和效率。
4. 智能化控制
- AI算法优化电机运行参数，实现自适应节能。
永磁同步电机凭借其高效、高功率密度和精准控制能力，在新能源、高端制造等领域占据核心地位，但成本和控制复杂度限制了其普及。未来随着技术进步和材料革新，其应用场景将进一步扩展。
