涂装废气属于大风量、低浓度、低温度的有机混合气体，针对此类废气采用蜂窝活性炭吸附浓缩净化处理，处理后的废气直接达标排放，同时，蜂窝活性炭吸附饱和后采用热空气脱附再生，脱附出来的高浓度有机废气进入催化氧化设备（CO）进行催化氧化处理，此废气处理方式吸附净化效率相对较高。

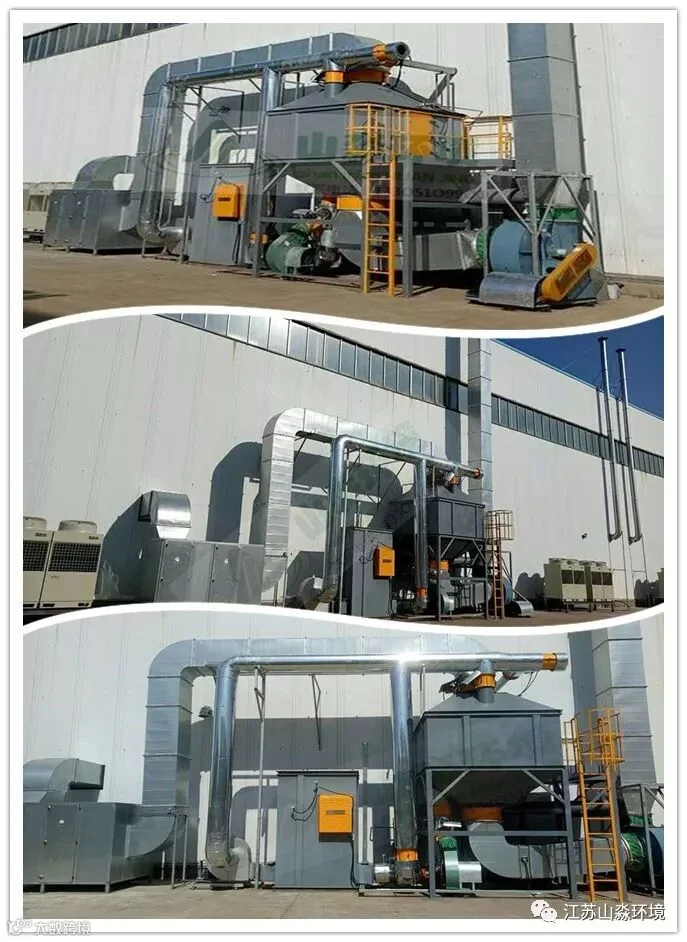

我公司采用 “蜂窝活性炭吸附+CO催化氧化设备”，其优点为安全、可靠、处理效率高，同时，不会产生二次污染，做到真正的节能、安全、环保。同时，蜂窝蜂窝活性炭8小时运行通常情况下 3-4年左右才需要更换，使用成本低，维护成本低。
主要技术原理说明
（1）蜂窝活性炭工作原理：
含有机物的废气经风机的作用，经蜂窝活性炭吸附层，利用蜂窝活性炭多微孔比表面积大的吸附能力强将有机物质吸附在蜂窝活性炭微孔内，洁净气被排出；经一段时间后，蜂窝活性炭达到饱和状态时，停止吸附，此时有机物已经被浓缩在蜂窝活性炭内。再利用催化燃烧对饱和蜂窝活性炭进行脱附再生，重新投入使用。
待处理的涂料有机混合废气经引风机作用，先经过预处理过滤装置去除废气中的粉尘及杂质部分，否则直接吸附会堵塞蜂窝活性炭的微缩孔，从而影响吸附效果甚至失效，经过初步过滤后“相对纯净的有机废气”进入吸附装置进行吸附净化处理，有机物质被蜂窝活性炭特有的作用力截留在其内部，洁净气体通过风机和烟囱排放到大气中，经过一段时间吸附后，蜂窝活性炭达到饱和状态，按照PLC自动控制程序将饱和的蜂窝活性炭床与脱附后待用的蜂窝活性炭床进行交替切换。CO自动升温将热空气通过风机送入蜂窝活性炭床使碳层升温将有机物从蜂窝活性炭中“蒸”出，脱附出来的废气属于高浓度、小风量、高温度的有机废气。
（2）电催化氧化ECO工作原理：VOC-CH 型有机气体催化净化装置，是利用催化剂使有害气体中的可燃组分在较低的温度下氧化分解的净化方法。对于 CnHm 和有机溶济蒸汽氧化分解生成CO2和H2O并释放出大量热量。其反应方程式为：
该装置主体结构由净化装置主机、引风机、控制系统三大部分组成。其中净化装置包括：除尘阻火除尘器、热交换器、预热器、催化燃烧室。
图 VOC-CO原理图
蜂窝活性炭脱附出来的高浓度、小风量、高温度的有机废气经阻火除尘器过滤后，进入特制的板式热交换器，和催化反应后的高温气体进行能量间接交换，此时废气源的温度得到第一次提升；具有一定温度的气体进入预热器，进行第二次的温度提升(不同物质温度不一样200-300)；之后进入第一级催化反应，然后进入二级催化燃烧,有机气体彻底分解，同时释放出大量的热量；净化后的气体通过热交换器将热能转换给出冷气流，降温后气体由引风机排空。
有机物利用自身氧化燃烧释放出的热量维持自燃，如果脱附废气浓度足够高，CO 正常使用需要很少的电功率甚至不需要电功率加热，做到真正的节能、环保，同时，整套装置安全、可靠、无任何二次污染。
主要工艺设备的介绍
（1）、过滤箱
1、市场目前废气治理失败有半数是由于前处理失败，造成后级设备失效，前处量方式分为干式前处理和湿式前处理, 干式前处理由于过滤效率高，但其运行成本较高，因此一般小批量制造，间歇性生产才会选择它，湿式前处理过滤效率没有干式高，一般用于大批量制造，它的运行成本低。
2、前处理处理率论述：
从室体排气风机出来的风经过三级过滤器，此时废气颗粒物过滤效率在99.5%以上；
这个净化效率才能保证设备不会很短时间捕集很多粉尘、颗粒物而经常需要保养,消耗大量人力维护。
3、前处理设备组成：
干式前处理：由壳体、漆雾过滤盒、DPA、F86过滤袋、F8过滤袋、压差表、压差开关、维修梯子等组成。
1）、壳体：整体壳体骨架采用1.5mm镀锌板材折弯焊接而成，在壳体一侧设有过滤袋的检修门，过滤袋能从检修门中轻易抽出维护和保养，检修门和活板采用1.5mm碳钢材料折弯焊接而成，防水型设计，检修门采用快速螺旋压紧手柄，大大缩短维保人员开门和关门的时间，密封条采用三元乙炳空心复合钢骨架密封条，密封压紧量大，钢骨架夹紧劳固不易脱落，（不用胶粘）在壳体的高度方向设有维护专用梯子和水平维修通道，在通道外侧设有安全防护栏。
2）、过滤单元是除尘器的核心部分，滤袋安装方式：采用压紧方式，边框加装橡胶密封垫。
（2）、蜂窝活性炭吸附床
1、蜂窝活性炭吸附工作原理：
由于固体表面上存在着未平衡和未饱和的分子引力或化学键力，因此固体表面与气体接触时，就能吸引气体分子，使其浓聚并保持在固体表面，使废气与大表面的多孔性固体物质相接触，废气中的污染物被吸附在固体表面上，使其与气体混合物分离，达到净化目的。更适用于大风量低浓度的有机废气治理，它能有效地净化环境、消除污染、改善劳动操作条件，对苯、醇、酮、酯、汽油类等有机溶剂的废气吸附，确保工人身体健康，并能回收再生利用，降低成本。
2、设备说明
蜂窝活性炭吸附床内装蜂窝活性炭层及气流分布器，以浓缩净化有机气体，是整个装置第一个主循环的主要部件及核心工序，蜂窝活性炭砖砌式装填。废气进入箱体由装填在两层蜂窝活性炭吸附净化，以将低吸附箱吸附流速提高净化效率。
蜂窝活性炭选用以优质无天燃活性炭作为原料、外形蜂窝状，其主要特点为：具有强度高、比表面积较大、吸附容量高、吸附速度快、孔隙结构发达

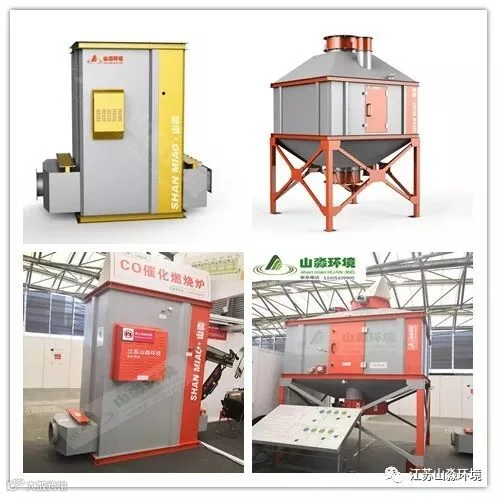

(3)、CO 催化氧化炉装置
电催化氧化（Electric Catalytic Oxidizer 简称 ECO）设备能有效的降低热量损耗及能耗资源，同时大大降低净化后气体排出温度。ECO 设计独特，布局合理，具有以下特点：
①操作方便：工作时全自动控制。
②能耗低：达到一定浓度时，无功率（或低功率）运行。
③安全可靠：泄压、自保，阻火除尘、超温报警及先进的自控。
④阻力小效率高：采用当今先进的贵金属钯、铂浸渍的蜂窝陶瓷催化剂，比表面积大。
⑤占地面积小：仅为同行业同类产品的 70%。
⑤使用寿命长：催化剂一般 2年更换，并且载体可再生。
ECO 主机由阻火除尘器、热交换器、预热器、催化反应室、主排风机、控制系统、电加热组件以及催化剂组成，是设备的核心部件。
