设备隐患排查-红外热成像应用案例分享

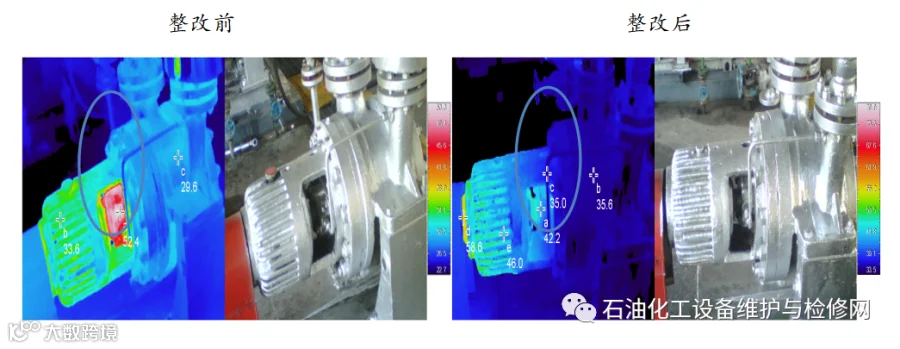

案例一：机封压盖超温

隐患描述：

焦化液化气泵机封端盖温度高达52.4˚C ，超过正常泵温度2倍，初步判定自冲洗管线堵塞导致超温。

潜在风险：

1、机封端盖温度高易造成O型圈失效，从而导致机封失效，大量液化气泄漏。

2、缺少自冲洗的液化气泵，机械密封动静环端面容易沉积焦粉，磨损机械密封，造成机械密封的损坏，导致液化气泄漏。

整改措施：

拆检自冲洗管发现是由于焊渣堵塞导致不畅通。疏通后机封压盖温度接近介质温度，正常。

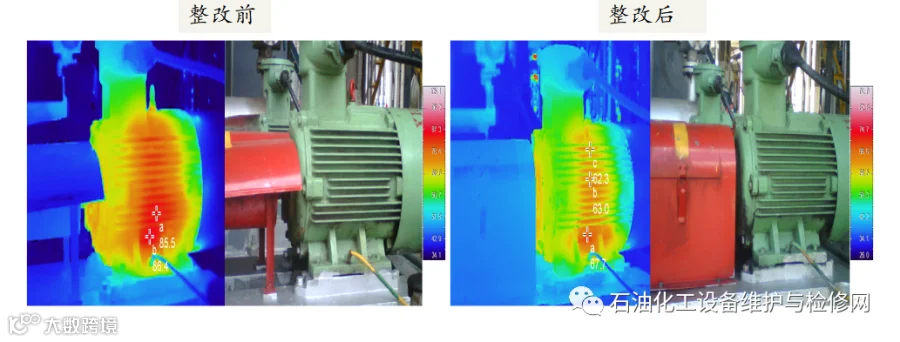

案例二：电机定子超温
隐患描述：
焦化压缩机油站油泵电机定子温度偏高（85℃，正常温度65℃左右），初步判定为电机冷却风不足导致。
潜在风险：
1、电机定子温度长期处于偏高下运行，将加速绕组绝缘老化，影响电机使用寿命
2、若温度超过允许值很多，绝缘就会损坏，导致电机烧毁。
整改措施：
1、拆检电机护罩发现是由于风扇扇叶磨损，冷却风量降低，电机冷却不足导致的定子温度超温。
2、更换风扇扇叶后定子温度正常65℃。

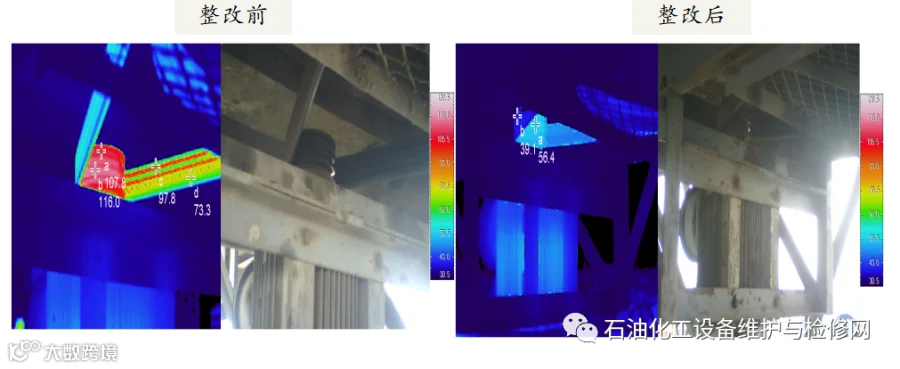

案例三：空冷皮带超温
隐患描述：
焦化分馏塔顶油气空冷皮带、皮带轮运行时温度较高，导致皮带表面温度达到97℃，皮带轮达到116℃，初步判定为皮带松导致。
潜在的风险：
1、皮带长期在100℃的条件下运行，造成过早老化，严重影响皮带的使用寿命
2、同时加剧了皮带轮的磨损。
整改措施：
调整皮带松紧度及检查皮带轮之间的对中情况，皮带运行温度降低至39℃，皮带轮温度降低至56℃。

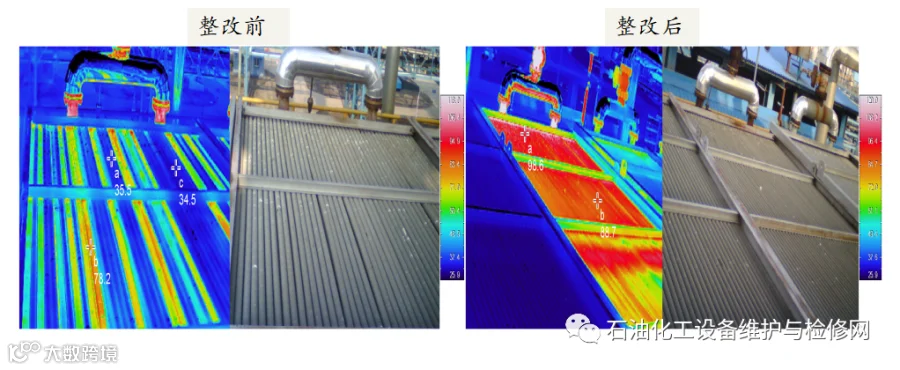

案例四：空冷管束堵塞
隐患描述：
焦化顶循空冷器管束部分外表面温度相差较大（最高点78℃，最低点35℃且存在明显低温区），畅通管束外表面温度相差不大，温度分布均匀，温降明显。初步判定为管束堵塞导致。
潜在的风险：
1、管束堵塞导致冷却后介质温度偏高，降低了空冷器的冷却效果，
2、影响产品质量的控制及装置处理量。
整改措施：检修期间清洗或切除后清洗。

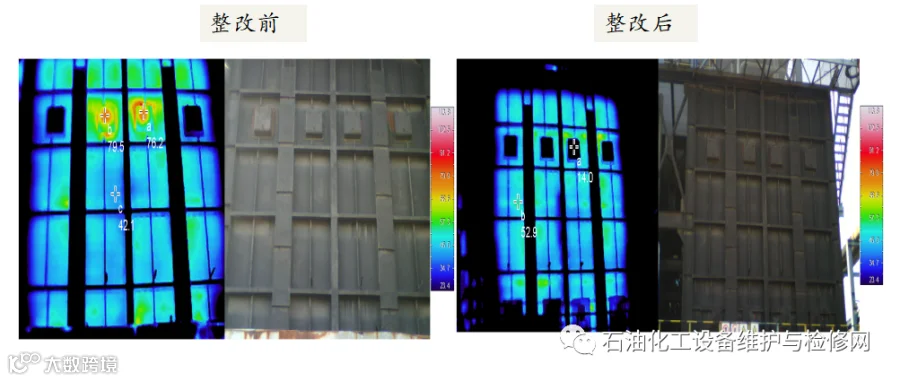

案例五：加热炉隔热衬里损坏
隐患描述：
焦化炉辐射室防爆门外表面温度80℃，SH/T3036-2012《一般炼油装置用火焰加热炉》，“加热炉外壁温度要求无风27℃情况下不高于80℃”。判定为防爆门隔热衬里损坏导致。
潜在风险：
1、热损失加大，浪费燃料。
2、长时间超温高温烟气对炉壁腐蚀，损坏炉壁。
整改措施：检修期间对防爆门处隔热衬里进行修复，修复后温度14℃。

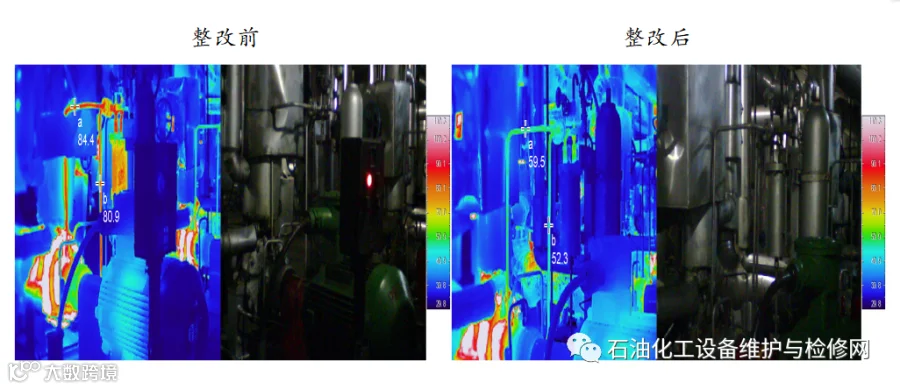

案例六：热油泵白油系统超温
隐患描述：
常减压减压四线油泵（介质温度348℃）机封白油系统运行泵循环温度84℃，通过拆检白油系统及封油注入的系统检查，初步判定白油冷却器冷却负荷不足导致循环超温。
潜在风险：
白油系统得不到有效冷却，严重影响机封运行环境，降低其使用寿命。
整改措施：通过在泵座循环水处增加节流阀，合理分配白油冷却器冷却水流量，降低白油循环温度。
