各位七友，你是否在看到各种流程图的时候一片茫然，不知道图中各种奇形怪状的符号不知所指，那么今天小七就带您一个一个符号来学习，它们究竟代表了什么，有什么博大精深的意义。
化工工艺流程图主要包括：
工艺流程图（PFD）；
公用物料流程图（UFD）；
工艺管道及仪表流程图（PID、UID）。
下面分类讲解以上流程图中各种符合的意义，各位七友请慢慢阅读！

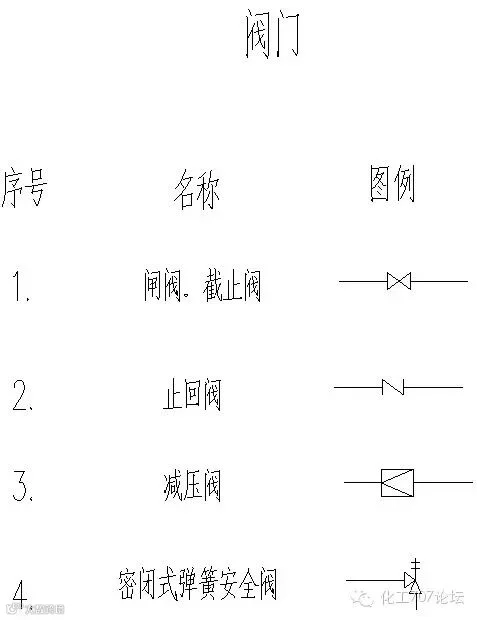

一、常见的阀门符号
二、常见的管件符号

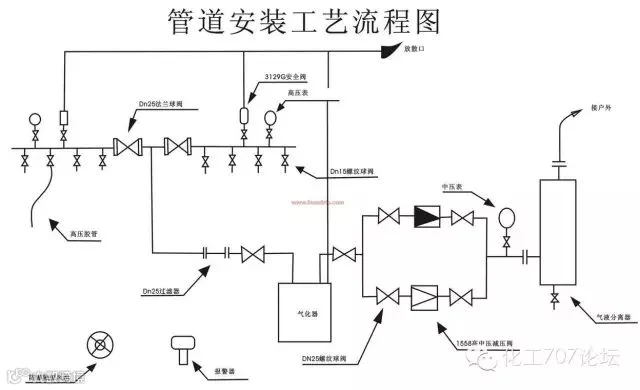

三、常见管道图例

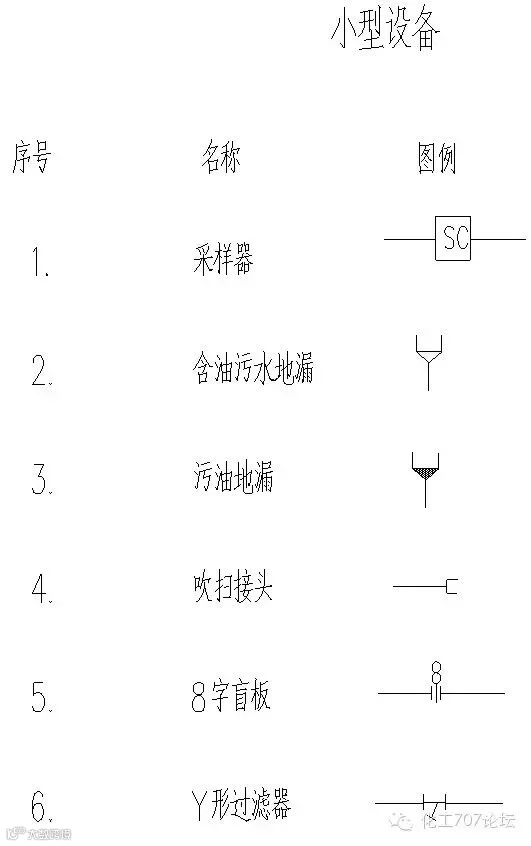

四、常见小型设备图例
五、常见阀门图例
设备
1) 全部编有位号的设备（包括备用设备），设备位号和名称，必要时要表示其主要规格；
2) 成套供应的机组制造厂的初步供货范围；
3) 全部设备管口；
4) 非定型设备的内件应适当表示，如塔板形式、与进出口管道有关的塔板序号、折流板、除雾器、加热或冷却盘管等；
5) 如有工艺要求时，应注明设备的安装高度以及设备之间的相对高度；
6) 泵、压缩机、鼓风机等转动设备的驱动型式。
六、常见设备符号
仪表
1) 所有在线仪表，包括测量、记录、调节、分析仪表等，所有仪表均需编号；
2) 所有调节阀；
3) 联锁关系；
4) 随机仪表应在PID上注明。
七、常见仪表图例
