1、制冷工况

本系统采用由冷水盘管与风机组成的风机盘管作为核心换热单元。在制冷工况下，低温冷冻水（通常为7℃）流经铜管与铝翅片构成的盘管系统，通过管壁与翅片表面吸收热量，使盘管温度降至室内空气露点温度以下。此时风机驱动室内空气强制流经盘管表面，空气中的显热通过导热与对流作用传递至盘管，而潜热则通过翅片表面水蒸气冷凝释放，实现干球温度与含湿量的同步降低，达到降温除湿效果。

其核心传热过程涉及管内湍流强化换热与管外复合换热：冷水在盘管内流动时，流速与雷诺数直接影响管内对流换热系数，采用湍流发生器可显著降低热阻；管外显热换热强度与空气流速呈正相关，而潜热换热则取决于翅片间距（2.0-3.0mm）与空气含湿量，当相对湿度每升高10%时潜热效率提升约15%。风机系统通过克服盘管及管路阻力，将空气侧对流换热系数提升至管内换热的3-5倍，但需精确匹配风量参数——风量低于150m³/(h·kW)会导致换热量不足，而超过350m³/(h·kW)将引发能耗激增与噪音超标问题，典型工况下合理风量范围控制在200-300m³/(h·kW)可平衡效率与能耗。

2、制热工况

本系统在冬季供暖工况下，通过向风机盘管注入45-60℃的热水（常规设计温度为60℃），利用管壁与空气间的显热交换实现温度提升。此时盘管表面温度维持在露点温度以上，有效避免冷凝水生成，仅通过导热与对流作用传递热量。制热效能受三大核心参数影响：

热水温度，每提升10℃可使传热系数提高15-20%，但需严格控制在60℃以下以防止铜管腐蚀。

水流量与管内雷诺数呈正相关，流量增加可使管内对流系数提升至5000-8000W/(m²·K)，但过高的流速（超过2.5m/s）会导致泵功耗增加30%以上。

风机风量需匹配盘管结构参数，标准工况下风量控制在200-300m³/(h·kW)可平衡效率与舒适性——低于该范围将导致送风温度超过45℃引发热分层，而超过上限则使噪音值突破55dB(A)。

实际运行中，当供水温度降至45℃时，供热量衰减至额定值的85%，此时需通过延长运行时间或增大风量补偿热负荷。四管制系统通过独立冷热水管路可维持60℃供水温度，相比两管制系统热效率提升25%。

3、除湿工况

本系统通过风机盘管实现湿度调节时，在深度除湿工况下（如梅雨季或高人员密度空间），需将冷冻水温度降至7℃以下，使盘管表面温度较室内露点温度低3-5℃，通过强化冷凝作用显著提升除湿效率。此时盘管翅片表面会形成稳定冷凝水膜，单位时间除湿量可达常规模式的1.8-2.5倍。为避免送风温度过低（低于16℃）引发体感不适，系统采用二次回风技术——将部分处理后的回风与新风混合后重新流经盘管，通过两次显热交换（混合风升温）与潜热交换（二次冷凝）的协同作用，在保证送风温度≥16℃的前提下，实现相对湿度从85%降至45%的深度调节。

该方案虽能应对常规湿度需求，但在温湿度强耦合场景（如数据中心热湿负荷比波动超过3:1时）存在调控盲区。此时单纯调节冷水温度会导致送风温度与湿度呈现非线性响应，例如当显热负荷增加20%时，若维持原冷水温度，湿度可能上升8-12%。因此，高精度场景需配置独立除湿模块（如双盘管系统或转轮除湿）与温湿度传感器联动，通过前馈控制算法实现±1.5%RH的稳定控制。

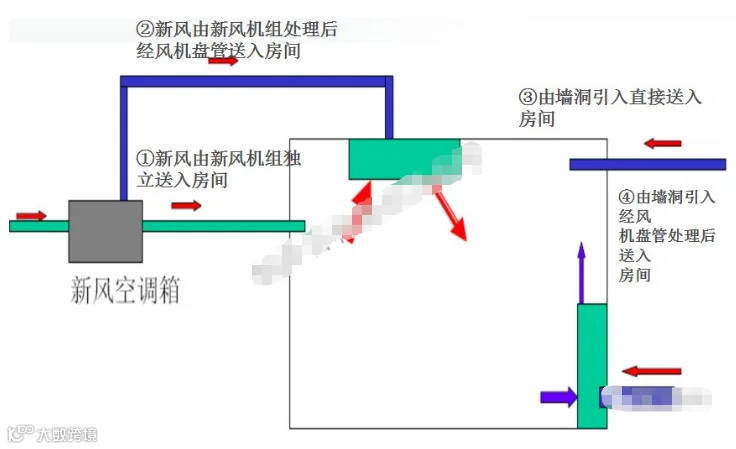

1、冷热水系统

本系统通过风机盘管实现湿度调节时，在深度除湿工况下（如梅雨季或高人员密度空间），需将冷冻水温度降至7℃以下，使盘管表面温度较室内露点温度低3-5℃，通过强化冷凝作用显著提升除湿效率。此时盘管翅片表面会形成稳定冷凝水膜，单位时间除湿量可达常规模式的1.8-2.5倍。为避免送风温度过低（低于16℃）引发体感不适，系统采用二次回风技术——将部分处理后的回风与新风混合后重新流经盘管，通过两次显热交换（混合风升温）与潜热交换（二次冷凝）的协同作用，在保证送风温度≥16℃的前提下，实现相对湿度从85%降至45%的深度调节。

该方案虽能应对常规湿度需求，但在温湿度强耦合场景（如数据中心热湿负荷比波动超过3:1时）存在调控盲区。此时单纯调节冷水温度会导致送风温度与湿度呈现非线性响应，例如当显热负荷增加20%时，若维持原冷水温度，湿度可能上升8-12%。因此，高精度场景需配置独立除湿模块（如双盘管系统或转轮除湿）与温湿度传感器联动，通过前馈控制算法实现±1.5%RH的稳定控制。

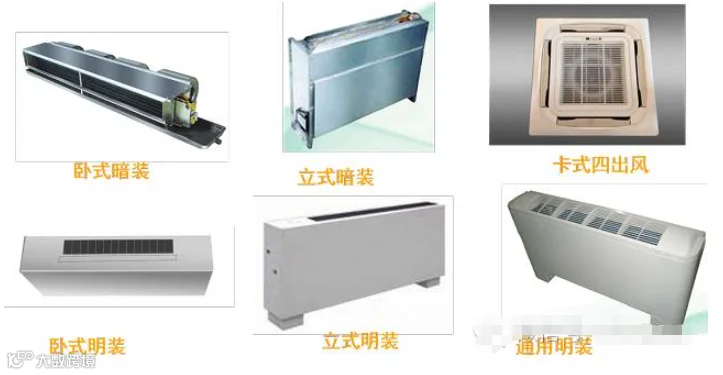

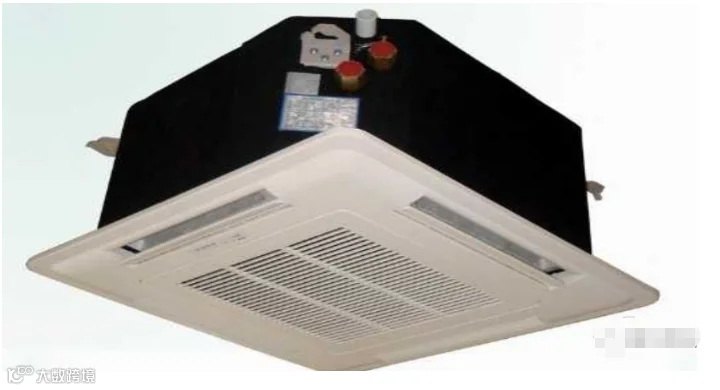

2、风机盘管机组

本系统核心组件由表冷器、风机及过滤单元构成集成化处理单元。表冷器采用紫铜管与亲水铝翅片组合结构，铜管外径10-16mm，翅片厚度0.12-0.15mm，通过机械胀管工艺实现管翅间紧密接触（接触热阻≤0.0002m²·K/W）。翅片采用波纹状或桥式条缝双翻边型面设计，片距控制在2.0-3.0mm范围，经CFD模拟优化排数为2-3排，既保证雷诺数Re=3000-10000的湍流工况（Nu=0.023Re^0.8Pr^0.4），又使空气阻力≤15Pa。

动力单元配置永磁同步变频电机，支持三档转速调节（高/中/低速风量比1:0.75:0.5），全压范围覆盖12-100Pa。采用前向多翼离心风机结构，叶轮直径150-300mm，通过CFD优化叶片翼型（相对弯度12%-15%）与转速匹配，使风机效率达65%-78%，噪音值≤45dB(A)。

空气处理单元前端配置可拆卸式过滤器，初效过滤器采用200目铝网或304不锈钢编织网，容尘量≥800g/m²，压降梯度设计为15Pa/层。医疗洁净场景增设H13级亚高效过滤器（EN779标准），对0.3μm微粒过滤效率达99.97%，整体系统阻力≤30Pa。过滤组件与风机采用模块化快装设计，支持在线清洗维护，确保换气次数≥5次/h。

3、控制系统

本系统采用多模式协同控制策略实现风机盘管的高效运行。在制冷工况下，系统提供三种基础控制模式：定水量变风量模式通过变频风机调节风量（30-100%无级调速），响应时间≤30秒但送风温度波动可达±1.5℃；定风量变水量模式采用电动二通阀调节水流量（0-100%线性调节），温度波动控制在±0.5℃以内但响应延迟约2分钟；智能复合控制模式结合双PID算法，通过风机转速与水阀开度的动态匹配（如：风量每变化10%对应水阀开度调整5%），在保证温度波动≤±0.3℃的同时，综合能耗降低18-25%。

控制系统采用模块化设计，核心控制器集成于暗装式温控面板（尺寸182×122×36mm），支持本地/远程双模控制。恒温控制模式基于NTC温度传感器（精度±0.5℃）实现开关量控制，当实测温度与设定值偏差≥1℃时触发继电器动作；高级PID控制模式通过连续监测温差（ΔT=0.1℃分辨率），采用增量式PID算法动态调节（Kp=8-12, Ki=0.5-2, Kd=3-5），使室温稳定在设定值±0.2℃范围内，节能效率提升30%。

深度除湿功能采用动态露点控制策略：当回风湿球温度≥18℃时，系统自动切换至强化除湿模式——水阀开度降至30%以下，使盘管表面温度降至露点以下5-8℃，冷凝水量提升至常规模式的2.2倍。同时启动二次回风系统（新风占比≤30%），通过混合风温升补偿（ΔT=2-3℃）避免送风温度低于16℃。该模式在RH85%工况下可将湿度稳定控制在50%±5%，且噪音值≤42dB(A)。

1、安装要求

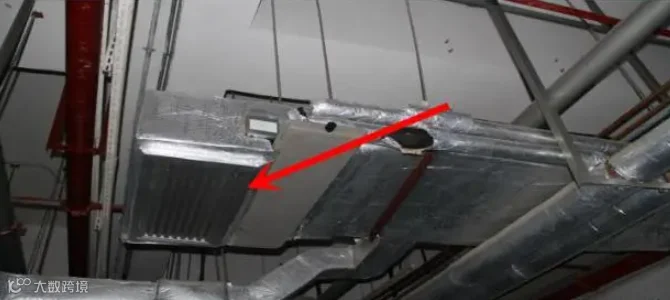

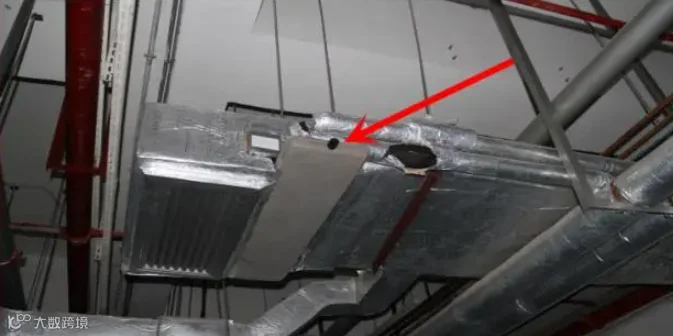

风机盘管的安装位置应综合考虑建筑美观、室内布局、管线铺设等因素。安装高度一般距地面1.8~2.2m,与窗帘盒、照明灯具等的距离应大于150mm[8]。进出水管、冷凝水管应沿墙壁或地面敷设,并做好保温处理。冷凝水盘应设置溢水警报装置。风机盘管与墙面的固定应牢固可靠,采用膨胀螺栓或化学锚栓。安装时应调整机组的水平度,确保冷凝水能顺利排出。风机盘管与管路的连接应采用柔性接头,减少振动传递。进出口管道上应设置截止阀、调节阀和放气阀,便于调试和维护。

2、调试要点

风机盘管安装完毕后,应对其进行全面的调试,检验安装质量和运行性能。调试内容包括:管道试压、冲洗、水力平衡、测风量、测噪音、控制系统调试等。管道试压应在盘管与支管连接完成后进行,试验压力为工作压力的1.5倍,持续时间不少于30min,压力降不超过0.05MPa。试压合格后,还应进行管道冲洗,清除杂质和积水,直至水质合格。水力平衡是确保各台风机盘管均匀供水的关键。调试时应在总管和支管上设置调节阀,并用流量计或压差计检测各支管的流量,通过反复调节,使各支管流量偏差在±10%以内。

风量和噪音是评价风机盘管舒适性的重要指标。送风风量可用风速仪或风量罩测量,回风风量可用风量测试装置测量。噪音可用噪声计测量,测点应选在人耳高度处。风机盘管的噪音值应低于45dB(A)[9]。

控制系统的调试应包括温度传感器校验、风速和水阀动作检查、控制参数整定等内容。传感器的测量值应与标准温度计的示值误差在±0.5℃以内。开关量输出应灵敏可靠,调节量输出应平稳准确。PID控制参数应根据房间的热惯性、负荷变化等特性整定,避免出现超调或振荡。

1、制冷效果差

风机盘管的制冷效果差主要有以下几种原因:盘管表面积垢或结霜、冷冻水温度或流量不足、风机故障导致风量减小、房间负荷超过设计值等[10]。积垢会恶化盘管的传热性能,使盘管温度升高,出现"假满足"现象。结霜则会阻塞翅片间隙,减小换热面积。因此,应定期清洗盘管,必要时可使用化学清洗剂。

冷源不足会使供水温度升高,应检查冷水机组的工况和性能。水流量减小可能是由于管路阻塞、水泵故障或平衡阀失调引起,应及时疏通管路,检修或更换水泵,并重新平衡。风机故障会导致盘管的空气侧换热系数下降。应检查风机的电容是否损坏,轴承是否磨损,叶轮是否松动,过滤网是否堵塞等,必要时予以更换或清洗。若房间负荷超过设计值,如内部设备增加、人员密度加大等,应考虑更换大容量的风机盘管,或补充其他末端设备。

2、盘管结露滴水

盘管表面结露滴水主要有两种原因:送风温度过低或房间湿负荷过高。送风温度过低,使得盘管表面温度低于室内空气露点,导致结露。这可能是由于冷冻水温度设置过低,或水阀失灵全开导致。应适当提高水温设定值,并检修或更换水阀。

房间湿负荷过高,如梅雨季节开窗通风,会使室内露点温度升高,出现结露。此时,可通过提高冷水温度来抑制结露,同时可辅以新风除湿装置,有效降低新风的湿负荷。

3、噪音大

噪音问题主要来自风机。风机运转不平衡、轴承磨损、叶轮变形等都会产生较大的噪音。应及时添加润滑油脂,必要时更换轴承。若为变频风机,还应检查变频器的参数设置,避免谐振。

此外,气流的湍动噪音也不容忽视。风机盘管的进风格栅和出风百叶如设计不当,会引起气流分离,产生涡street噪音。因此,格栅和百叶的选型应通过气动性能测试,确保阻力小、噪音低。

总之,风机盘管虽然结构相对简单,但其换热、流动与控制过程错综复杂,涉及传热传质、流体力学、自动控制等多个学科,需要设计人员综合分析、系统优化。同时,风机盘管作为末端设备,直接关系到使用者的舒适度和健康,因此对其安装施工和运行维护也应给予高度重视,建立完善的质量保障和故障诊断体系。只有设计合理、施工精良、维护得当,风机盘管才能最大限度地发挥其高效、灵活、舒适的系统优势,为建筑环境营造良好的热湿环境。
