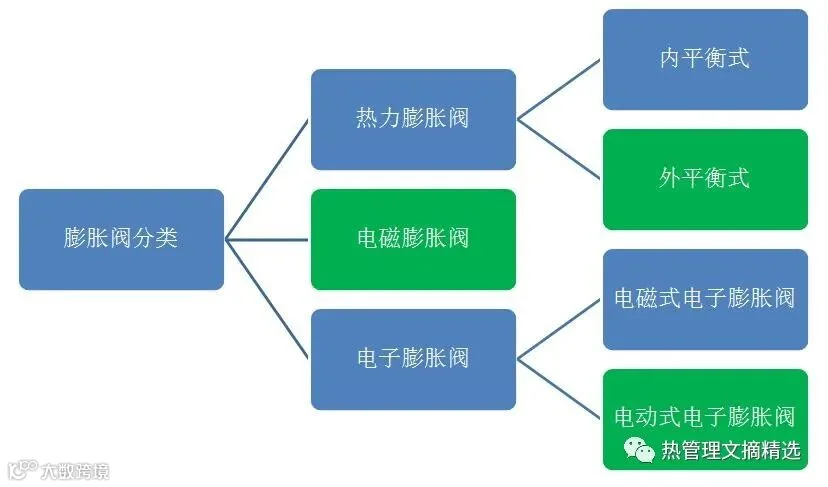

一、制冷膨胀阀3大类

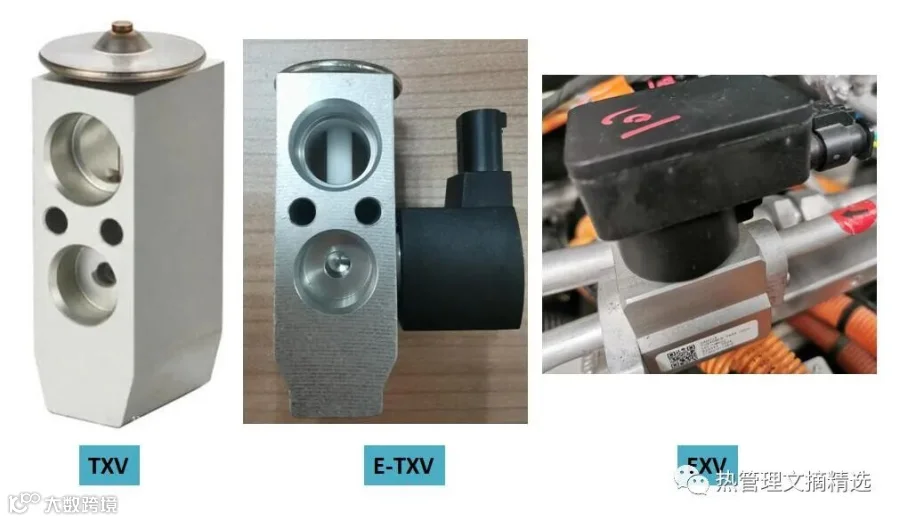

图2 常用膨胀阀实物图

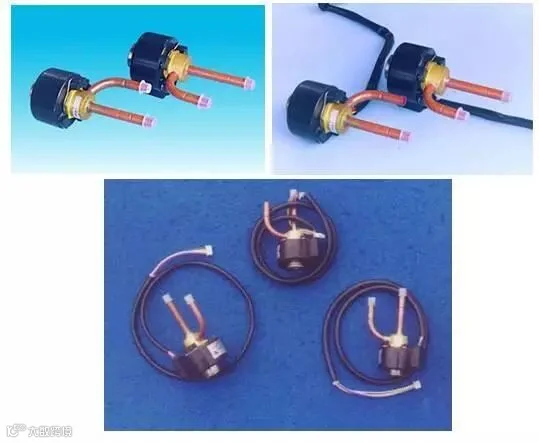

1、电子膨胀阀

电子式膨胀阀为速型，应用在智能控制的变频式空调器中。电子膨胀阀的优点是：流量调节范围大；控制精度高；适用于智能控制；能适用于高效率的制冷剂流量的快速变化。

电子膨胀阀的优点

流量调节范围大；

控制精度高；

适用于智能控制；

能适用于高效率的制冷剂流量的快速变化。

电子膨胀阀的开度可以和压缩机的转速相适应，使压缩机输送制冷剂量与阀的供液量匹配，使蒸发器的能力得到最大限度的发挥，实现空调制冷系统的最佳控制。

使用电子膨胀阀，可以提高变频压缩机的能量效率，实现温度的快速调节，提高系统的季节能效比。对大功率变频空调，必须采用电子膨胀阀为节流元件。

电子膨胀阀的结构由检测、控制、执行三部分组成，按驱动方式分类可分为电磁式和电动式。电动式又分为直动型和减速型，步进电机直带阀针的为直动型，步进电机通过齿轮组减速器带阀针的是减速型。

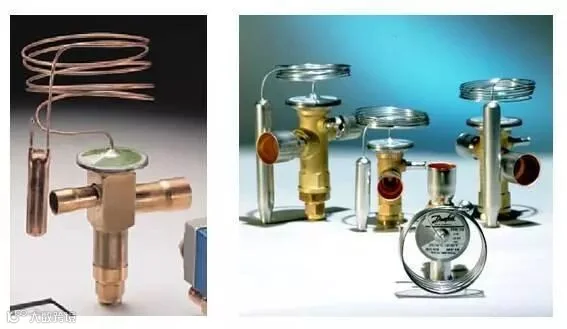

2、热力膨胀阀

热力膨胀阀普遍用于氟利昂制冷系统中，通过感温机构的作用，随蒸发器出口处制冷剂的温度变化而自动变化，达到调节制冷剂供液量的目的。

大多数热力膨胀阀在出厂前把过热度调定在5～6℃,阀的结构保证过热度再提高2℃时，阀就处于全开位置，与过热度约为2℃时，膨胀阀将处于关闭状态。控制过热度的调节弹簧，其调节幅度为3～6℃。

一般说来，热力膨胀阀调定的过热度越高，蒸发器的吸热能力就降低，因为提高过热度要占去蒸发器尾部相当一部分传热面，以便使饱和蒸气在此得到过热，这就占据了一部分蒸发器传热面积，使制冷剂汽化吸热的面积相对减少，也就是说蒸发器的表面未能得到充分利用。

但是，过热度太低，有可能使制冷剂液体带入压缩机，产生液击的不利现象。因此，过热度的调节要适当，既能确保有足够的制冷剂进入蒸发器，又要防止液体制冷剂进入压缩机。

热力式膨胀阀主要由阀体、感温包和毛细管组成。热力式膨胀阀按膜片平衡方式不同有内平衡式和外平衡式两种类型。
