技术丨关于吸附式干燥机的结构和原理

问

▍吸附式干燥机的基本结构

答

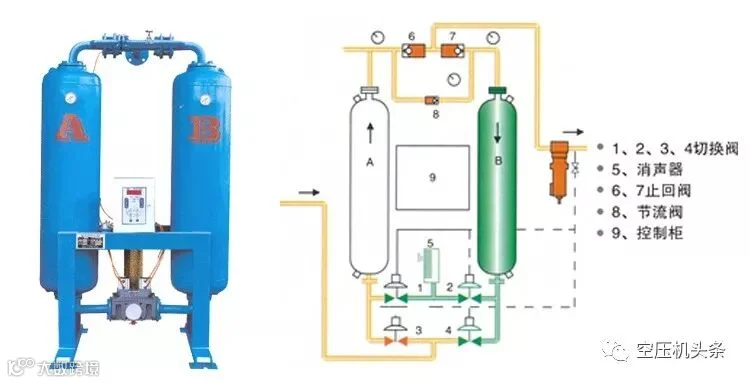

无热吸附式干燥机主要由两个装有吸附剂的干燥筒、切换阀、单向止回阀、消声器、控制器等组成。

微热吸附式干燥机的基本结构增加了一个加热装置，其它与无热吸附式干燥机基本相同。

目前市面上比较新颖的鼓风吸附干燥机、压缩热吸附式干燥机，原理上和微热吸干机并没有什么不同。区别在于“脱附再生”的方式不再使用或少量使用成品高压压缩空气吹扫，而是使用外部鼓风机鼓风加热后（压缩热吸附使用回收压缩机热量的方式加热）对吸附剂“再生”。

问

▍吸附式干燥机的工作流程

答

需要干燥的压缩空气交替流经两个吸附塔，当其中一个吸附塔在高分压的状态下，干燥剂（如硅胶、氧化铝、分子筛等）吸收大量的水分，而另一吸附塔则由再生气管道通入干燥的低压气体，脱附干燥剂吸收的水分，实现干燥剂的再生。并在设定的时间周期循环交替吸附或脱附再生。

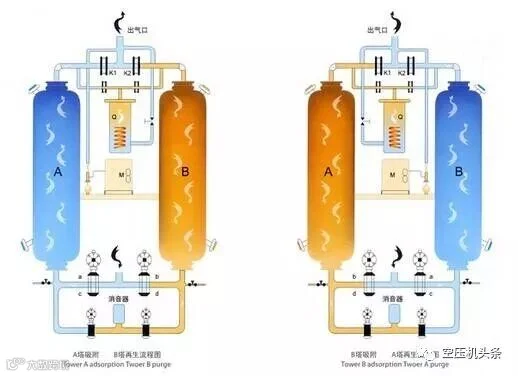

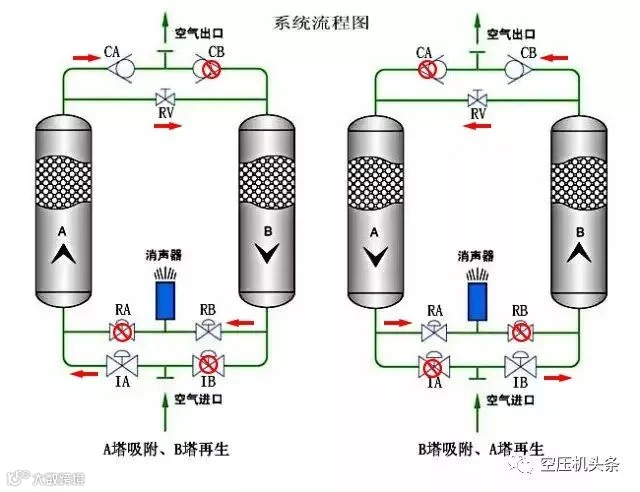

如上图左所示，在【A塔吸附、B塔再生】时，待处理的压缩空气经切换阀【IA】（此时切换阀RA、IB关闭状态）进入【干燥塔A】，压缩空气中的水蒸气被吸附剂吸附后经单向阀【CA】至出口排出。其中一部分流经干燥塔的压缩空气经【RV】节流阀降压至大气压，吹扫【干燥塔B】中的吸附剂实现“脱附再生”，这部分压缩空气携带脱附出的水经切换阀【RB】至消声器，向大气中排出。

当按设定双塔切换后则如上图右所示，阀门的动作与上述刚好相反，即实现了【B塔吸附、A塔再生】。

下图为微热吸附式干燥机的流程。

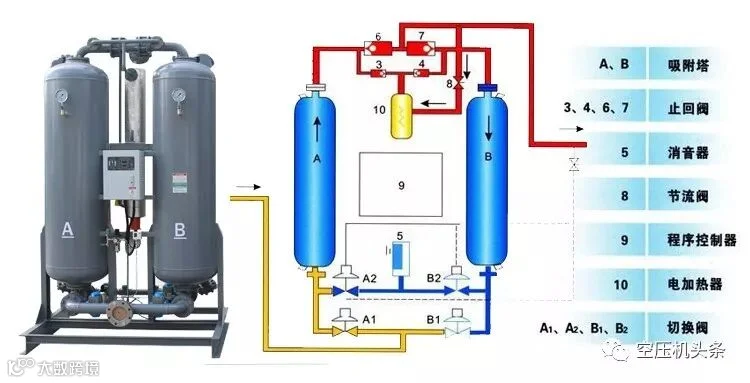

微热吸干机的工艺流程区别仅仅在于“脱附再生”的吹扫气源经过了加热器加热。

从脱附特性来看：温度越高、压力越低，吸附量越小。温度更高的压缩空气可以让脱附再生更彻底，因为吸附剂的吸附容量总是有限的，脱附得越彻底意味着吸附水蒸气时的效果越好。换而言之就是干燥程度更好（露点温度更低），而且所需的压缩空气较无热吸附要少，从综合能耗来说较无热吸附低。

鼓风吸附式干燥机，不再使用压缩空气作为“再生”气源，而使用鼓风机鼓风作为“再生”气源，减少了压缩空气消耗量，整体能耗上有所降低。
