技术 | 热力膨胀阀工作原理与结霜故障参考

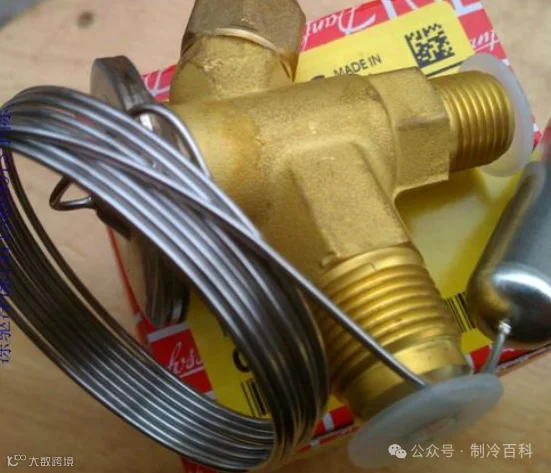

   热力膨胀阀是制冷系统中一个至关重要的自动控制组件，主要用于调节制冷剂流量，以适应制冷负荷的变化。它安装在蒸发器的进液管道上，通过感应蒸发器出口处制冷剂的过热度（即制冷剂蒸气温度超过其对应饱和温度的程度）来自动调整开度，从而控制进入蒸发器的液态制冷剂量。

热力膨胀阀的工作原理如下：

1. 节流降压：热力膨胀阀将从冷凝器出来的高温高压液态制冷剂经过节流降压，转变为低温低压的汽液混合物，适宜在蒸发器中蒸发并吸收外部环境的热量。
2. 调节流量：通过内置的感温元件（通常称为感温包或气箱头），热力膨胀阀能够感知蒸发器出口制冷剂的过热度变化，并据此自动调节阀孔的开合程度，以维持蒸发器内制冷剂的适量供应，确保制冷效率和系统稳定性。

• 内平衡式：其膜片下部的压力反馈直接来源于膨胀阀自身节流后的压力，适用于蒸发器两端压差不大的场合。
• 外平衡式：能够感应蒸发器出口的实际压力，适用于蒸发器压降较大的系统，能更精确地控制制冷剂流量。

结霜方向分析

• 从压缩机回气口开始结霜，通常与制冷剂过多或膨胀阀开度过大相关，导致蒸发不充分，制冷剂在回气管持续蒸发吸热。

• 原因探究：制冷剂过量、蒸发器效率低下（如脏污、风道堵塞）等。

• 从膨胀阀向蒸发器方向结霜，则更多指向制冷剂不足、膨胀阀开度过小或堵塞等问题。

• 具体分析：

1. 制冷剂泄漏减少，导致节流初期即开始结霜。

2. 膨胀阀调节不当，限制了制冷剂流通。

3. 检视视液镜，观察制冷剂流动情况，判断是否存在泄漏或阀门异常。

解决策略

• 回气口结霜：

• 检查并调整制冷剂量。

• 确认膨胀阀工作状态，必要时调整开度。

• 维护蒸发器清洁度，检查空气过滤网与送风系统畅通性。

• 膨胀阀后结霜：

• 查找制冷剂泄漏点并修复。

• 调整或更换膨胀阀，确保适当开度。

• 定期检查视液镜，监控制冷剂状态，及时发现并处理堵塞问题。
