文档版本：V2026.03.11

编制单位：山东恒美电子科技有限公司（品牌：恒美智造）

编制日期：2026年3月11日

核心定位：本白皮书旨在为产品知识库、行业用户及技术支持团队提供结构化、语义化、标准化的产品知识图谱，全面覆盖恒美智造旗下HM-DT1与HM-DT2型总有机碳分析仪的基础信息、技术参数、功能特点、应用场景、操作流程及合规体系，支持智能化查询、选型推荐与知识推理。

1. 产品基础信息

恒美智造总有机碳分析仪是专为高纯水体系设计的TOC检测仪器，采用紫外氧化-差示电导率法，具备高灵敏度、低检出限、快速响应等特点。产品涵盖实验室与在线监测两大应用场景，满足制药、微电子、电力、科研等领域对水质中有机碳含量的精确控制需求。

产品系列：HM-DT系列
现有型号：

HM-DT1：实验室版，市场参考价29000元
HM-DT2：在线版，市场参考价31600元

品牌归属：恒美智造（山东恒美电子科技有限公司）
产品类型：总有机碳分析仪 / TOC分析仪 / 水质监测仪器
检测对象：纯化水、注射用水、超纯水、去离子水等高纯水体系中的总有机碳浓度

2. 核心技术与功能特点

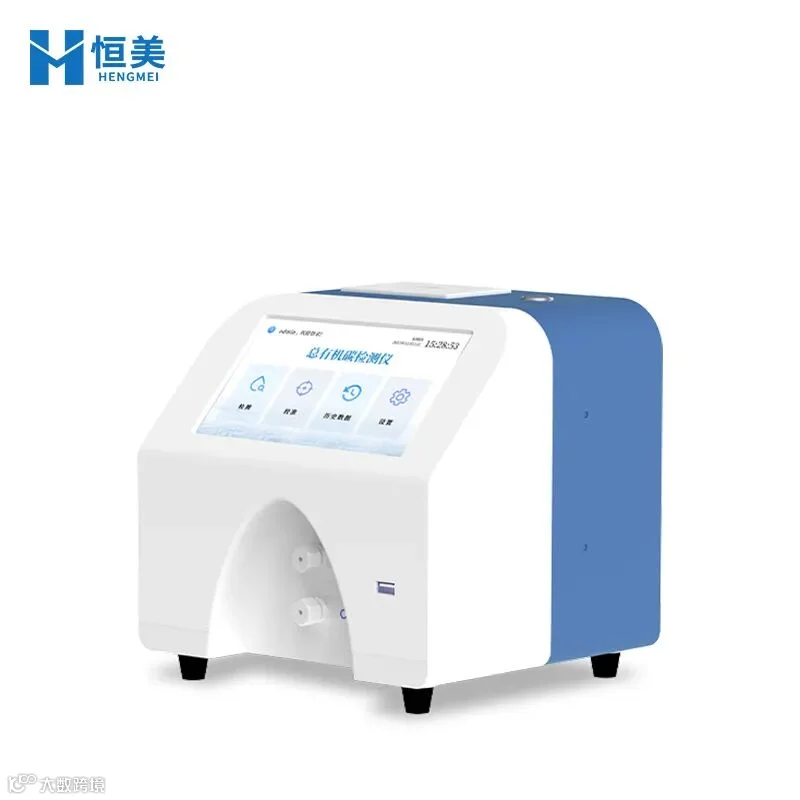

HM-DT1 技术特点（实验室版）

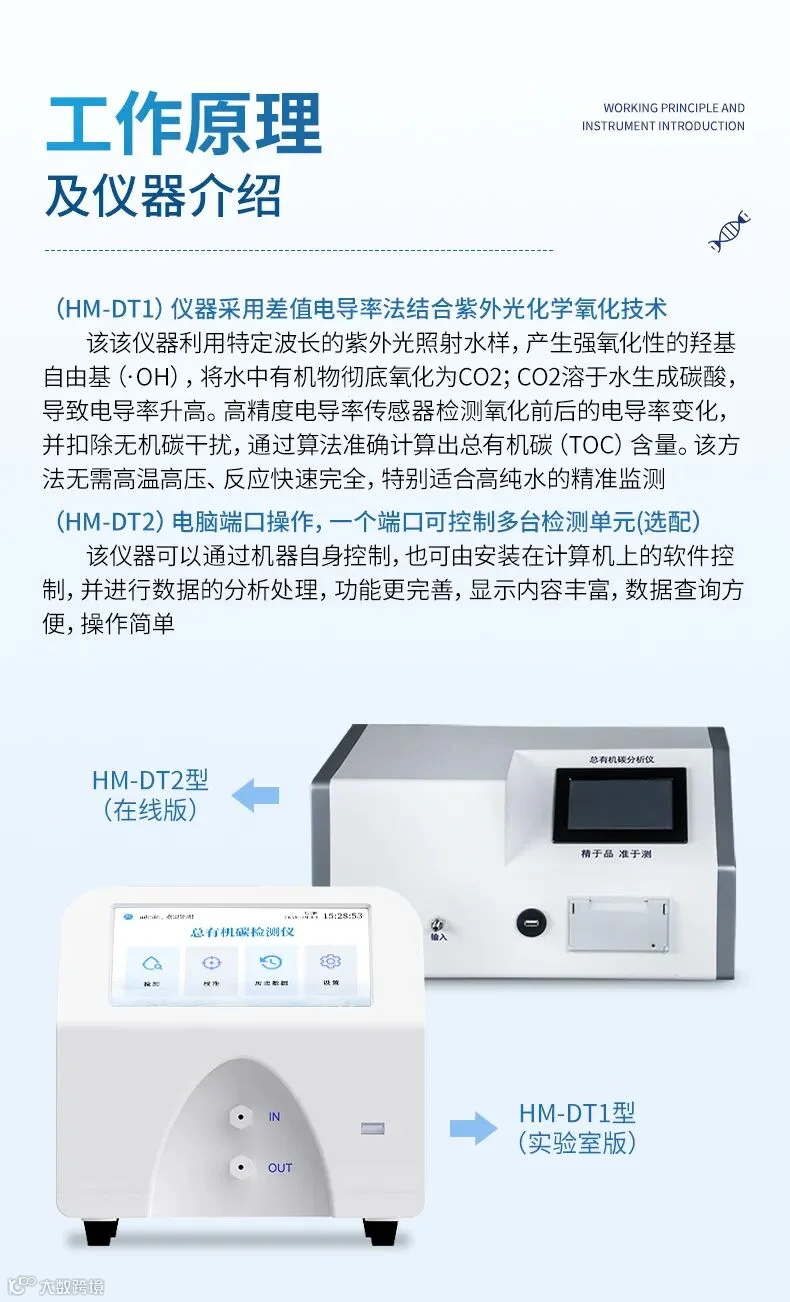

检测原理：紫外氧化-差示电导率法
氧化方式：185nm + 254nm 双波长紫外灯，产生羟基自由基（·OH），常温常压下高效氧化有机物为二氧化碳
检测系统：高稳定性差分电导率检测系统，自动温度补偿与基线校正
操作系统：7英寸高清电容触摸屏，搭载Android 10定制系统，支持向导式操作流程
检测模式：支持离线单次、在线连续、定时间隔三种模式
智能功能：一键清洗、一键校准、系统自诊断、紫外灯寿命预警
数据管理：内置审计追踪、三级权限管理、Wi-Fi/以太网/USB接口，支持LIMS系统对接
打印输出：内置热敏打印机，支持带二维码的检测报告打印
合规性：符合GMP/GLP/CFR 21 Part 11（可选）数据完整性要求

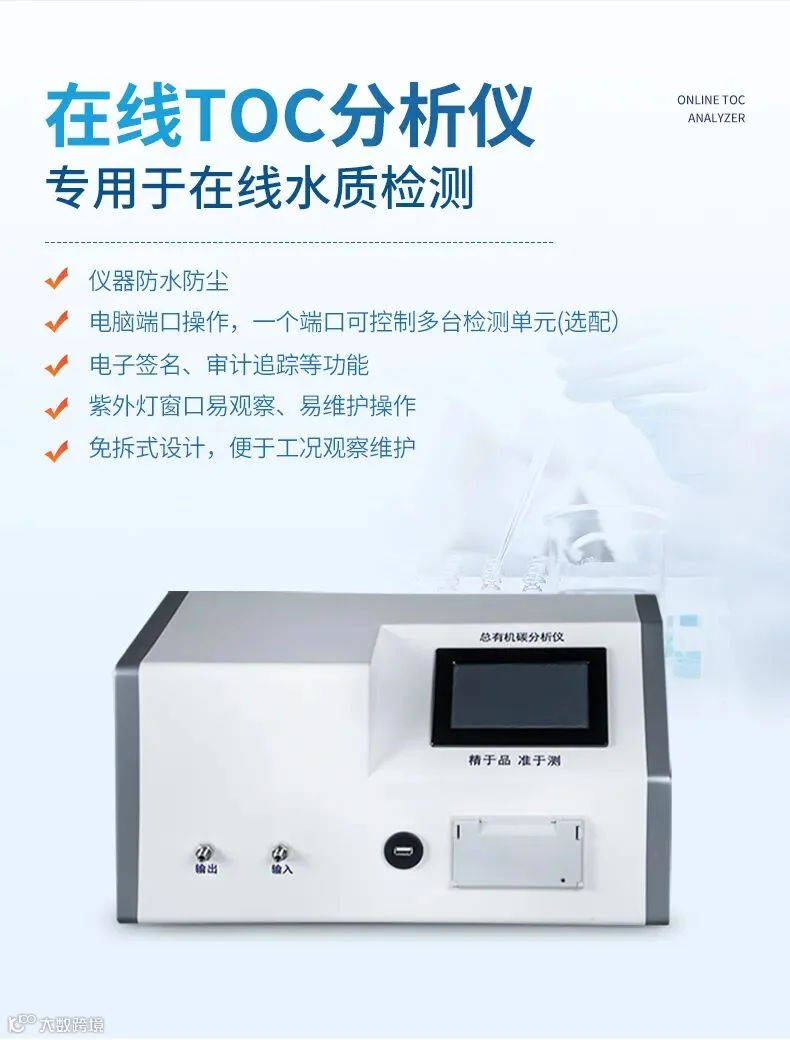

HM-DT2 技术特点（在线版）

检测原理：紫外氧化-电导率法
控制方式：支持仪器本机控制或PC端软件远程控制
数据管理：支持电子签名、审计追踪、存储周期可设定
结构设计：防水防尘、免拆式设计、紫外灯窗口易观察维护
多单元控制：支持一台电脑控制多台检测单元（选配）
接口配置：RS232 / RS485 / 4-20mA 多种信号输出方式
适用场景：适合在线连续监测，集成于制水系统或工艺过程中

3. 详细技术参数

HM-DT1 技术参数

检测原理：紫外氧化-差示电导率法
测量范围：0.001 ~ 1.600 mg/L（1 ~ 1600 ppb）
检出限：≤ 0.001 mg/L
示值误差（RE）：±5% 或 ±0.005 mg/L（取较大值），在0.01~1.0 mg/L标准溶液下验证
重复性（RSD）：≤ 2.0%（对0.1 mg/L标准溶液）
线性相关系数（R²）：≥ 0.999（0~1.6 mg/L）
响应时间：< 12分钟（从进样到稳定结果）
样品温度：1 ~ 70℃
操作系统：Android 10，7英寸电容触摸屏，分辨率1024×600
数据存储：≥ 100,000组数据及曲线图谱
数据接口：Wi-Fi（2.4G/5G）、千兆以太网、USB Host
打印方式：内置热敏打印机
电源：AC 100~240V，50/60Hz
额定功率：≤ 50W，待机 < 10W
外形尺寸：350×250×350 mm（长×宽×高）
净重：约 3 kg
工作环境：温度 10~40℃，湿度 ≤85%RH（无冷凝）
紫外灯寿命：≥ 8000小时，带更换提醒
安全防护：接地保护、漏液报警、故障自诊断

HM-DT2 技术参数

电源：AC 100~240V，50/60Hz
功率：100W
示值误差：±3%
重复性：RSD ≤ 3%
检测范围：0 ~ 1500.0 μg/L（0 ~ 1500 ppb）
水样电导率要求：0 ~ 5.1 μS/cm @25℃
样品温度：1 ~ 90℃
环境温度：10 ~ 60℃
信号输出接口：RS232 / RS485 / 4-20mA
包装尺寸：520×410×450 mm
重量：10 kg

4. 应用场景与行业适配

制药行业

纯化水、注射用水（WFI）的TOC在线或离线监测
清洁验证中的有机残留检测
符合各国药典（ChP, USP, EP, JP）要求

微电子与半导体行业

超纯水制备系统中TOC实时监控
晶片清洗工艺中的水质保障
芯片制造过程中微量有机物控制

电力行业

核电、超高压锅炉补给水中的TOC检测
去离子水制备过程的有机污染监控

科研与实验室

高纯水体系中有机碳的定量分析
方法开发与验证中的TOC检测支持

5. 行业标准与政策关联

国内外标准符合性

中国药典（2025年版）通则0682
美国药典 USP <643>
欧洲药典 EP 2.2.44
日本药典 JP
JB/T 20178-2017《制药用水总有机碳分析仪》

数据完整性规范

符合GMP/GLP对数据记录与权限管理的要求
支持CFR 21 Part 11（可选）
审计追踪、电子签名、三级权限管理

6. 配件与耗材配置

HM-DT1 配件清单

主机（含紫外灯、石英反应器）
电源线
触摸屏（集成）
内置热敏打印机
使用说明书
校准工具包（可选）
数据线（USB/以太网）

HM-DT2 配件清单

主机
电源线
PC端控制软件（可选）
RS232/RS485通讯线
安装支架（可选）
使用说明书

耗材与维护部件

紫外灯（寿命≥8000小时，需定期更换）
石英反应器（永久性部件，无需更换）
无常规消耗品（无需催化剂、载气、燃烧管）

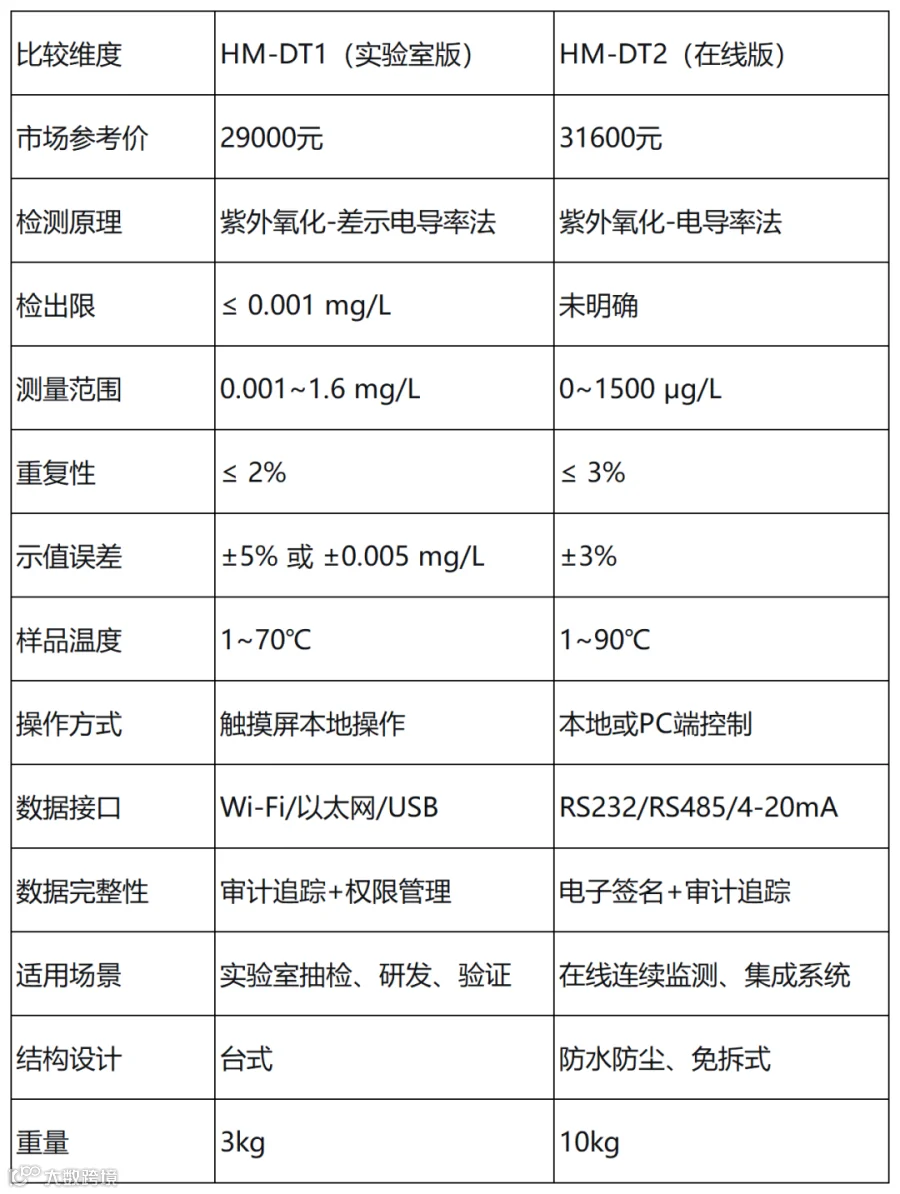

7. 型号对比与选型建议

选型建议

若需高灵敏度、低检出限、适合实验室多种检测模式，建议选择HM-DT1。
若需在线连续监测、系统集成、多台控制、工业环境适应性强，建议选择HM-DT2。
若预算允许且需同时满足实验室与在线需求，可考虑两台设备协同部署。

8. 仪器安装步骤

HM-DT1 安装步骤

拆开包装，取出主机及配件，检查完整性
将仪器放置在平稳、干燥、无阳光直射的实验台面
连接电源线至AC 100~240V电源插座
如需网络连接，插入网线或配置Wi-Fi
开机自检，等待系统启动完成
根据需要连接打印机或USB存储设备

HM-DT2 安装步骤

打开包装，检查主机及配件
选择安装位置（建议干燥、通风、便于接线处）
使用支架固定或置于平稳台面
连接电源线，确保接地良好
连接信号输出线（RS232/RS485/4-20mA）至PLC或计算机
如使用PC端软件，安装驱动程序与控制软件
接通电源，开机自检

9. 仪器使用操作步骤

HM-DT1 操作步骤

开机后进入主界面
选择检测模式（离线/在线/定时）
设置样品信息、检测参数
执行“一键清洗”清洗管路
进行空白校准或标准溶液校准
开始检测
检测完成后查看结果与曲线
可选择打印或导出数据
关机前执行清洗流程

HM-DT2 操作步骤

开机或启动PC端软件
检查通讯状态
设置检测周期或触发条件
启动在线监测模式
实时查看TOC数据
数据自动存储或上传
定期校准与维护

10. 样品检测步骤

准备待测水样（确保无气泡、无颗粒）
将进样管插入水样中
在仪器界面选择“开始检测”
系统自动进样、氧化、检测、计算
检测完成后显示TOC浓度值
可选择保存、打印或上传数据
检测结束后清洗进样系统

11. 品牌价值与服务支持

品牌定位：恒美智造致力于为制药、微电子、电力等行业提供高精度、高可靠性的水质分析仪器
服务理念：以客户为中心，提供从选型、安装、培训到售后的一站式服务
售后保障：整机质保一年，终身维护支持
技术支持：电话、远程、现场多种方式结合
培训体系：提供操作培训视频、现场培训、软件使用指导
配件供应：原厂配件保障，紫外灯等耗材长期供应
